Снятие
1. Снимите отделку передней двери. См. раздел «Наружная отделка».
2. Полностью поднимите стекло передней двери.
3. Снимите уплотняющую сетку.
4. Снимите нижнюю направляющую (заднюю) передней двери. См. раздел «Стекла, стеклоподъемники и зеркала».
5. Отсоедините трос внутренней ручки и трос кнопки замка от держателя.
6. Открутите винты внутренней ручки, сдвиньте ручку в сторону задней части автомобиля, выведите ручку из зацепления с дверной панелью и снимите.

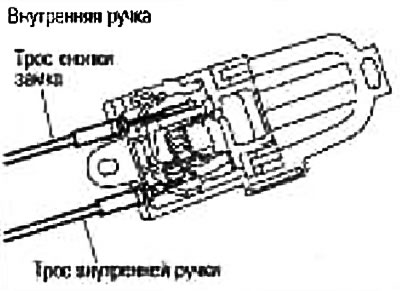

7. Отсоедините трос внутренней ручки и трос кнопки замка от внутренней ручки.
Внимание: Во время снятия и установки не погните концы троса кнопки замка и троса внутренней ручки.

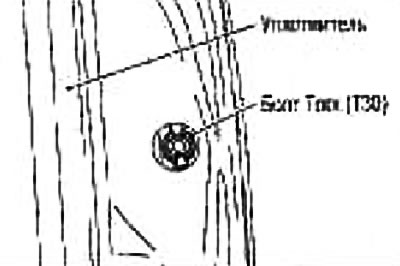

8. Снимите резиновые втулки со стороны двери и выверните болты (Тогх Т30) цилиндра дверного замка в сборе(накладки)из отверстий под втулки.
9. Отделите тягу цилиндра замка (со стороны цилиндра замка). Если цилиндр дверного замка не предусмотрен, переходите к п. 9.
10. Отсоедините разъем от антенны двери и выключателя запроса двери и снимите зажим электропроводки (только на моделях с интеллектуальным ключом).

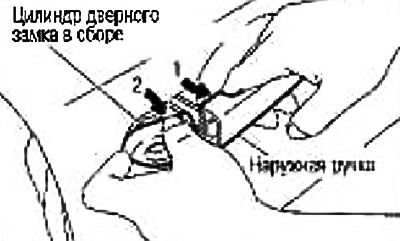

11. Потянув за наружную ручку, снимите цилиндр дверного замка в сборе.

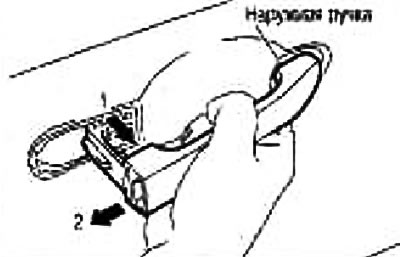

12. Потянув за наружную ручку, сдвиньте ее в сторону задней части автомобиля и снимите.
13. Снимите переднюю и заднюю прокладки.
14. Выверните болты (Тогх Т30) из дверного замка в сборе.

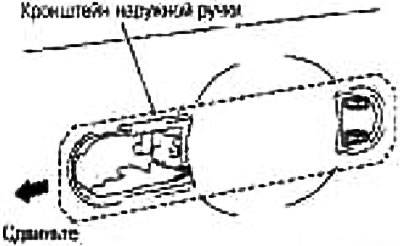

15. Сдвиньте кронштейн наружной ручки в сторону задней части автомобиля и снимите кронштейн и дверной замок в сборе.
16. Отсоедините разъем от дверного замка в сборе.
 |  |

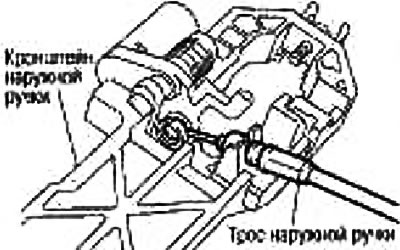

17. Отсоедините трос наружной ручки от кронштейна наружной ручки.
Установка
Установка выполняется в порядке, обратном снятию.
Внимание:
- Перед установкой дверного замка в сборе нанесите антикоррозионную смазку «М-97 Super» на посадочное место на кузове.
- При подсоединении тяг поворачивайте держатели тяг, пока не ощутите щелчок.
