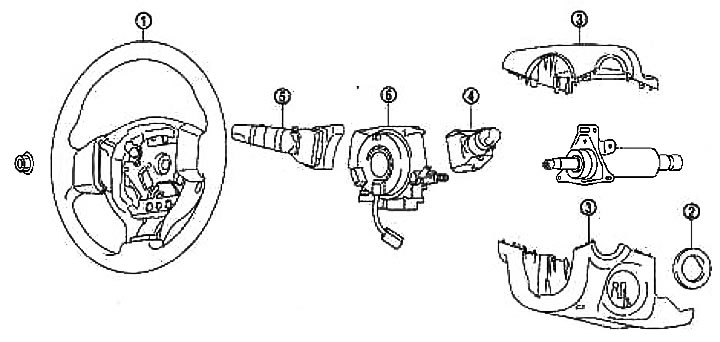

1. Рулевое колесо; 2. Накладка цилиндра замка рулевой колонки; 3. Крышка рулевой колонки (нижняя/верхняя); 4. Выключатель очистителей/омывателей; 5. Переключатель света фар и укаэателей поворота; 6. Спиральный провод
Снятие
Внимание:
- Прежде чем приступить к обслуживанию системы SRS, поверните ключ зажигания в положение «OFF», отсоедините оба кабеля от аккумулятора и выждите не менее 3 минут.
- При обслуживании не пользуйтесь пневмо- или электроинструментом.
1. Снимите модуль подушки безопасности водителя.
2. Установите рулевое колесо в нейтральное положение.

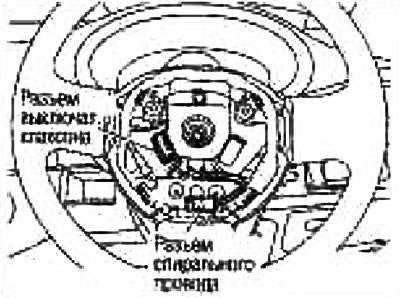

3. Отсоедините разъем от выключателя клаксона.
4. Снимите рулевое колесо. См. главу Рулевое управление.
5. Снимите крышку с рулевой колонки. См. главу Кузов.
6. Снимите выключатель очистителей/омывателей и переключатель света фар и указателей поворота.
7. Ослабьте винты Надавите на верхнюю пластиковую защелку и снимите спиральный провод.
Внимание:
- Не пытайтесь разбирать спиральный провод.
- Не наносите смазку на спиральный провод.

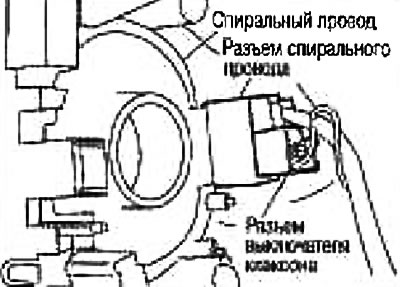

8. Отсоедините разъем от выключателя клаксона, затем отсоедините разъем от спирального провода.
Установка
Установка выполняется в порядке, обратном снятию.
Внимание:
- При обслуживании не пользуйтесь пневмо- или электроинструментом.
- Если спиральный провод установлен неправильно, он может порваться при вращении рулевого колеса.

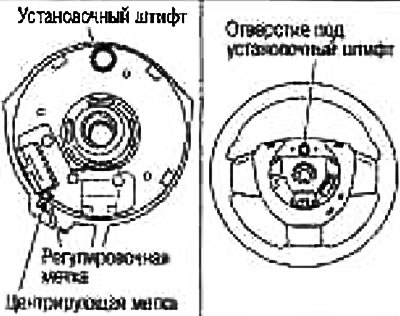

- Когда рулевой привод отсоединен, провод также может порваться при вращении рулевого колеса сверх ограниченного числа оборотов. Спиральный провод можно повернуть из крайнего правого положения против часовой стрелки на 2,5 оборота.
- По завершении работ проведите самодиагностику и убедитесь, что неисправностей не обнаружено.
