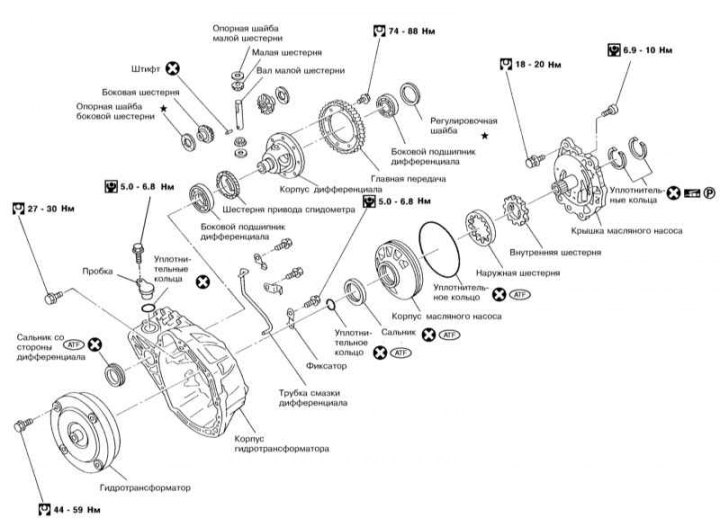

Гидротрансформатор и масляный насос
Сцепления и тормоза

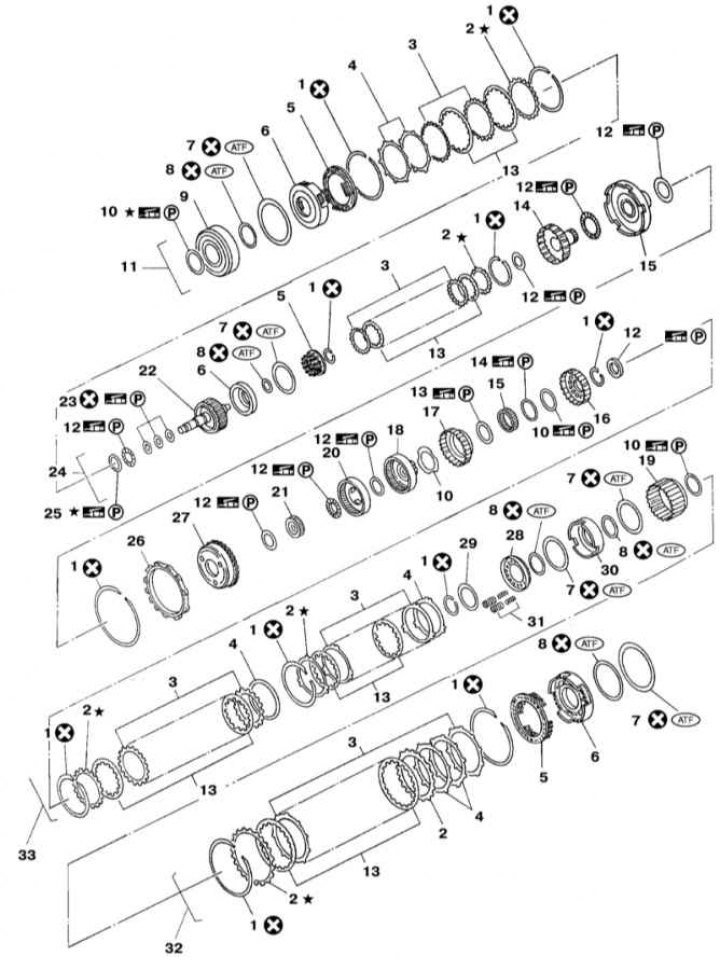

1 - Стопорное кольцо; 2 - Удерживающая пластина; 3 - Ведомая пластина; 4 - Тарельчатая пластина; 5 - Возвратные пружины и пружинный держатель; 6 - Поршень; 7 - Сальник; 8 - Вытяжное кольцо; 9 - Барабан сцепления передачи заднего хода; 10 - Опорная шайба; 11 - Сборка сцепления передачи заднего хода; 12 - Игольчатый подшипник; 13 - Ведущая пластина; 14 - Ступица сцепления высшей передачи; 15 - Одноходовая муфта режимов движения вперед; 16 - Ступица обгонной муфты; 17 - Ступица сцепления режимов движения вперед; 19 - Барабан сцепления режимов движения вперед; 20 - Водило планетарной передачи заднего хода; 21 - Солнечная (центральная) шестерня; 22 - Барабан сцепления высшей передачи; 23 - Уплотнительное кольцо; 24 - Сцепление высшей передачи; 25 - Обойма подшипника; 26 - Одноходовая муфта низшей передачи; 27 - Водило планетарной передачи режимов движения вперед; 28 - Поршень обгонной муфты; 29 - Пружинный держатель; 30 - Поршень сцепления режимов движения вперед; 31 - Возвратные пружины; 32 - Тормоз задней передачи и передачи заднего хода; 33 - Обгонная муфта и сцепление режимов движения вперед
Сборка АТ

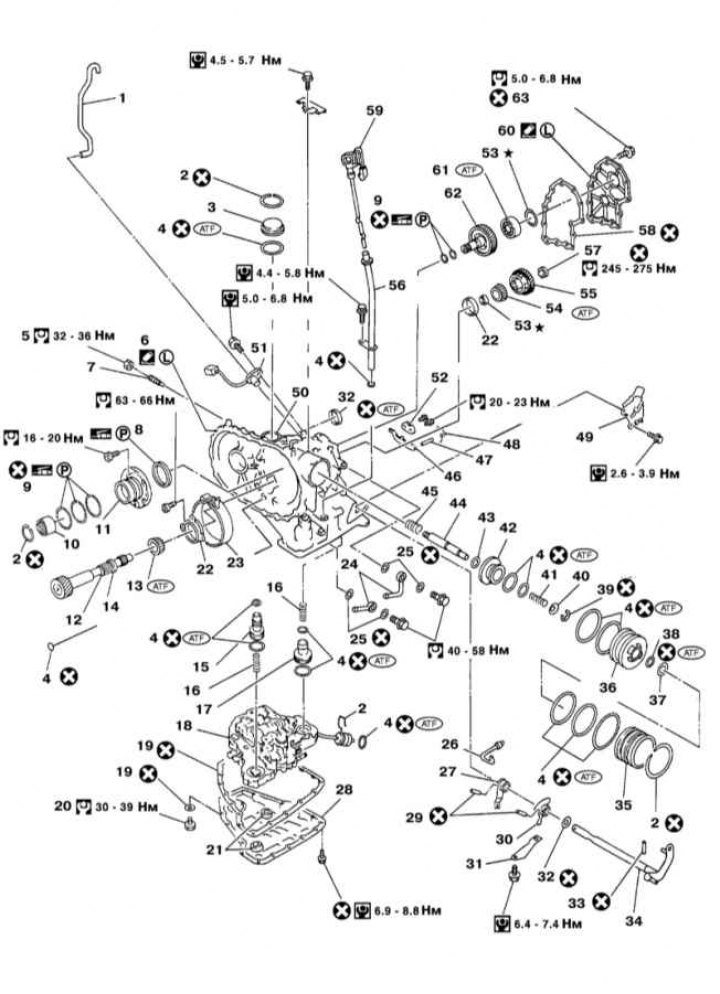

1 - Шланг сапуна; 2 - Стопорное кольцо; 3 - Крышка регулятора; 4 - Уплотнительное кольцо; 5 - Контргайка; 6 - Сопрягаемая поверхность; 7 - Анкерный палец; 8 - Наружная обойма; 9 - Уплотнительное кольцо; 10 - Игольчатый подшипник; 11 - Держатель (натяжитель) подшипника; 12 - Редукционная передача; 13 - Подшипник; 14 - Регулировочная шайба подшипника редукционной передачи; 15 - Поршень аккумулятора выключения сервопривода; 16 - Возвратная пружина; 17 - Поршень аккумулятора «N-D»; 18 - Сборка контрольных клапанов; 19 - Прокладка; 20 - Пробка сливного отверстия; 21 - Магнит; 22 - Наружная обойма подшипника; 23 - Лента тормоза; 24 - Трубка маслоохладителя; 25 - Шайба; 26 - Шток парковки; 27 - Пластина штока 26; 28 - Поддон картера АТ; 29 - Штифт; 30 - Ручная пластина; 31 - Опорная пластина; 32 - Сальник; 33 - Штифт; 34 - Ручной вал; 35 - Держатель поршня сервопривода «O/D»; 36 - Держатель поршня сервопривода; 37 - Поршень сервопривода «O/D»; 38 - Вытяжное кольцо; 39 - E-образное кольцо; 40 - Пружинный держатель; 41 - Возвратная пружина сервопривода «O/D»; 42 - Поршень сервопривода режимов; 43 - Опорная шайба сервопривода режимов; 44 - Шток поршня сервопривода режимов; 45 - 2-я возвратная пружина сервопривода; 46 - Собачка парковки; 47 - Вал парковки; 48 - Возвратная пружина; 49 - Датчик PNP; 50 - Корпус АТ; 51 - Датчик оборотов; 52 - Активатор парковки; 53 - Регулировочная шайба; 54 - Внутренняя обойма подшипника; 55 - Промежуточная шестерня; 56 - Заливная трубка; 57 - Контргайка; 58 - Прокладка; 59 - Щуп; 60 - Боковая крышка; 61 - Подшипник выходного вала; 62 - Выходной вал; 63 - Болты (15 шт.)
