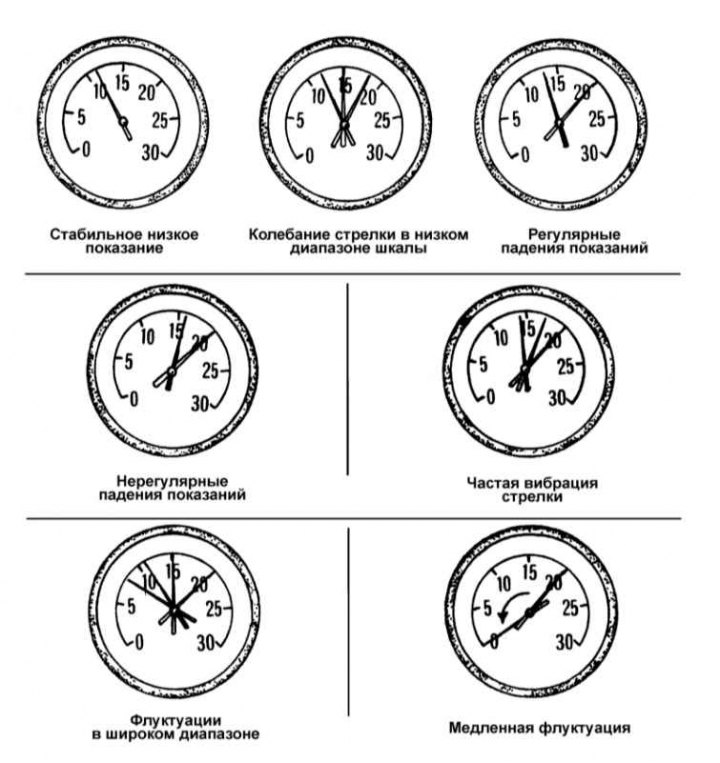

Варианты показаний вакуумметра при диагностике неисправностей двигателя
Подсоедините вакуумметр к впускному трубопроводу. Запустите и прогрейте двигатель до нормальной рабочей температуры.
Считайте показания вакуумметра.
- Если двигатель находится в нормальном состоянии, показания вакуумметра должны быть постоянными и составлять 430÷560 мм рт. ст.
- Низкие постоянные показания вакуумметра свидетельствуют о повреждении прокладки между впускным трубопроводом и корпусом дросселя, повреждении вакуумного шланга, неправильно установленном моменте зажигания или неправильно установленных фазах газораспределения.
- Если показания вакуумметра ниже нормы на 80÷200 мм рт. ст. и колеблются, то, возможно, повреждена прокладка впускного трубопровода вблизи входного отверстия или неисправен инжектор.
- Если показания постоянно падают на 50÷100 мм рт. ст. относительно стабильного значения, то, возможно, повреждены клапаны. В этом случае следует измерить компрессию в цилиндрах двигателя (см. Раздел Проверка компрессионного давления).
- Если показания падают, но не регулярно, то, возможно, заклинивает клапан или происходит сбой в зажигании.
- Если при постоянных оборотах холостого хода показания быстро колеблются с амплитудой около 100 мм рт. ст., а из выхлопной трубы идет дым, возможно, повреждены направляющие втулки клапанов.
- Если показания быстро колеблются при увеличении оборотов холостого хода, то, возможно, повреждена прокладка впускного трубопровода или прокладка головки блока цилиндров, ослаблены пружины клапанов, обгорели клапаны или происходит сбой в зажигании.
- Небольшие колебания около 25 мм рт. ст. обычно связаны со сбоями в системе зажигания.
- Если показания сильно колеблются, то, возможно, повреждена прокладка головки блока цилиндров или цилиндр.
- Если стрелка медленно движется в широких пределах значений, то, возможно, засорена система управляемой вентиляции картера, повреждена прокладка впускного трубопровода или прокладка между корпусом дроссельной заслонки и трубопроводом.
Проверьте, насколько быстро восстанавливаются показания вакуумметра после резкого и полного открывания дроссельной заслонки и ее возврата в исходное положение. Если двигатель находится в нормальном состоянии, показания падают почти до нуля, затем возрастают примерно на 130 мм рт. ст. выше нормы и снова уменьшаются до прежних значений при постоянных оборотах холостого хода. Если показания восстанавливаются медленно и проходят через максимум после закрывания дроссельной заслонки, то, возможно, повреждены поршневые кольца. Если имеется длительная задержка, то, возможно, засорена система выпуска ОГ.
