Ноут 1 (2004-2013) Микра 3 (2002-2010, бензин)

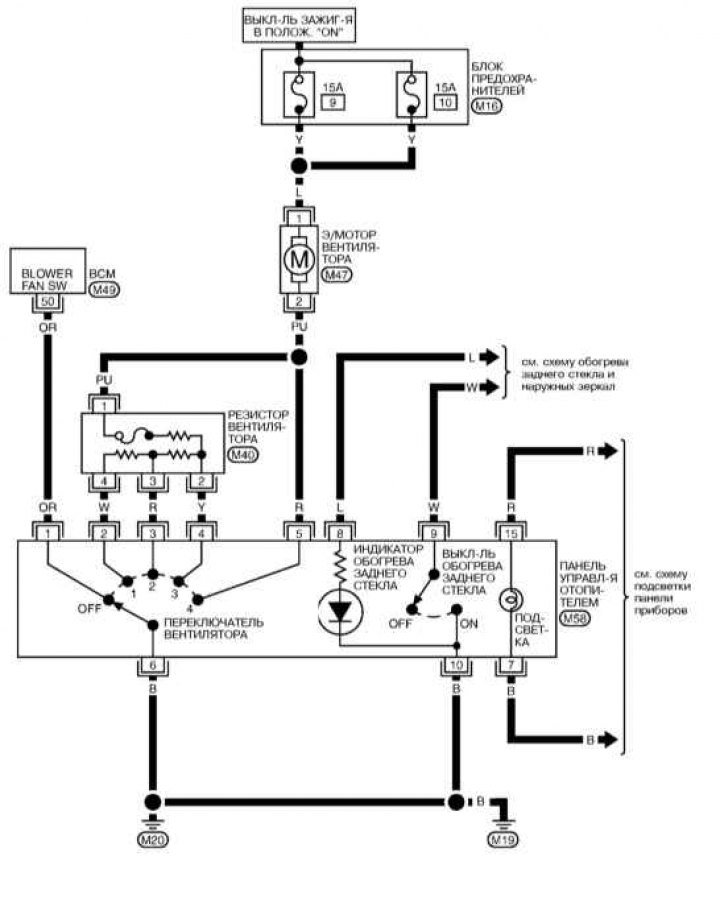

Цепь отопителя моделей с К/В с ручным управлением

0

Цепь отопителя моделей с К/В с ручным управлением

Используемые на электрических схемах аббревиатуры, обозначения электропроводки, выводов и клемм смотрите здесь →
