Компоненты боковой отдели салона

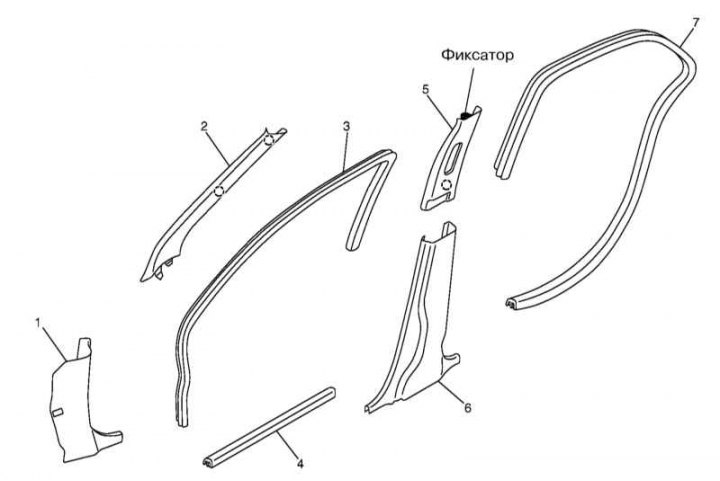

Компоненты боковой отдели салона 5-дверных моделей
1/2 - Нижняя/верхняя секция отделки стойки A; 3/7 - Окантовка передней/задней двери; 4 - Накладка порога передней двери; 5/6 - Верхняя/нижняя секция отделки стойки B
Компоненты боковой отделки салона 3-дверных моделей
1/2 - Нижняя/верхняя секция отделки стойки A; 3 - Окантовка передней двери; 4 - Окантовка заднего окна; 5 - Задняя боковая секция отделки салона
1. Для снятия панелей отделки высвободите их из фиксаторов. При необходимости снимите смежные компоненты отделки.
2. Для снятия верхней секции отделки стойки B предварительно требуется снять верхний анкер ремня безопасности (см. Раздел Снятие и установка передних ремней безопасности).
3. Для снятия задней боковой секции отделки салона предварительно снимите подушку сиденья.
4. Для снятия окантовки заднего окна предварительно снимите заднюю боковую секцию отделки салона, верхнюю боковую секцию отделки багажного отделения и верхний анкер ремня безопасности (см. Раздел Снятие и установка передних ремней безопасности).
5. Установка производится в обратном порядке. Используйте новые фиксаторы и следите за тем, чтобы панели крепко держались на них.
Отделка потолка

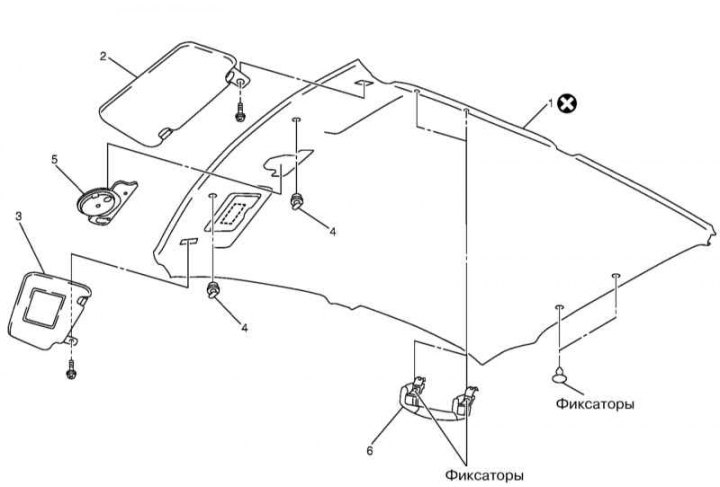

Компоненты установки отделки потолка
1 - Отделка потолка; 2, 3 - Солнцезащитные козырьки; 4 - Держатели солнцезащитных козырьков; 5 - Салонный светильник; 6 - Потолочная ручка
1. Снимите верхние секции отделки стоек A и уплотнение проема двери задка.
2. Снимите верхние боковые секции отделки багажного отделения
3. Снимите потолочные ручки, отжав их фиксаторы в сторону салона.
4. Снимите солнцезащитные козырьки и салонный светильник (см. Главу Бортовое электрооборудование).

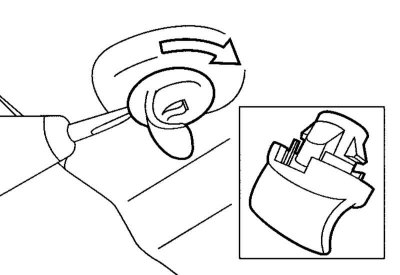

5. Снимите держатели солнцезащитных козырьков, для чего вставьте в прорезь отвертку и поверните ее на угол 90 град.
6. Высвободите панель из задних держателей, разрежьте липкую ленту и снимите панель отделки потолка.
7. Установка производится в обратном порядке.
Отделка багажного отделения

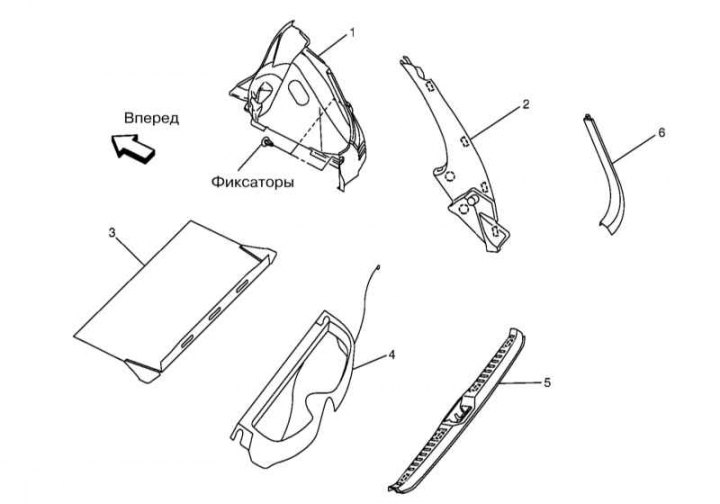

Компоненты отделки багажного отделения
1, 2 - Нижняя/верхняя боковая секция отделки багажного отделения; 3 - Напольное покрытие багажного отделения; 4 - Отделка задней полки; 5 - Нижняя накладка проема двери задка; 6 - Задняя панель отделки багажного отделения
1. Для снятия панелей отделки высвободите их из фиксаторов. При необходимости снимите смежные компоненты отделки.
2. Для снятия нижней боковой секции предварительно требуется снять спинку и подушку заднего сиденья (см. Раздел Снятие и установка заднего сиденья).
3. Установка производится в обратном порядке. Используйте новые фиксаторы и следите за тем, чтобы панели крепко держались на них.
