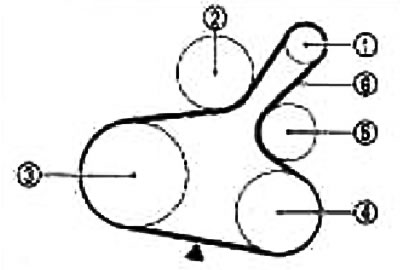

1. Generátor; 2. Vodné čerpadlo; 3. Remenica kľukového hriadeľa; 4. Kompresor klimatizácie (na modeloch s klimatizáciou); Napínacia kladka (na modeloch bez klimatizácie); 5. Napínacia kladka; 6. Hnací remeň
Vizuálne skontrolujte remene na opotrebovanie, poškodenie alebo praskliny na kontaktných plochách a hranách.
Pred kontrolou otočte dvakrát remenicu kľukového hriadeľa v smere hodinových ručičiek a uistite sa, že napnutie všetkých remeníc je rovnaké.
Pri meraní priehybu použite silu 98 N (10 kg) v bode označenom symbolom ▼.
Zmerajte napnutie a frekvenciu remeňa akustickým meračom napätia v bode označenom symbolom ▼.
Pozor: Pri meraní napätia a frekvencie by sa mal použiť akustický merač napätia. Pri kontrole bezprostredne po inštalácii pásu ho najskôr nastavte na štandardnú hodnotu. Potom otočením kľukového hriadeľa o dve otáčky alebo viac upravte výchylku na štandardnú hodnotu a eliminujte odchýlky vo veľkosti remeňa medzi remenicami.
Priehyb pásu
*: Studené
