Odstúpenie
1. Odstráňte hornú časť sacieho potrubia. Pozri sekciu «horné sacie potrubie».
2. Odstráňte zapaľovaciu cievku. Pozri sekciu «Zapaľovacia cievka».
3. Odstráňte hrebeň pravej podpery motora. Pozri sekciu «Kompletný motor».
Poznámka: Nie je potrebné podopierať motor pomocou zdviháka.
4. Odstráňte ochrannú lištu z palivovej trubice. Pozri sekciu «Vstrekovače paliva a palivové potrubie».
5. Odpojte hadicu PCV od krytu ventilu.
6. V prípade potreby demontujte ventil PCV.

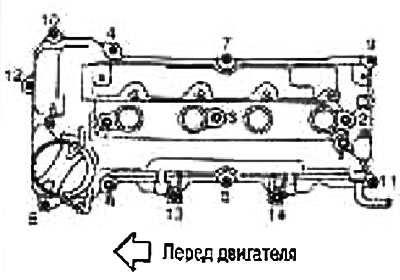

7. Uvoľnite upevňovacie skrutky v opačnom poradí ako na obrázku na nasledujúcej strane.
Poznámka: Skrutky #13 a #14 zobrazené na obrázku slúžia na pripevnenie chrániča palivového potrubia.
8. Odstráňte tesnenie z krytu ventilu.
9. Odstráňte zvyšky starého tesniaceho prostriedku z hlavy valcov a predného krytu.
Inštalácia
1. Nainštalujte kryt ventilu nasledovne:
- A. Nainštalujte tesnenie krytu ventilu
Skontrolujte poškodenie alebo cudzie častice.

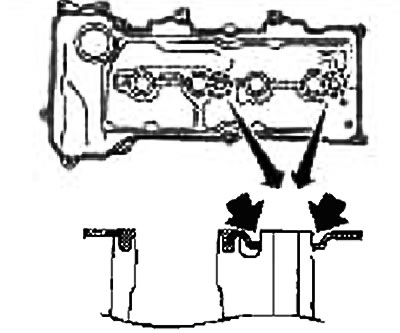

Uistite sa, že tesnenie pevne sedí v drážke krytu ventilu.
Aby ste zabránili vypadnutiu tesnenia, zatlačte ho do výstupkov dvoch otvorov pre skrutky krytu ventilu.
- b. Naneste tmel na miesta označené na obrázku
1. Hlava valca
2. Predný kryt
Použite značkový tmel alebo ekvivalent.
- s. Nainštalujte kryt ventilu na hlavu valca.
Pozor: Skontrolujte, či tesnenie krytu ventilu nevypadlo z drážky.
- d. Utiahnite skrutky v dvoch priechodoch v poradí, ako je uvedené na obrázku.
Poznámka: Skrutky #13 a #14 zobrazené na obrázku slúžia na pripevnenie chrániča palivového potrubia. Pozri sekciu «Komponenty».
2. Po tejto operácii sa inštalácia vykoná v opačnom poradí ako pri demontáži.
