Note 1 (2004-2013) Micra 3 (2002-2010, benzín)

Elektrické zámky dverí – umiestnenie komponentov a konektorov

0

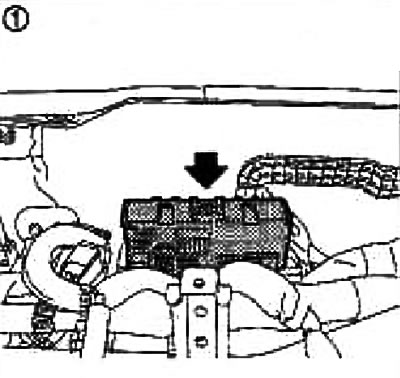

1. Blok BCM (riadiaca jednotka tela). M57, M58, M59.

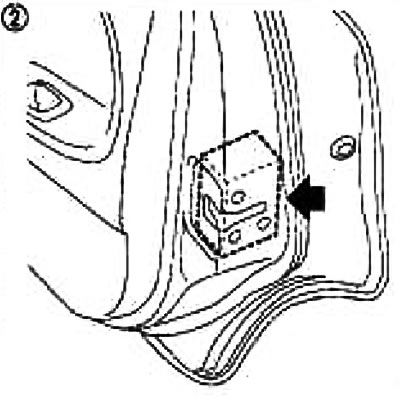

2. Pohon zámku predných dverí. Strana vodiča: D11. Strana spolujazdca: D28.

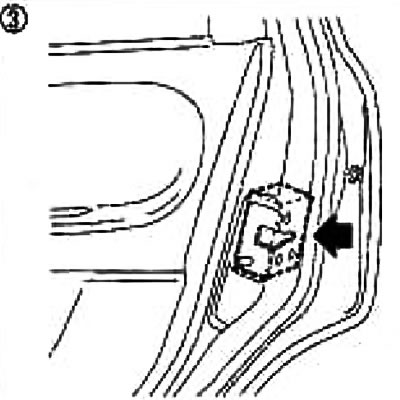

3. Pohon zámku zadných bočných dverí. Vpravo: D65. Vľavo: D45.

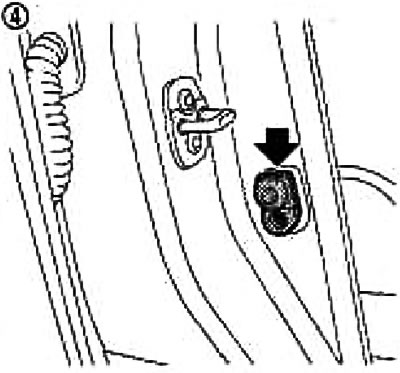

4. Spínač predných dverí. Vpravo: B29. Vľavo: B14.

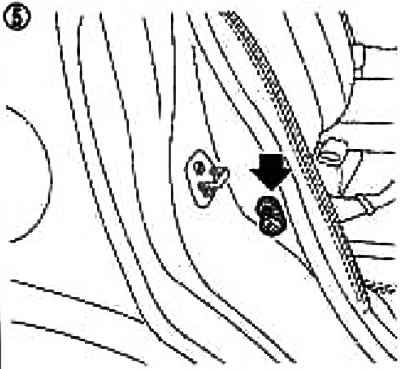

5. Spínač zadných bočných dverí. Vpravo: B42. Vľavo: B19.

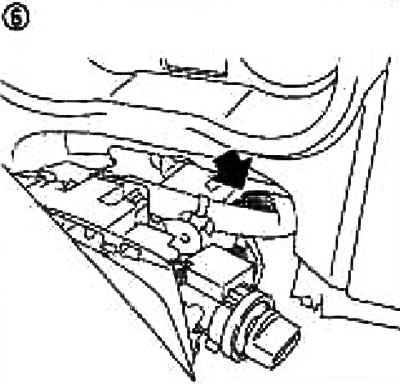

6. Konektor spínača zapaľovania a rukoväte zámku zapaľovania M34 (s inteligentným kľúčom)

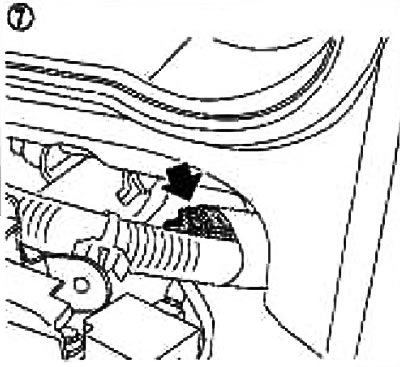

7. Konektor zámku zapaľovania M33 (bez inteligentného kľúča)

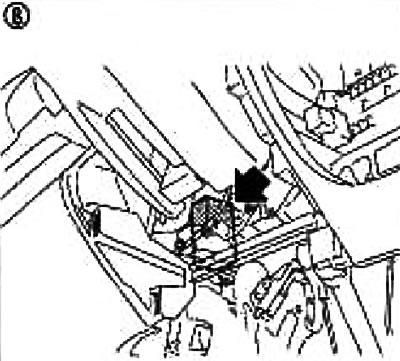

8. Blokovanie inteligentných kľúčov (s inteligentným kľúčom)

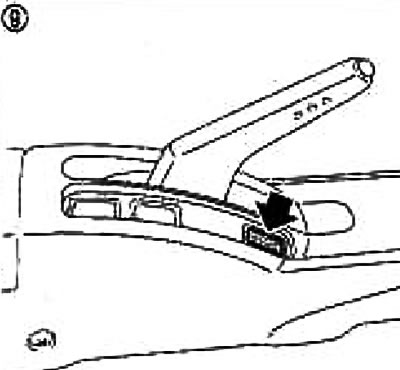

9. Spínač zamykania a odomykania dverí M54

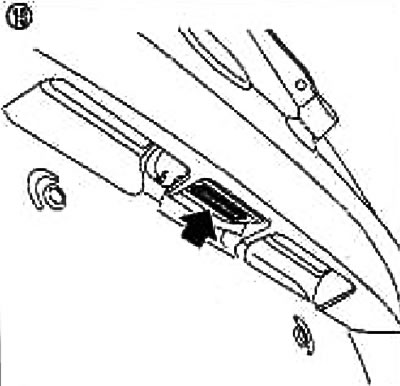

10. Spínač zadných dverí D104

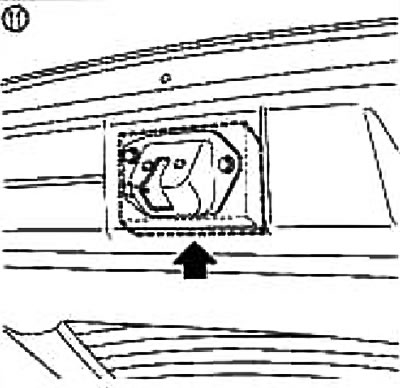

11. Pohon otvárania zadných dverí B46

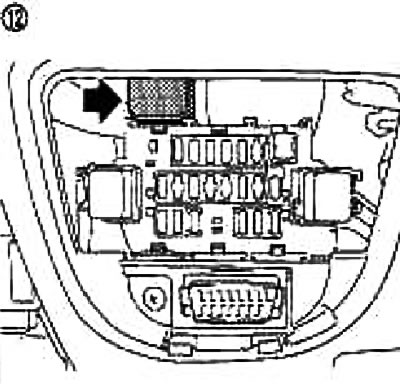

12. Relé zámku dverí M20 (s inteligentným kľúčom)
