motory MR20DE (SCL, CVT) a QR25DE (MCP). 1. Zostava hlavného prevodu; 2. Predné olejové tesnenie; 3. Spojovacia príruba; 4. Poistná matica spojovacej príruby; A. Okraj olejového tesnenia.

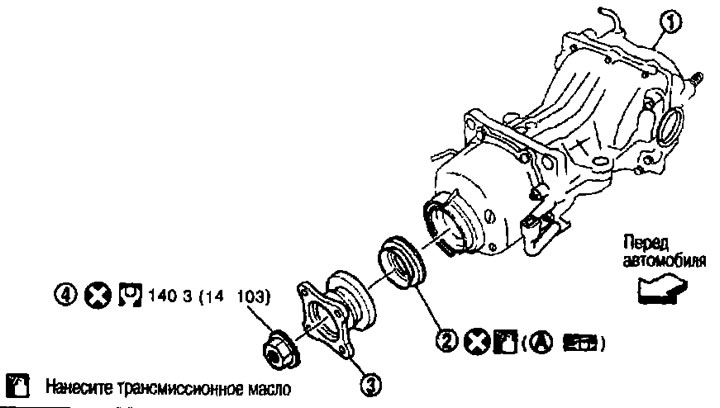

Motor QR2BOE (CVT). 1. Zostava hlavného prevodu; 2. Predné olejové tesnenie; 3. Spojovacia príruba; 4. Poistná matica spojovacej príruby; A. Okraj olejového tesnenia.
Odstránenie a inštalácia
Odstránenie
1. Demontujte zadný hnací hriadeľ. Pozri nižšie.

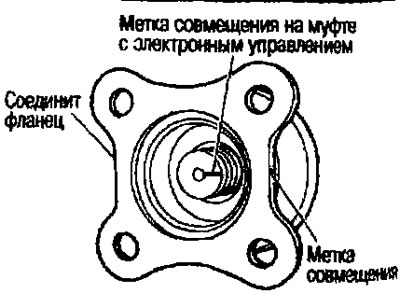

2. Na závitový koniec elektronickej spojky naneste zarovnávaciu značku. Značka sa musí zhodovať so značkou na spojovacej prírube.
Pozornosť. Naneste značky farbou. Nepoškodzujte elektrickú spojku. manažment.

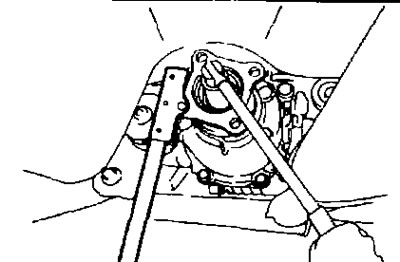

3. Pomocou prírubového kľúča (vhodné špeciálne náradie) Odskrutkujte poistnú maticu spojovacej príruby a odstráňte spojovaciu prírubu.

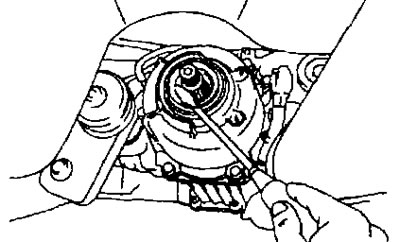

4. Pomocou plochého skrutkovača odstráňte predné olejové tesnenie z krytu spojky.
Pozornosť. Nepoškoďte kryt spojky.
Inštalácia

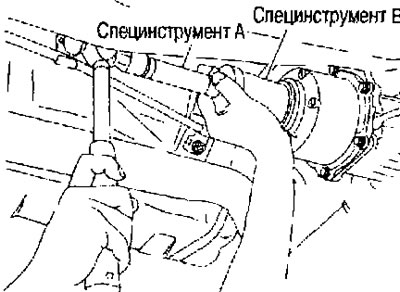

1. Zatlačte predné olejové tesnenie pomocou závrtov tak, aby bolo v jednej rovine s koncovým povrchom krytu spojky.
A. Punch (špeciálny nástroj KV38100200); V. Punch (špeciálny nástroj ST27861000)
Pozor:
- Nepoužívajte znovu tesnenie.
- Pri lisovaní nedovoľte, aby sa olejové tesnenie zošikmilo.
- Naneste viacúčelové mazivo na tesniace pery a prevodový olej po obvode tesnenia.

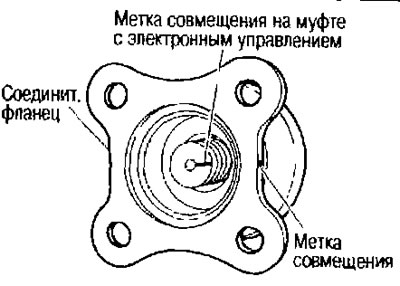

2. Zarovnajte značky na elektronickej spojke so spojovacou prírubou a pripevnite spojovaciu prírubu.
3. Pomocou prírubového kľúča (vhodné špeciálne náradie) Umiestnite poistnú maticu na spojovaciu prírubu a utiahnite ju na požadovaný krútiaci moment.
Pozornosť. Nepoužívajte znova poistnú maticu pripojovacej príruby.
4. Pripevnite zadný hnací hriadeľ. Pozri vyššie.
5. Ak počas demontáže došlo k úniku oleja, po inštalácii skontrolujte hladinu oleja. Pozri vyššie.
