Odstránenie a inštalácia
Odstránenie
1. Odstráňte nasledujúce komponenty:
- predné výfukové potrubie, pozri kapitolu «Akcelerátor, palivový systém a výfukový systém»;
- sacie potrubie, viď sláva «Mechanická časť motora (MR20DE)»;
- centrálne výfukové potrubie, pozri kapitolu «Akcelerátor, palivový systém a výfukový systém (QR2SDE)».
2. Oddeľte zadný hnací hriadeľ. Pozri nižšie.
3. Vyberte pravý hnací hriadeľ a odstráňte konzolu podporného ložiska. Pozri kapitolu «Predná náprava a odpruženie».

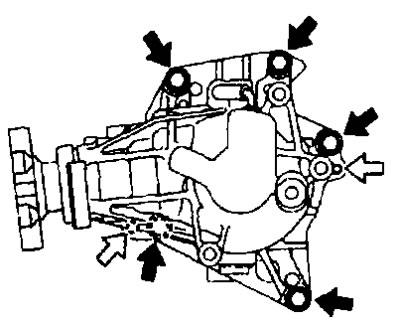

4. Odstráňte upevňovacie skrutky () z prevodovky a rozvodovky. krabice.
Pozornosť. Neodskrutkujte upevňovacie skrutky () prestavba kľukovej skrine.
5. Demontujte zostavu rozdeľovacej prevodovky z vozidla.
Pozor:
- Nepoškodzujte hriadeľ hnaného ozubeného kolesa.
- Nepoškodzujte odvzdušňovaciu hadicu.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:

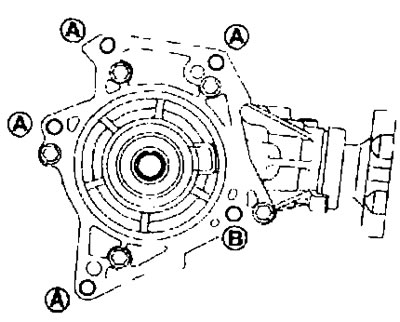

- Pri pripájaní prevodovky k prevodovke namontujte montážne skrutky v nasledujúcom poradí:
Označenie skrutky | A | B |
Smer inštalácie | Rozdeľovacia prevodovka → prevodovka | Prevodovka → prevodovka |
Pozor:
- Pri inštalácii prevodovej skrine na prevodovku vymeňte tesnenie hriadeľa nápravy (na križovatke s prevodovkou) zo strany prevodovky. Pozri kapitolu «Plynule meniteľná automatická prevodovka (CVT)».
- Nepoškodzujte olejové tesnenie (na križovatke s prevodovkou) a zostava protiprachového krytu prevodovky.
- Po inštalácii skontrolujte hladinu oleja a zistite, či nedochádza k úniku. Pozri vyššie.
