Olejové tesnenie a hriadele nápravy
Odstránenie a inštalácia
Odstránenie
1. Demontujte predné hnacie hriadele. Pozri kapitolu «Predná náprava a odpruženie».

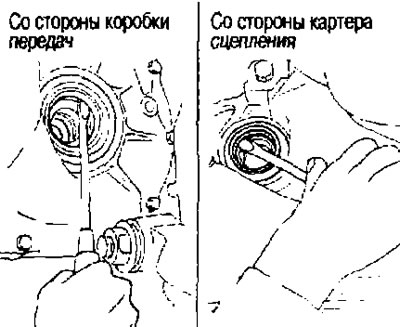

2. Pomocou vhodného nástroja odstráňte tesnenia diferenciálu.
Pozornosť. Nepoškodzujte skrine prevodovky a spojky.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:

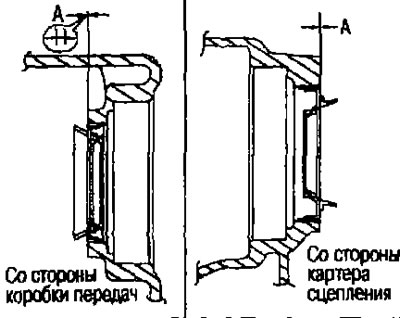

- Zatlačte tesnenie diferenciálu do skrine prevodovky a spojky pomocou driftu.
Veľkosť «A»: -0,5 až 0,5 mm
Strana prevodovky: Punch (špeciálny nástroj: ST30720000). Strana krytu spojky: Dierovač (špeciálny nástroj: ST33400001).
Pozor:
- Nepoužívajte znovu tesnenie.
- Pri lisovaní olejové tesnenie nenakláňajte.
- Nepoškodzujte skrine prevodovky a spojky.
- Po inštalácii skontrolujte tesnosť hladiny oleja. Pozri vyššie.
Ovládacia páka prevodovky
Odstránenie a inštalácia
Odstránenie
1. Odstráňte kryt čističa vzduchu a vzduchové potrubie (vtok). Pozri kapitolu «Mechanická časť motora».
2. Vyberte batériu.

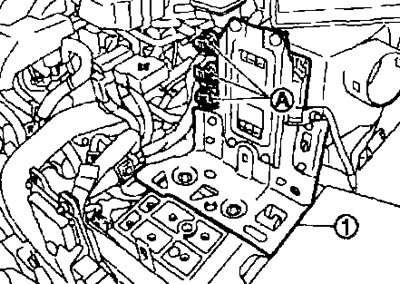

3. Odpojte konektory (A) a potom odstráňte držiak (1).
4. Stlačením svoriek lanka radiacej páky v smere šípky, ako je znázornené na obrázku, odpojte lanko radiacej páky od voliacej páky.

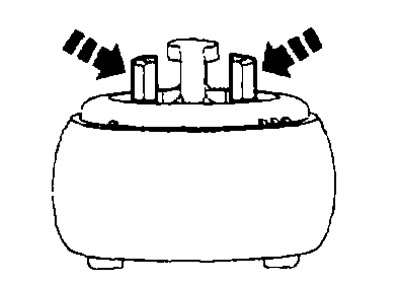

5. Stlačte svorky lanka radenia v smere šípky, ako je znázornené na obrázku, a odpojte lanko radenia od radiacej páky A.
6. Potiahnutím svoriek lanka voliča v smere šípky, ako je znázornené na obrázku, odpojte lanko voliča od montážnej konzoly.

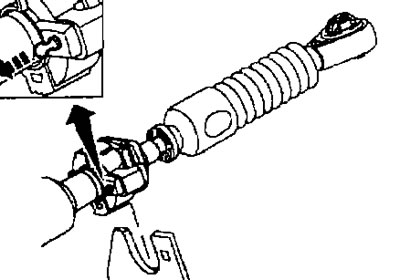

7. Potiahnutím svoriek lanka radenia v smere šípky, ako je znázornené na obrázku, odpojte lanko radenia od montážnej konzoly.
8. Demontujte hlavicu radiacej páky.
Poznámka. Potiahnite páku radiacej páky a vyberte ju.
9. Demontujte zostavu obloženia konzoly a zostavu stredovej konzoly. Pozri kapitolu «Vybavenie interiéru a exteriéru».

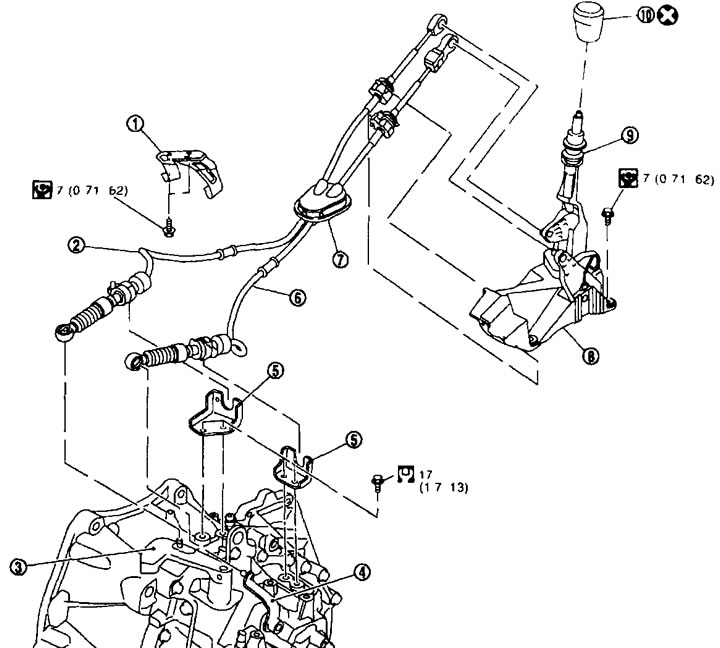

Ovládacia páka prevodovky 1. držiak; 2. Kábel radenia prevodových stupňov; 3. Radiaca páka A; 4. Volič prevodov; 5. Držiak na upevnenie kábla; 6. Kábel na výber prevodového stupňa; 7. Gumové puzdro; 8. Zostava mechanizmu radenia prevodových stupňov; 9. Radiaca páka; 10. Hlavica radiacej páky.
10. Presuňte radiacu páku do neutrálu.
11. Stlačte spony lanka voliča v smere šípky, ako je znázornené na obrázku, a odpojte lanko voliča od zostavy radiaceho mechanizmu.

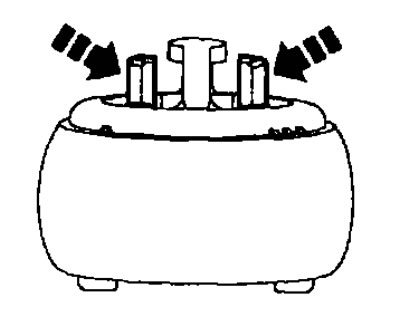

12. Stlačte svorky lanka radenia v smere. šípkami, ako je znázornené na obrázku, odpojte lanko radenia od zostavy radiaceho mechanizmu.
13. Potiahnite držiaky lanka voliča v smere šípky, ako je znázornené na obrázku, aby ste vybrali lanko voliča zo zostavy radenia.
14. Potiahnite držiaky lanka radenia v smere šípky, ako je znázornené na obrázku, aby ste odstránili lanko radenia zo zostavy radenia.
15. Demontujte zostavu radiacej páky.
16. Odstráňte tepelný štít.

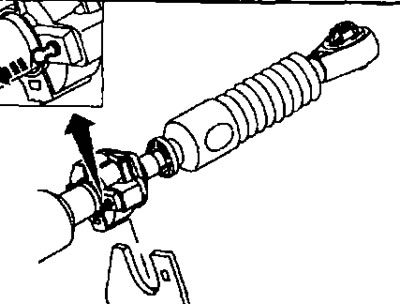

17. Odstráňte držiak.
18. Vyberte gumené puzdro a vyberte lanko radenia a lanko radenia z vozidla.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:
- Presuňte radiacu páku do neutrálu.
- Každý kábel pevne pripojte k voliacej páke a radiacej páke A.
- Nainštalujte každý kábel bezpečne na montážnu konzolu.
- Každý kábel bezpečne pripojte k zostave radenia.
- Uistite sa, že výstupky gumového puzdra sú v kontakte s povrchom podlahy.
- Umiestnite rukoväť na radiacu páku, pričom dbajte na smer montáže.
Pozornosť. Nepoužívajte znova hlavicu radiacej páky.
Kábel voliča na strane zostavy radenia pripojte nasledovne:

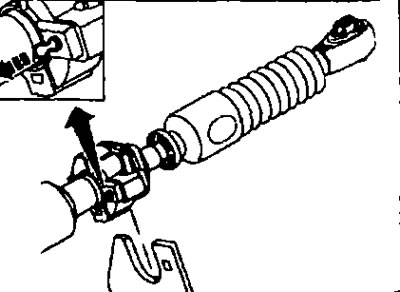

1. Potiahnutím svoriek lanka voliča v smere šípky znázornenej na obrázku pripojte lanko voliča k zostave radenia.

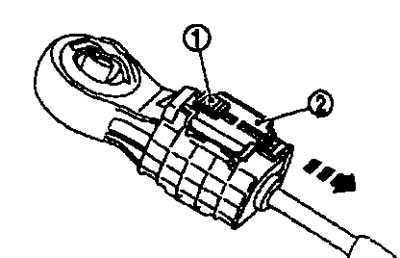

2. Posuňte zámok (1) lanko voliča v smere šípky, ako je znázornené na obrázku, a potiahnite zarážku (2) kábel na výber prevodového stupňa.
3. Umiestnite koniec lanka voliča na zostavu čapu radenia.

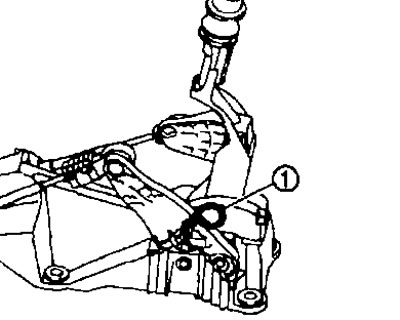

4. Vložte poistný kolík páky (1) alebo tyč (priemer 3 mm) do zostavy radiaceho mechanizmu.
Pozornosť. Vykonajte jemné nastavenia na lanku voliča bez použitia poistného kolíka alebo tyče páky (priemer 3 mm) je to zakázané.
Poznámka. Zaisťovací kolík páky nie je súčasťou súpravy radenia. Preto, ak mechanizmus nie je vymenený, zásobte sa tyčou (priemer 3 mm).
5. Uistite sa, že sa radiaca páka nepohybuje v smere voľby prevodového stupňa. Ak sa pohne, vykonajte krok 3 znova.
6. Presuňte radiacu páku do polohy 4. prevodového stupňa.

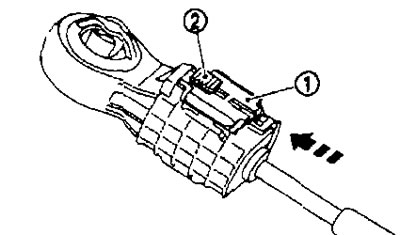

7. Zatlačenie zátky (1) posuňte zámok lanka voliča prevodovky (2) káblom voliča v smere šípky.
8. Vložte poistný kolík páky (1) alebo tyč (priemer 3 mm) zo zostavy radiaceho mechanizmu.
9. Presuňte radiacu páku do všetkých polôh a uistite sa, že sa nezablokuje. V opačnom prípade zopakujte krok 3.
Po inštalácii skontrolujte
- Uistite sa, že pri preraďovaní páky smerom k 1./2. rýchlostnému stupňu a k 5./6. rýchlostnému stupňu sa radiaca páka hladko vracia do neutrálnej polohy.
- Dbajte na to, aby sa pri radení prevodových stupňov páka nezasekla a bola zablokovaná v každej polohe.
Odvzdušňovacia hadica

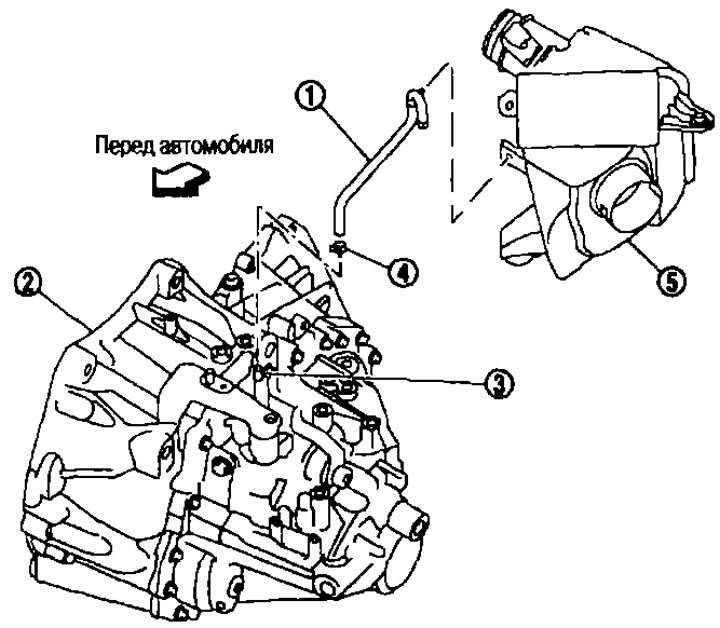

Motor MR20DE. 1. Odvzdušňovacia hadica; 2. Zostava prevodovky; 3. Dýchacia trubica; 4. Svorka; 5. Kryt čističa vzduchu.

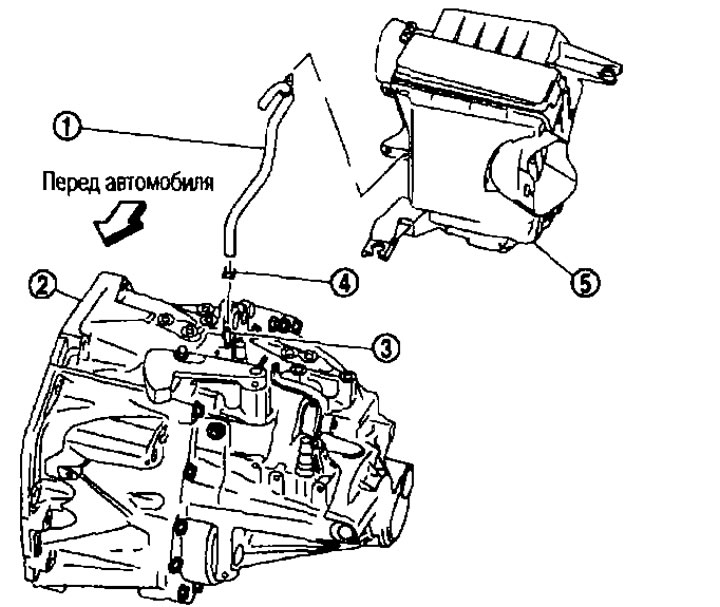

Motor QR25DE. 1. Odvzdušňovacia hadica; 2. Zostava prevodovky; 3. Dýchacia trubica; 4. Svorka; 5. Kryt čističa vzduchu.
Odstránenie a inštalácia
Odstránenie
Pri odstraňovaní postupujte podľa obrázkov vyššie.
Inštalácia
Inštaláciu nájdete na obrázkoch vyššie.
Pozor:
- Uistite sa, že odvzdušňovacia hadica nemá žiadne privreté alebo zúžené oblasti, ktoré by mohli byť spôsobené ohnutím alebo prehnutím počas inštalácie.

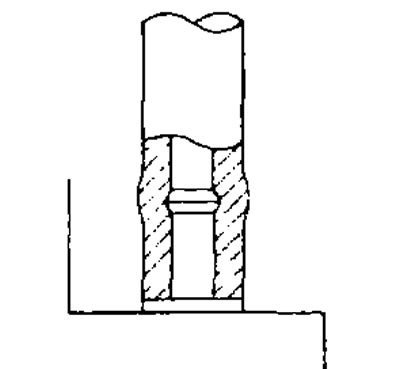

- Vložte hadicu do odvzdušňovacej trubice, až kým jej koniec nedosadne na základňu trubice.
- Odvzdušňovaciu hadicu umiestnite tak, aby značka farby smerovala nahor.
- Pripojte odvzdušňovaciu hadicu k čističu vzduchu úplným zasunutím svorky.
