Odstránenie a inštalácia
Odstránenie
Pozornosť. Pri demontáži manuálnej prevodovky z vozidla vždy vymeňte koncentrický pracovný valec (CSC). Na odstránenie manuálnej prevodovky sa vložka CSC presunie do pôvodnej polohy. Prach na klzných komponentoch lamely spojky môže poškodiť tesnenie CSC a spôsobiť únik spojkovej kvapaliny.
1. Odpojte kábel od záporného pólu batérie.
2. Odpojte salónnu hadicu. Pozri vyššie.
3. Odstráňte kryt čističa vzduchu a vzduchové potrubie (vtok). Pozri kapitolu «Mechanická časť motora».
4. Vyberte batériu.

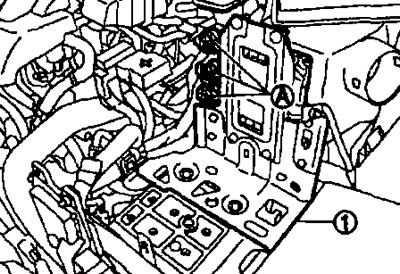

5. Odpojte konektory (A) a potom odstráňte držiak (1).
6. Vypustite spojkovú kvapalinu a odpojte spojkovú rúrku od koncentrického pomocného valca (CSC). Pozri vyššie.
Pozornosť. Počas demontáže nestláčajte pedál spojky.
7. Odpojte konektory od polohových spínačov.
8. Odpojte uzemňovací kábel.
9. Odstráňte elektrické vedenie z prevodovky.
10. Odpojte lanko voliča prevodovky a lanko radenia zo zostavy prevodovky. Pozri vyššie.
11. Odstráňte štartér. Pozri kapitolu «Elektrické zariadenia».
12. Odstráňte ochranu motora zospodu.
13. Vypustite prevodový olej. Pozri vyššie.
14. Odpojte predné výfukové potrubie. Pozri kapitolu «Palivový systém akcelerátora a výfukový systém».
15. Demontujte predné hnacie hriadele. Pozri kapitolu «Predná náprava a odpruženie».
Poznámka. Po demontáži predných hnacích hriadeľov nainštalujte vhodné zátky do tesnení diferenciálu.
16. Demontujte zadné montážne konzoly motora a zadnú momentovú tyč. Pozri kapitolu «Mechanická časť motora».
17. Odstráňte závesný nosník a vzperu závesného nosníka. Pozri kapitolu «Predná náprava a odpruženie».
18. Zostavu prevodovky a potom zostavu motora podoprite vhodnými zdvihákmi.
Pozornosť. Pri inštalácii vhodného zdviháka sa však dotknite spínačov.
19. Odskrutkujte upevňovacie skrutky zostavy prevodovky.
20. Odskrutkujte maticu zaisťujúcu priechodnú skrutku držiaka motora Pozri kapitolu «Mechanická časť motora».

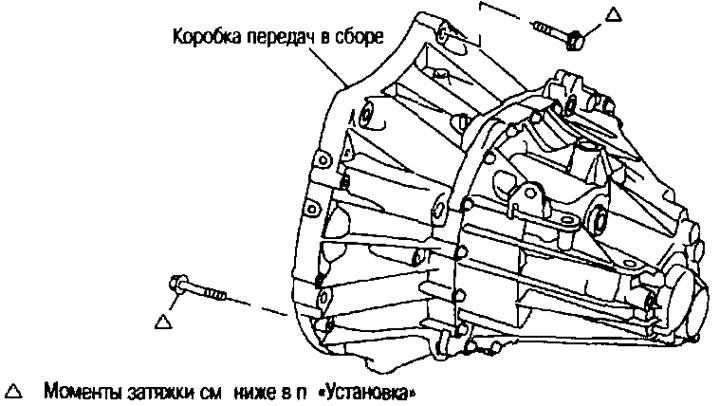

21. Demontujte zostavu manuálnej prevodovky z vozidla.
Pozor:
- Pri demontáži prevodovky ju zaistite zdvihákom.
- Zostava prevodovky sa nesmie dotýkať elektrického vedenia a spojkovej rúrky.
22. Odstráňte sústredný pracovný valec (CSC). Pozri vyššie.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:

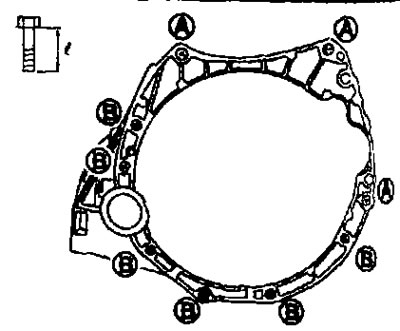

- Utiahnite upevňovacie skrutky zostavy prevodovky na požadovaný krútiaci moment. Na obrázku je pohľad zo strany motora.
Pripojenie manuálnej prevodovky k motoru.
Montáž motora na manuálnu prevodovku.
Označenie skrutky | A | IN |
Množstvo | 3 | 6 |
Dĺžka skrutky, mm | 60 | 50 |
Uťahovací moment Nm (kg-m) | 62 0 (6 3) |
Pozor:
- Zostava prevodovky sa nesmie dotýkať elektrického vedenia a spojkovej rúrky.
- Pri inštalácii zostavy prevodovky sa nedotýkajte hnacieho hriadeľa krytu spojky.
- Operácie inštalácie sústredného pomocného valca (CSC) pozri vyššie.
- Pre pripojenie lanka radenia a lanka na radenie prevodov pozri vyššie.
- Vypustite vzduch z hydraulického pohonu spojky. Pozri vyššie.
- Po inštalácii skontrolujte tesnosť hladiny oleja. Pozri vyššie.
