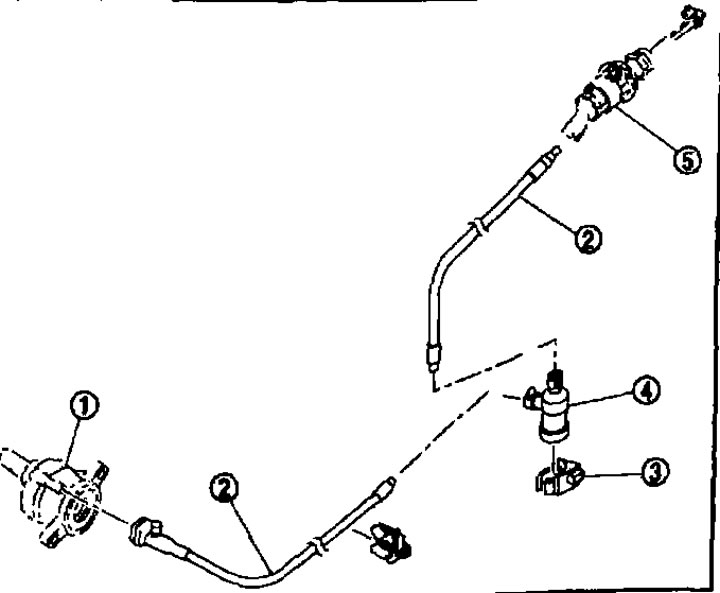

Model prevodovky RS6F94R 1. Sústredný pracovný valec (CSC); 2. Spojková rúrka; 3. Držiak; 4. Tlmič spojky; 5. Zostava hlavného valca spojky.

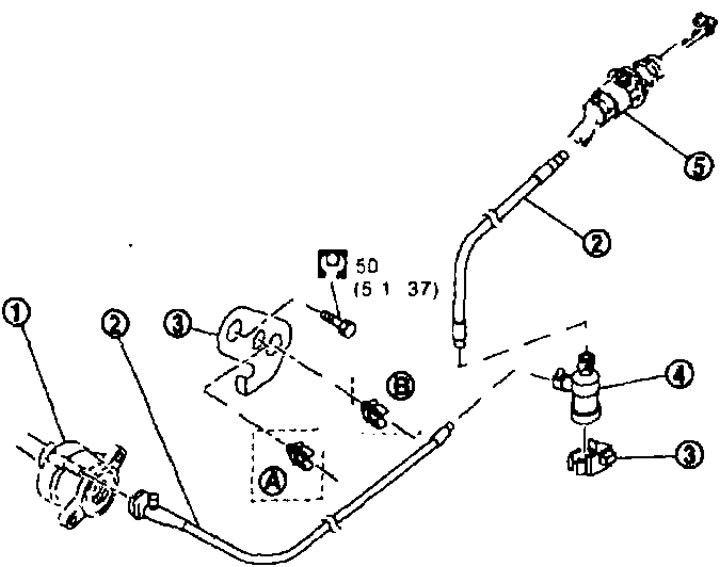

Modely prevodoviek RS6F52A 1. Sústredný pracovný valec (CSC); 2. Spojková rúrka; 3. Držiak; 4. Tlmič spojky; 5. Zostava hlavného valca spojky; A. Motor QR25DE; B. Motor MR20DE.
Hydraulický okruh 1. Spojková rúrka; 2. Zaisťovací kolík; 3. Sústredný pracovný valec (CSC); 4. Tlmič spojky; 5. Zostava hlavného valca spojky; 6. Zostava spojkového pedálu.
Odstránenie a inštalácia
Pozornosť. Nerozlievajte spojkovú kvapalinu na lakované povrchy. Ak sa tekutina rozleje, ihneď ju utrite a miesto opláchnite vodou.
Odstránenie
- Pri odstraňovaní postupujte podľa obrázku.
Inštalácia
- Pri inštalácii sa riaďte ilustráciou.
- Pri pripájaní spojkovej rúrky k valcu CSC, tlmiču spojky a spojke hlavného valca ju zasuňte až na doraz.
- Pri inštalácii zaisťovacieho čapu na valec CSC, tlmič spojky a spojky hlavného valca ho zasuňte až na doraz.
- Po inštalácii uvoľnite vzduch z hydraulického pohonu spojky. Pozri vyššie.
- Pozornosť. Nepoškriabte ani nepoškoďte hadicu spojky.
