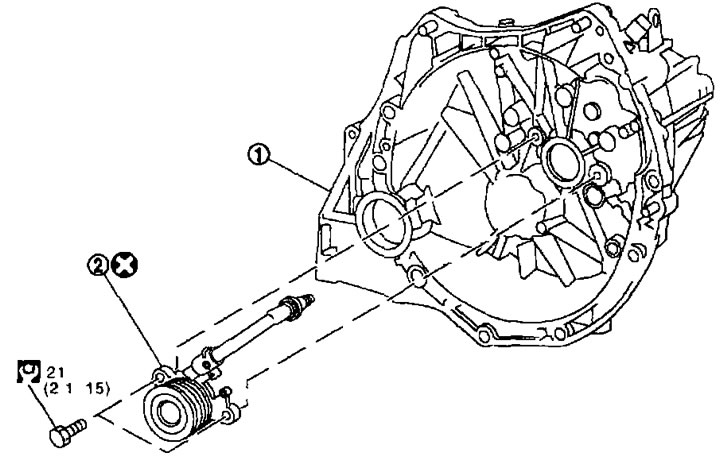

Motory MR20DE a QR25DE 1. Zostava prevodovky; 2. Sústredný pracovný valec (CSC).
Odstránenie a inštalácia
Pozor:
- Pri demontáži manuálnej prevodovky z vozidla vždy vymeňte koncentrický pracovný valec (CSC). Na odstránenie manuálnej prevodovky sa vložka CSC presunie do pôvodnej polohy. Prach na klzných komponentoch lamely spojky môže poškodiť tesnenie CSC a spôsobiť únik spojkovej kvapaliny.
- Nerozoberajte CSC valec.
- Nerozlievajte spojkovú kvapalinu na lakované povrchy alebo iné komponenty. Ak sa tekutina rozleje, ihneď ju utrite a miesto opláchnite vodou.
Odstránenie
1. Demontujte zostavu manuálnej prevodovky z vozidla. Pozri nižšie.
2. Odskrutkujte upevňovacie skrutky a vyberte koncentrický pracovný valec (CSC) z krytu spojky.
Inštalácia
1. Namontujte valec CSC do krytu spojky a utiahnite skrutky na požadovaný krútiaci moment.
Pozor:
- Valec CSC nepoužívajte opakovane.
- Nevkladajte ani neaktivujte valec CSC ako Piest a doraz komponentov CSC môžu vypadnúť.
2. Nainštalujte zostavu manuálnej prevodovky na vozidlo. Pozri nižšie.
3. Vypustite vzduch z hydraulického pohonu spojky. Pozri vyššie.
