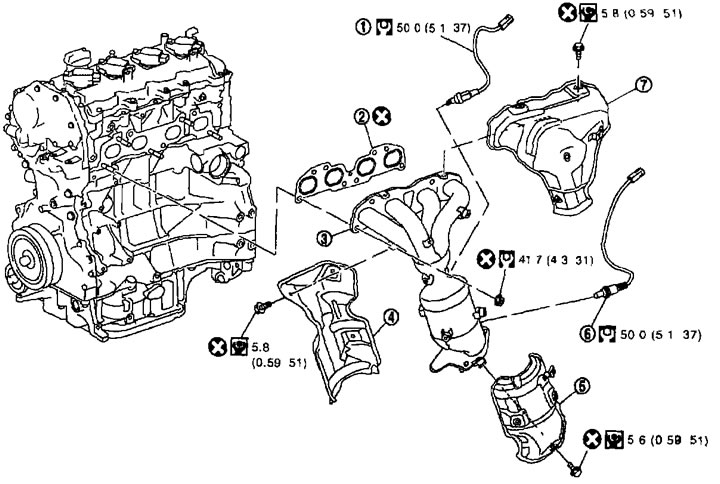

Zberné výfukové potrubie a trojcestný katalyzátor 1. Vyhrievaný kyslíkový senzor 1; 2. Tesnenie; 3. zostava výfukového potrubia a trojcestného katalyzátora; 4. Kryt trojcestného katalyzátora; 5. Kryt výfukového potrubia (nižšie); 6. Vyhrievaný kyslíkový senzor 2; 7. Kryt výfukového potrubia (top).
Odstránenie a inštalácia
Odstránenie
1. Demontujte vyhrievané kyslíkové senzory nasledovne:
- A. Odpojte konektory od vyhrievaných kyslíkových senzorov a odstráňte káble z držiaka a strednej svorky.

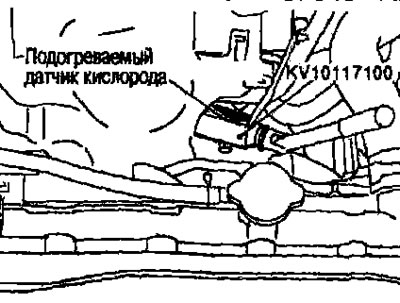

- b. Odskrutkujte vyhrievané senzory kyslíka pomocou kľúča na vyhrievané senzory kyslíka (špeciálny nástroj).
Pozor:
- Nepoškodzujte vyhrievaný kyslíkový senzor.
- Ak vyhrievaný kyslíkový senzor spadol na tvrdý povrch, ako je betónová podlaha, zlikvidujte ho. Vymeňte ho za nový.
2. Odpojte predné výfukové potrubie. Pozri kapitolu "Akcelerátor, palivový systém a výfukový systém".
3. Odstráňte generátor. Pozri kapitolu "Elektrické zariadenia".
4. Odstráňte horný kryt z výfukového potrubia.

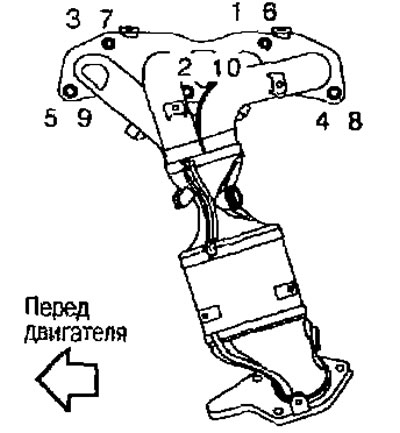

5. Uvoľnite matice v opačnom poradí, ako je znázornené na obrázku, a vyberte zostavu zberného výfukového potrubia a trojcestného katalyzátora.
Poznámka. Pri oslabení ignorujte #6-10.
6. Odstráňte tesnenie.
Pozornosť. Aby ste zabránili vniknutiu cudzích častíc, utesnite otvory v motore.
7. Odstráňte spodný kryt z výfukového potrubia a kryt konvertora zo zostavy výfukového potrubia a trojcestného katalyzátora.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:
Výfukové potrubie
- Ak boli čapy vytočené, zaskrutkujte ich a utiahnite na požadovaný krútiaci moment
. 14,7 Nm (1,5 kg-m)

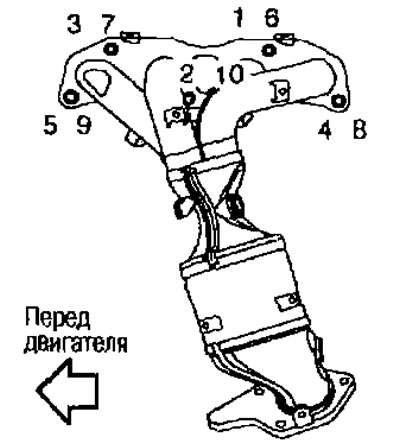

- Utiahnite matice v poradí označenom číslami na obrázku
Poznámka. Č.6-10 znamená dvojité utiahnutie skrutiek č.1 a 5.
Vyhrievané kyslíkové senzory
Pozor:
- Pred inštaláciou nového vyhrievaného senzora kyslíka vyčistite závity výfukového systému pomocou čističa závitov vyhrievaného senzora kyslíka (vhodné špeciálne náradie) a naneste zmes proti zadretiu.
- Vyhrievaný senzor kyslíka príliš neuťahujte, inak môžete senzor poškodiť a spôsobiť rozsvietenie indikátora poruchy «M1».
Po odstránení skontrolujte
Deformovanie povrchu

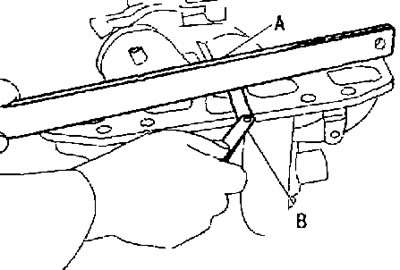

Pomocou pravítka (A) a škáromer (IN) Skontrolujte, či nie je styčná plocha výfukového potrubia zdeformovaná.
Limit: Pozrite si časť nižšie «Technické údaje a špecifikácie»
- Ak deformácia prekročí limitnú hodnotu, vymeňte výfukové potrubie.
