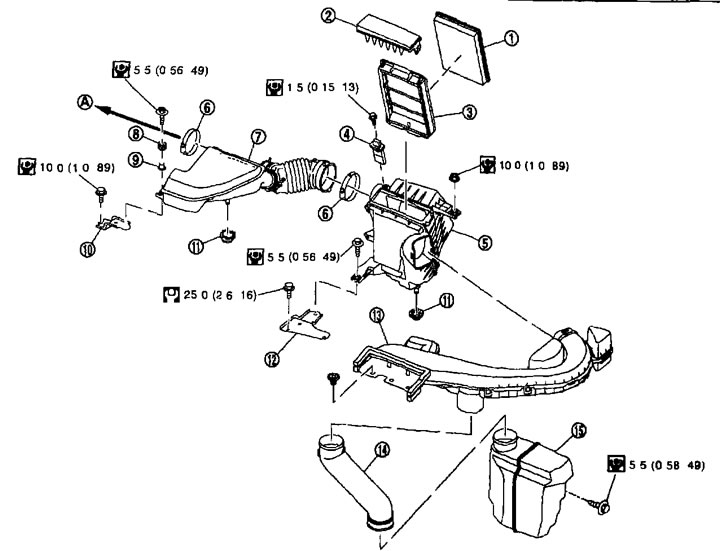

Čistič vzduchu a potrubia 1. Vložka filtra čističa vzduchu; 2. Kryt čističa vzduchu; 3. Držiak; 4. Hmotnostný snímač prietoku vzduchu; 5. Kryt čističa vzduchu; 6. Svorka; 7. Zostava vzduchového potrubia a rezonátora; 8. Gumové puzdro; 9. Objímka; 10. Držiak; 11. Gumové puzdro; 12. Držiak; 13. Vzduchové potrubie (vtok); 14. Vzduchové potrubie; 15. Rezonátor; A. K elektrickému škrtiacemu ventilu.
Odstránenie a inštalácia
Odstránenie
1. Odstráňte vzduchové potrubie (vtok).
2. Vyberte batériu.

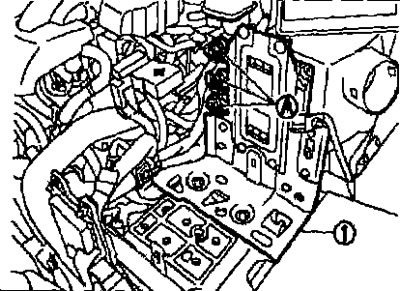

3. Odpojte konektory elektrického vedenia (A) a odstráňte držiak (1).
4. Odpojte konektor od snímača hmotnosti vzduchu.
5. Odpojte hadicu PCV.
6. Odstráňte kryt čističa vzduchu a zostavu snímača hmotnosti vzduchu a zostavu rezonátora vzduchového potrubia a vzduchového potrubia a oddeľte ich na spoji.
- V prípade potreby použite značky, ktoré uľahčia následnú inštaláciu.
7. V prípade potreby demontujte snímač hmotnosti vzduchu z krytu čističa vzduchu.
Pozor:
- So snímačom hmotnosti vzduchu zaobchádzajte opatrne.
- Neudierajte do snímača hmotnostného prietoku vzduchu.
- Nerozoberajte snímač hmotnostného prietoku vzduchu.
- Nedotýkajte sa snímacieho prvku snímača.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné.
- Zarovnajte značky. Spojte kĺby. Pevne potiahnite.
Po odstránení skontrolujte
- Skontrolujte, či zostava potrubia a rezonátora nie je prasknutá alebo opotrebovaná.
- Ak sa zistí akákoľvek abnormalita, vymeňte zostavu vzduchového potrubia a rezonátora.
