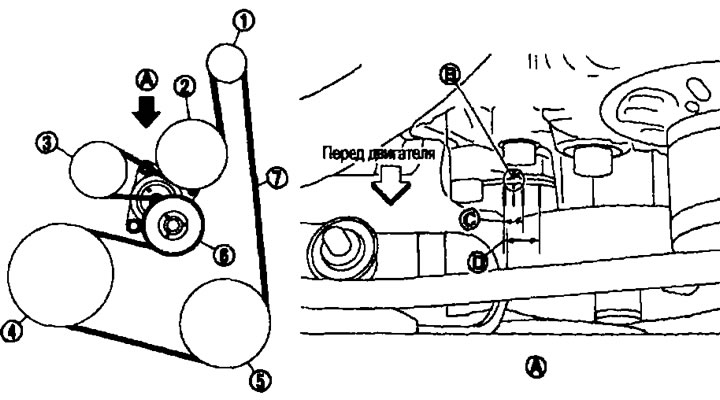

1. Generátor; 2. Vodné čerpadlo; 3. Napínacia kladka; 4. Remenica kľukového hriadeľa; 5. kompresor klimatizácie; 6. Automatický napínač hnacieho remeňa; 7. Hnací remeň; A. Pohľad «A»; B. Index (zárez na pevnej časti); C. Dosah pri inštalácii nového hnacieho remeňa; D. Rozsah možného použitia
Pozornosť. Vykonajte test s vypnutým motorom.
- Uistite sa, že ukazovateľ (zárez na pevnej časti) na automatickom napínači hnacieho remeňa je v rozsahu možnej prevádzky (medzi štyrmi zárezmi na pohyblivej časti).
Poznámka:
- Skontrolujte umiestnenie indikátora automatického napínača na studenom motore.
- Pri inštalácii nového hnacieho remeňa indikátor (zárez na pevnej časti) musí byť v dosahu (S) na obrázku.
- Vizuálne skontrolujte celý pás, aby ste sa uistili, že nie je opotrebovaný, poškodený alebo prasknutý.
- Ak je ukazovateľ (zárez na pevnej časti) je mimo povoleného prevádzkového rozsahu alebo je remeň poškodený, vymeňte hnací remeň.
Nastavenie napätia
Pozri nižšie.
Odstránenie a inštalácia
Odstránenie
1. Demontujte pravé predné koleso.
2. Odstráňte ochrannú lištu z pravého predného blatníka. Pozri kapitolu "Vybavenie interiéru a exteriéru".

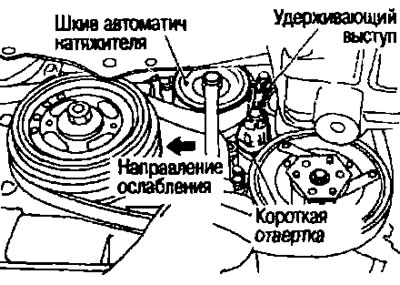

3. Bezpečne upevnite automatický napínač za šesťhrannú časť v strede kladky pomocou kľúča. Otočte rukoväť kľúča v smere šípky (smer uvoľnenia napínača).
Pozor:
- Nedávajte ruku na miesto, kde by sa mohla privrieť, ak by sa blokovací nástroj náhodne uvoľnil.
- Neuvoľňujte šesťhrannú časť v strede automatickej napínacej kladky (neotáčajte ho proti smeru hodinových ručičiek). V opačnom prípade bude potrebné vymeniť automatický napínač hnacieho remeňa spolu s kladkou.
4. Vložte tyč s priemerom približne 6 mm, napr. krátky skrutkovač, do otvoru v prídržnom oku a zaistite automatickú napínaciu kladku.
5. Postupne uvoľnite hnací remeň, začnite s remenicou vodného čerpadla a vyberte ho.
Inštalácia

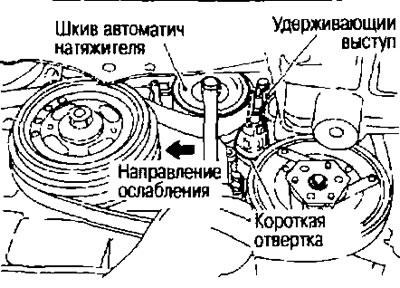

1. Bezpečne upevnite automatický napínač za šesťhrannú časť v strede kladky pomocou kľúča. Otočte rukoväť kľúča v smere šípky (smer uvoľnenia napínača).
Pozor:
- Nedávajte ruku na miesto, kde by sa mohla privrieť, ak by sa blokovací nástroj náhodne uvoľnil.
- Neuvoľňujte šesťhrannú časť v strede automatickej napínacej kladky (neotáčajte ho proti smeru hodinových ručičiek). V opačnom prípade bude potrebné vymeniť automatický napínač hnacieho remeňa spolu s kladkou.
2. Vložte tyč s priemerom cca. 6 mm, napríklad krátky skrutkovač do otvoru prídržného pera a upevnite kladku automatického napínača.
3. Umiestnite hnací remeň na všetky remenice okrem vodného čerpadla. Nakoniec nasaďte remeň na remenicu vodného čerpadla.
Pozor:
- Uistite sa, že pás úplne sedí na kladkách.
- Uistite sa, že drážky hnacieho remeňa a remenice sú bez motorového oleja, kvapalín a chladiacej kvapaliny motora.
4. Uvoľnite napínač a napnite remeň.
5. Niekoľkokrát otočte remenicu kľukového hriadeľa v smere hodinových ručičiek a vyrovnajte napätie medzi všetkými remenicami.
6. Skontrolujte, či je napnutie remeňa také, ako je uvedené (zárez na pevnej časti) je v povolenom prevádzkovom rozsahu. Pozri vyššie.
