Olejová vaňa (horný) a hrubý olejový filter 1. mierka oleja; 2. Vodiaca mierka oleja; 3. O-krúžok; 4. Olejová vaňa (horný); 5. Blok valcov; 6. O-krúžok; 7. Olejový filter; 8. O-krúžok; 9. Hrubý olejový filter; 10. Vypúšťacia zátka; 11. Podložka vypúšťacej zátky; 12. Olejová vaňa (nižšie); 13. Snímač hladiny oleja [ (so všeobecným európskym typovým schválením (WVTA)]; 14. Zadný kryt; A. Pozri kapitolu "Systém mazania a chladenia motora"; B. Smerom k olejovej vani.
Odstránenie a inštalácia
Odstránenie
Pozornosť. Aby ste sa nepopálili, nevypúšťajte motorový olej, keď je motor horúci.
1. Odstráňte ochranu motora zo spodnej časti.
2. Vypustite motorový olej. Pozri kapitolu "Systém mazania a chladenia motora".
3. Odstráňte olejovú vaňu (nižšie). Pozri vyššie.
4. Vyberte mierku a vodidlo mierky.
5. Oddeľte spodný kĺb stĺpika riadenia od zostavy prevodovky riadenia a odstráňte spodný hriadeľ stĺpika riadenia. Pozri kapitolu "Riadenie".
6. Oddeľte konce vonkajších spojovacích tyčí od čapu riadenia. Pozri kapitolu "Riadenie".
7. Odstráňte zadnú reakčnú tyč. Pozri nižšie.
8. Odstráňte spojovaciu tyč stabilizátora. Pozri kapitolu "Predná náprava a odpruženie".
9. Demontujte nosník predného zavesenia. Pozri kapitolu "Predná náprava a odpruženie".
10. Demontujte kompresor klimatizácie s pripojeným potrubím a dočasne ho pripevnite k autu lanom (na modeloch s klimatizáciou). Pozri kapitolu "Ventilačný a klimatizačný systém".
11. Odstráňte hrubý olejový filter.
12. Odstráňte olejovú vaňu (horný) takto:
A. Uvoľnite skrutky v opačnom poradí, ako je znázornené na obrázku.

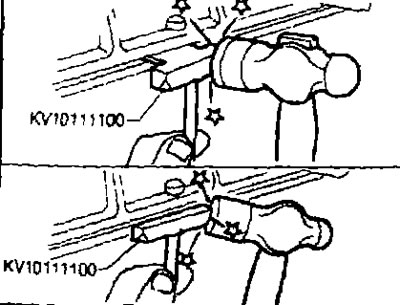

b. Vložte frézu (špeciálny nástroj) medzi olejovú vaňu (top) a blok valcov. Presuňte frézu po obvode poklepaním na jej koniec kladivom.
Pozornosť. Nepoškodzujte kontaktné plochy.
13. Odstráňte O-krúžky zo strany predného krytu.
Inštalácia
1. Nainštalujte olejovú vaňu (horný) takto:

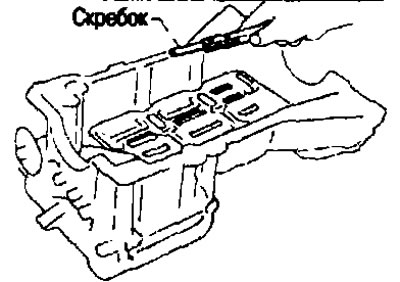

- Pomocou škrabky odstráňte zvyšky starého tmelu z kontaktných plôch.
- Odstráňte aj všetok zostávajúci starý tesniaci prostriedok z dosadacej plochy bloku valcov.
- Odstráňte všetok starý tmel z otvorov pre skrutky a závitov.
Pozornosť. Pri odstraňovaní starého tmelu dávajte pozor, aby ste nepoškriabali alebo nepoškodili kontaktné plochy.

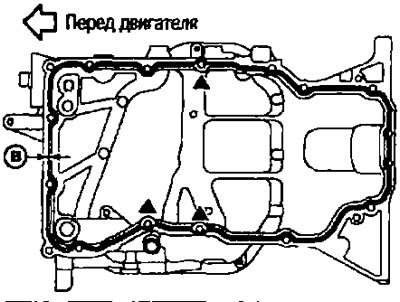

- Pomocou injekčnej striekačky naneste tmel v súvislom páse (vhodné špeciálne náradie) do oblastí znázornených na obrázku.
v: 4,0-5,0 mm.
Použite značkový tmel alebo ekvivalent.
Pozor:
- V oblastiach označených kráľovnami (3 miesta), naneste tmel na vonkajšiu stranu otvorov pre skrutky.
- Inštalácia by mala byť vykonaná do 5 minút po nanesení tmelu.
s. Umiestnite O-krúžky na prednú stranu krytu.
Pozornosť. Nedovoľte, aby sa O-krúžky uvoľnili.

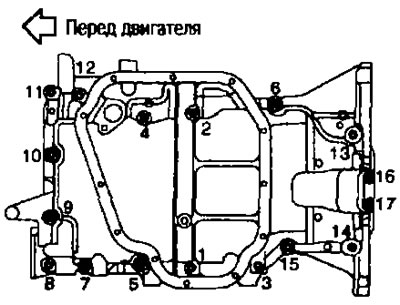

d. Utiahnite skrutky v poradí, ktoré je uvedené na obrázku.
Poznámka. Umiestnenie skrutiek je uvedené nižšie.
M6 x 20 mm: č. 16, 17.
M6 x 25 mm: č. 6, 11, 13, 14, 15.
M8 x 60 mm: č. 7, 8, 9, 10.
M8 x 100 mm: č. 1, 2, 3, 5, 12.
Uťahovací moment. Pozri vyššie.
2. Nainštalujte hrubý olejový filter.
3. Nainštalujte nosník predného zavesenia. Pozri kapitolu "Predná náprava a odpruženie".
4. Nainštalujte olejovú vaňu (nižšie). Pozri vyššie.
5. Zaskrutkujte zátku do vypúšťacieho otvoru olejovej vane.
- Smer inštalácie podložky nájdete na obrázku komponentu vyššie
6. Po tejto operácii sa inštalácia vykoná v opačnom poradí ako pri demontáži.
Poznámka. Doplňte motorový olej aspoň 30 minút po inštalácii olejovej vane.
Po inštalácii skontrolujte
1. Skontrolujte hladinu oleja a upravte ju na normálnu hodnotu. Pozri kapitolu "Systém mazania a chladenia motora".
2. Naštartujte motor a skontrolujte, či motorový olej neuniká.
3. Zastavte motor a počkajte 10 minút.
4. Znova skontrolujte hladinu oleja. Pozri kapitolu "Systém mazania a chladenia motora".
