1. Kryt ventilu; 2. Zapaľovacia cievka; 3. zapaľovacia sviečka; 4. Tesnenie krytu ventilu; A. Pozri vyššie
Odstránenie a inštalácia
Odstránenie
1. Odpojte zostavu vzduchového potrubia a rezonátora. Pozri vyššie.
2. Demontujte elektrický ovládač plynu bez odpojenia vodnej hadice. Pozri vyššie.
3. Uvoľnite upevňovacie skrutky a matice sacieho potrubia.
4. Demontujte sacie potrubie. Pozri vyššie.
5. Odpojte konektory od zapaľovacích cievok.
6. Spodnú časť motora podoprite teleskopickým stojanom.
7. Oddeľte uzemňovací kábel a elektrické vedenie od pravého držiaka motora.
Odstráňte zapaľovacie cievky
Pozor:
- Zapaľovacie cievky nehádžte ani nenarážajte.
- Nerozoberajte zapaľovacie cievky.
9. Odpojte hadicu PCV od krytu ventilu.
10. Odstráňte pravý držiak motora. Pozri nižšie.
11. V prípade potreby odstráňte ventil PCV a O-krúžok z krytu ventilu.
12. V prípade potreby odstráňte uzáver plniaceho otvoru oleja z krytu ventilu.

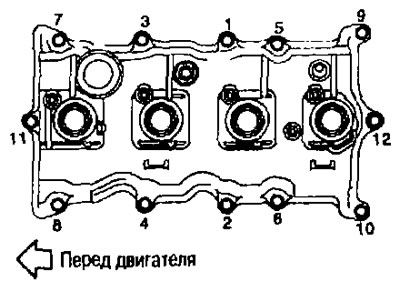

13. Uvoľnite skrutky v opačnom poradí, ako je znázornené na obrázku.
14. Odstráňte tesnenie z krytu ventilu.
15. Pomocou škrabky odstráňte zvyšky starého tesniaceho prostriedku z hlavy valca a držiaka (№1) vačkové hriadele.
Pozornosť. Pri odstraňovaní starého tmelu dávajte pozor, aby ste nepoškriabali alebo nepoškodili kontaktné plochy.
Inštalácia

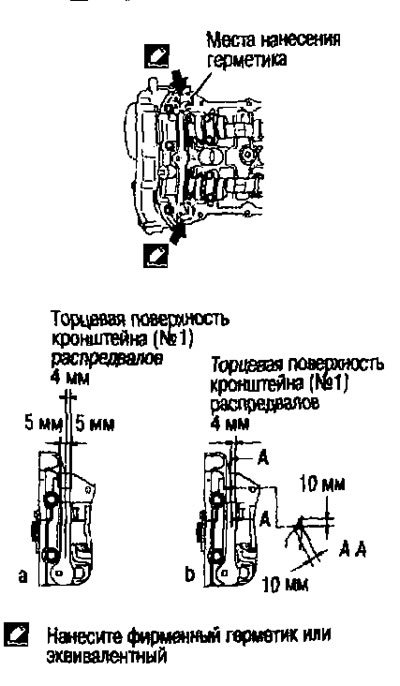

1. Naneste tmel na oblasti zobrazené na obrázku (4-miestne predné a zadné hlavy valcov) takto:
A. Riadený Obrázok «a», naneste tmel na spoj konzoly (№1) vačkové hriadele a hlavy valcov.
b. Riadený Obrázok «b», naneste tmel pod uhlom 90°vzhľadom na obrázok «A».
Použite značkový tmel alebo ekvivalent.
Pozornosť. Inštalácia by mala byť vykonaná do 5 minút po nanesení tmelu.
2. Nainštalujte tesnenie do krytu ventilu.
3. Nainštalujte kryt ventilu.
- Skontrolujte, či tesnenie nevypadlo z montážnej drážky v kryte ventilu.

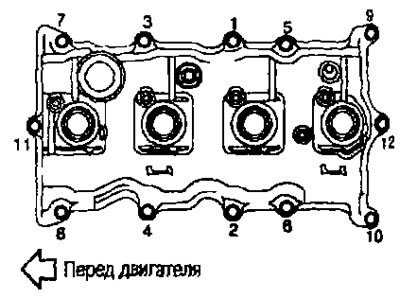

4. Utiahnite skrutky v dvoch priechodoch v poradí, ako je uvedené na obrázku.
1. prechod
: 1,96 Nm (0,2 kg-m)
2. prechod
: 8,33 Nm (0,85 kg-m)
5. Po tejto operácii sa inštalácia vykoná v opačnom poradí ako pri demontáži.
