Odstránenie

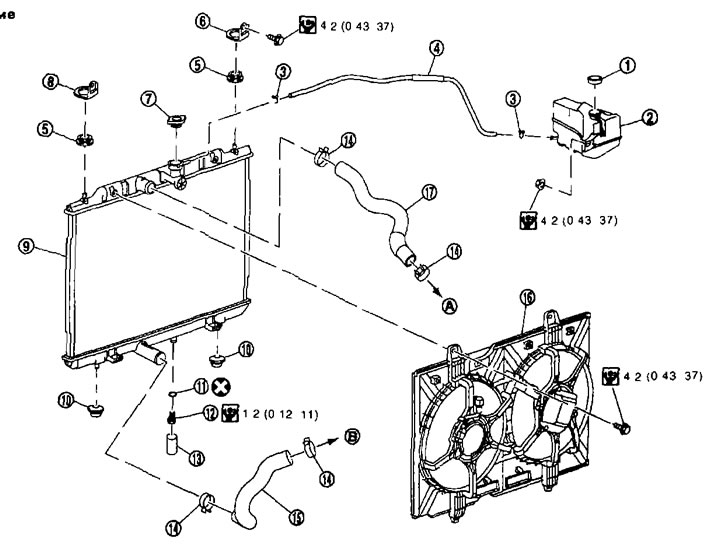

1. Kryt nádrže; 2. Nádrž; 3. Svorka; 4. Hadica nádrže; 5. Gumový vankúš (top); 6. Montážna konzola (správne); 7. Uzáver chladiča; 8. Montážna konzola (vľavo); 9. Radiátor; 10. Gumový vankúš (nižšie); 11. O-krúžok; 12. Vypúšťacia zátka; 13. Odtoková hadica; 14. Svorka; 15. Hadica chladiča (nižšie); 16. Zostava chladiaceho ventilátora; 17. Hadica chladiča (horný); A. Do výstupného potrubia; B. Do vstupného potrubia.

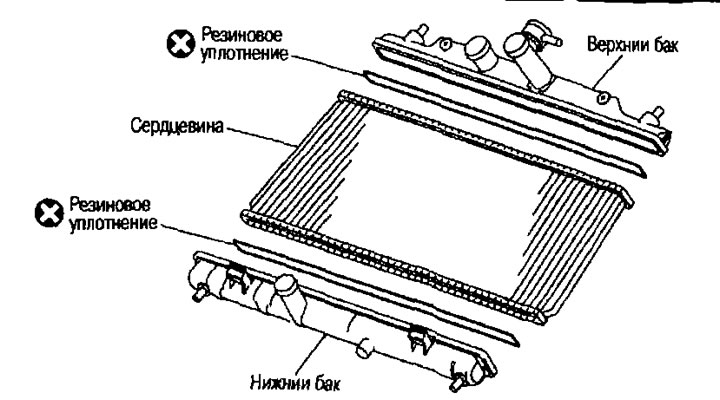

Radiátor
1. Odstráňte ochranu motora zo spodnej časti.
2. Vypustite chladiacu kvapalinu motora z chladiča. Pozri vyššie.
Pozornosť. Túto operáciu vykonajte, keď je motor studený.
3. Odstráňte vzduchové potrubie (vtok). Pozri kapitolu «Mechanická časť motora».
4. Odpojte konektory od motorov ventilátora a posuňte vedenie na stranu.
5. Odpojte hadicu (horný) z chladiča a hadica z nádrže.
6. Odstráňte montážne konzoly (vpravo a vľavo) a gumovým vankúšom (top) a nakloňte radiátor dopredu.

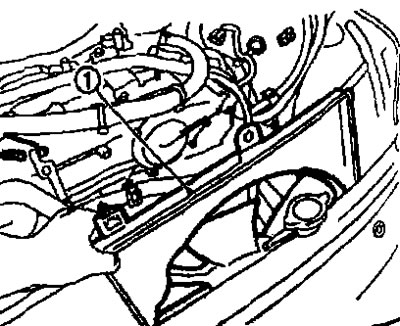

7. Demontujte zostavu chladiaceho ventilátora chladiča (1). Pozri nižšie.
Pozornosť. Pri demontáži nepoškoďte jadro chladiča.
8. Odpojte hadicu chladiča (nižšie).
Odstránenie a inštalácia
Odstránenie
Pozor:
- Neodstraňujte uzáver chladiča, keď je motor horúci. Vysokotlaková chladiaca kvapalina vystrekujúca z chladiča môže spôsobiť vážne popáleniny.
- Obalte veko hustou handričkou. Najprv odskrutkujte uzáver o štvrť otáčky a uvoľnite tlak. Potom odskrutkujte uzáver úplne.
9. Odstráňte chladič.
Pozornosť. Nepoškodzujte a nepoškriabte jadro chladiča.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Demontáž a montáž
Príprava

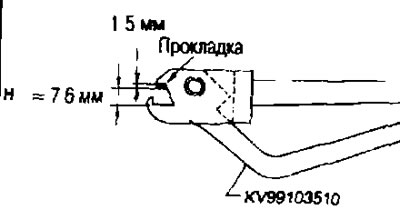

1. Na reznú hranu klieští chladiča položte tesnenie (špeciálny nástroj).
Rozmery tesnenia (šírka x dĺžka x hrúbka): 18 x 8,5 x 1,5 mm.
2. Uistite sa, že pri zatváraní klieští (špeciálne nástroje KV99103510) veľkosť «N» je asi 7,6 mm.
3.V prípade potreby upravte veľkosť «N» tesnenie.
Demontáž

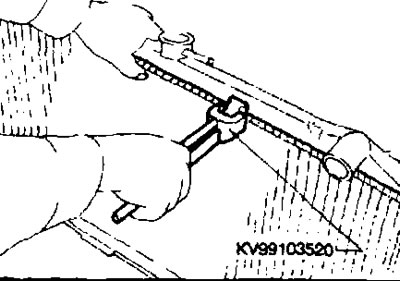

1. Odstráňte hornú a dolnú nádrž pomocou klieští na chladič (špeciálny nástroj).

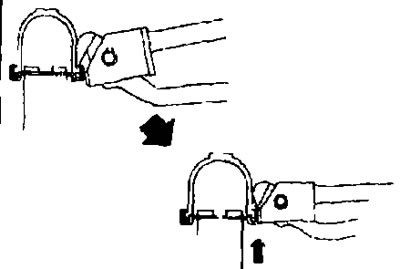

Uchopte zvlnený okraj a ohnite ho nahor, kým sa kliešte chladiča neodlepia (špeciálny nástroj KV991G3520).
Pozornosť. Neprehýbajte sa príliš dozadu.

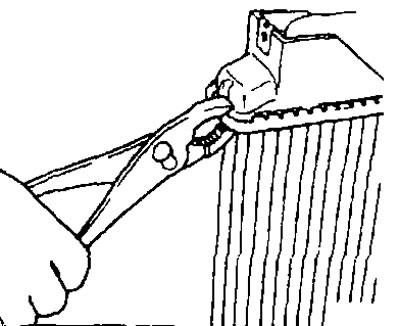

- V oblastiach, kde sa vyskytujú roztoče radiátorov (špeciálny nástroj KV99103520) nemožno použiť, zahnite okraj skrutkovačom.
Pozornosť. Nepoškodzujte nádrž.
2. Odstráňte gumené tesnenie.

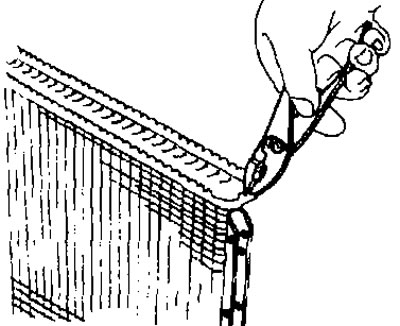

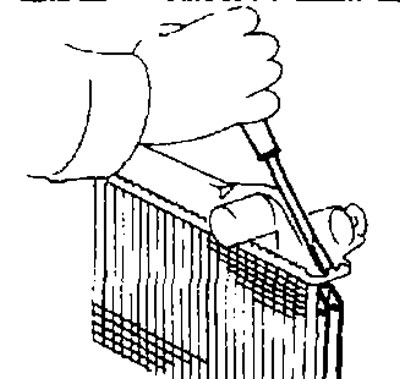

3. Uistite sa, že okraje sú preložené vertikálne.
Montáž

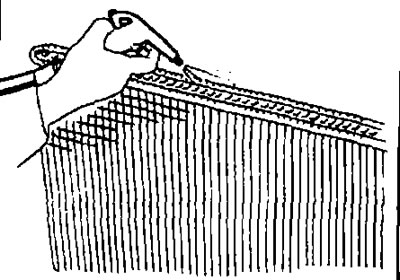

1. Vyčistite kontaktnú plochu nádrže.

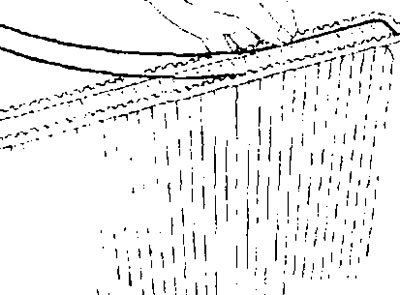

2. Nainštalujte nové gumové tesnenie tak, že ho zatlačíte prstami.
Pozornosť. Gumové tesnenie neotáčajte.

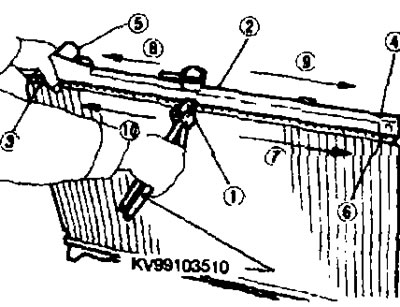

3. Utesnite nádrž v poradí označenom číslami na obrázku pomocou klieští na chladič (špeciálny nástroj).
- V oblastiach, kde sa vyskytujú roztoče radiátorov (špeciálny nástroj. KV99103510) nemožno použiť, použite kliešte.

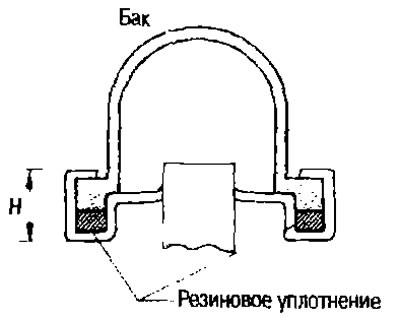

4. Uistite sa, že pera je úplne zvlnená.
Výška «N»: 8,0-8,4 mm.

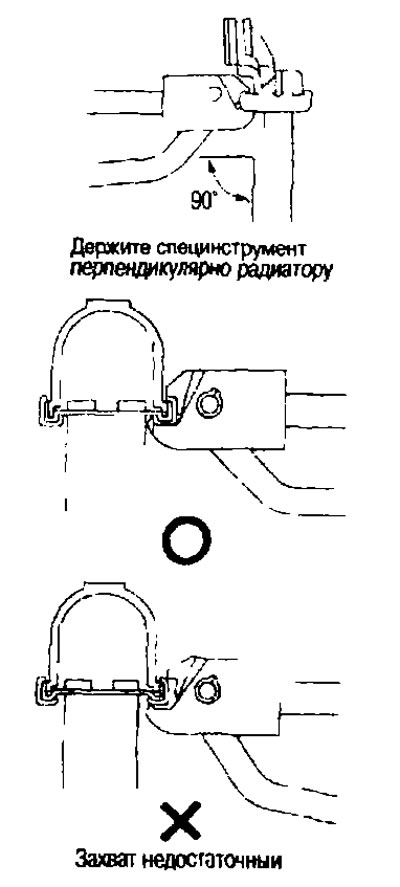

5. Uistite sa, že nedochádza k úniku. Pozri vyššie.
Po montáži skontrolujte

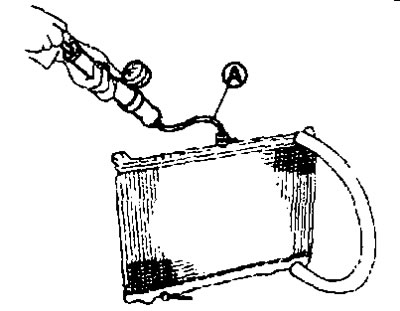

1. Použite tlak pomocou adaptéra (vhodné špeciálne nástroje) (A) a čerpadlo (vhodné špeciálne nástroje,).
Skúšobný tlak. Pozri odsek nižšie. «Technické údaje a špecifikácie».
Pozornosť. Aby ste zabránili vypadnutiu hadice pri pôsobení tlaku, bezpečne ju zaistite svorkou.

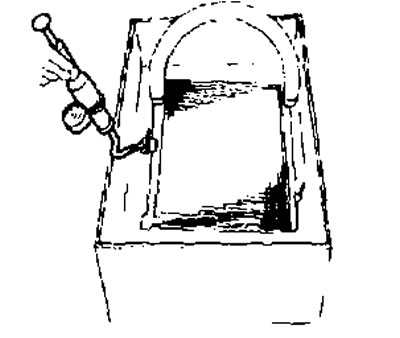

2. Skontrolujte tesnosť tak, že chladič spustíte do nádoby s vodou a použijete skúšobný tlak.
Po inštalácii skontrolujte
- Pomocou adaptéra skontrolujte, či nedochádza k úniku chladiacej kvapaliny (vhodné špeciálny nástroj) a čerpadlo (vhodné špeciálne náradie). Pozri vyššie.
- Naštartujte motor a zahrejte ho. Vykonajte vizuálnu kontrolu a uistite sa, že nedochádza k úniku chladiacej kvapaliny.
