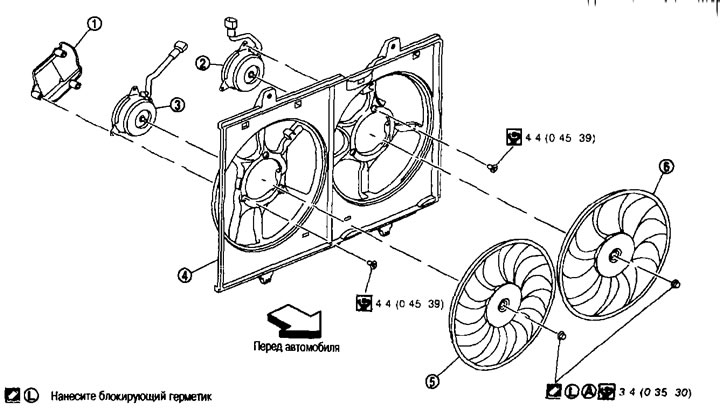

Chladiaci ventilátor 1. Kryt motora ventilátora; 2. Motor ventilátora (vľavo); 3. Motor ventilátora (správne); 4. Kryt ventilátora; 5. Chladiaci ventilátor (správne); 6. Chladiaci ventilátor (vľavo); A. Aplikujte na hriadeľ motora ventilátora.
Odstránenie a inštalácia
Odstránenie
1. Odstráňte ochranu motora zo spodnej časti.
2. Vypustite chladiacu kvapalinu motora z chladiča. Pozri vyššie.
Pozornosť. Túto operáciu vykonajte, keď je motor studený.
3. Odstráňte vzduchové potrubie (vtok). Pozri kapitolu. «Mechanická časť motora».
4. Odpojte konektory od motorov ventilátora a posuňte vedenie na stranu.
5. Odpojte hadicu (horný) z chladiča a hadica z nádrže. Pozri vyššie.
6. Odstráňte montážne konzoly (vpravo a vľavo) a gumovým vankúšom (top) a nakloňte radiátor dopredu. Pozri vyššie.
7. Demontujte zostavu chladiaceho ventilátora chladiča.
Pozornosť. Pri vyberaní dávajte pozor, aby ste nepoškodili alebo nepoškriabali jadro chladiča.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné.
Pozornosť. V prípade výmeny používajte iba originálne upevňovacie skrutky krytu ventilátora a dodržujte uťahovací moment (aby nedošlo k poškodeniu radiátora).
Poznámka. Chladiace ventilátory sú riadené ECM. Viac podrobností nájdete v kapitole «Systém riadenia motora».
Demontáž a montáž
Demontáž
1. Odskrutkujte upevňovacie matice a vyberte chladiace ventilátory (vpravo a vľavo).
2. Demontujte motory ventilátora (vpravo a vľavo).
Montáž
Montáž sa vykonáva v opačnom poradí ako pri demontáži, pričom sa berie do úvahy nasledujúce.
Pozornosť. Chladiace ventilátory vpravo a vľavo sú odlišné. Nezamieňajte si miesto ich inštalácie.
Nainštalujte ich nasledovne:
Pravá strana: 11 čepelí
Ľavá strana: 9 čepelí
- Na hriadeľ motora ventilátora naneste blokovací tmel.
Po demontáži skontrolujte.
Chladiaci ventilátor
- Skontrolujte praskliny alebo ohnuté čepele.
- Ak sa zistia abnormality, vymeňte chladiaci ventilátor.
