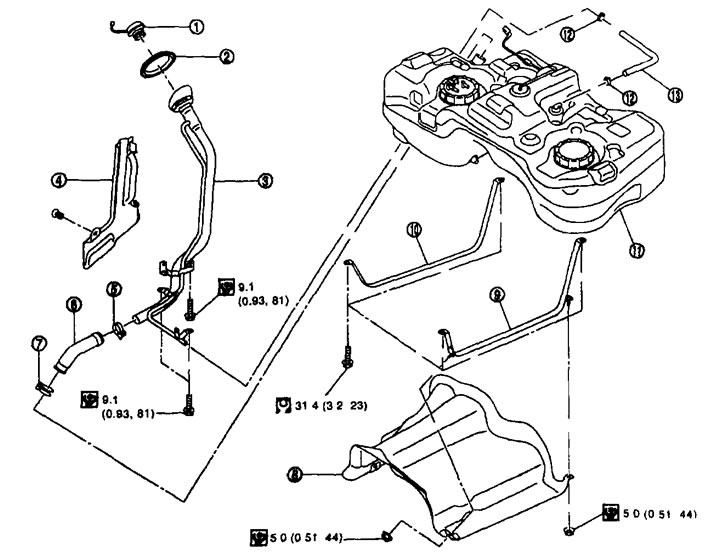

Palivová nádrž 1. Viečko palivovej nádrže; 2. Gumové puzdro; 3. Plniace potrubie; 4. Kryt; 5. Svorka; 6. Plniaca hadica; 7. Svorka; 8. Ochrana palivovej nádrže; 9. Svorka pásu palivovej nádrže (vľavo); 10. Svorka pásu palivovej nádrže (správne); 11. Palivová nádrž; 12. Svorka; 13. Vetracia hadica.
Odstránenie a inštalácia
Odstránenie
1. Postupujte podľa krokov 2 7 krokov. «Odstránenie» («Zostava snímača hladiny paliva, palivového filtra a palivového čerpadla») vyššie.
2. V prípade potreby vypustite palivo z palivovej nádrže. Pozri vyššie.
Pozor:
- Keďže sa palivová nádrž počas demontáže/montáže nakláňa dopredu a stáva sa nestabilnou, zvyšné palivo sa musí vypustiť.
- Zastavte vozidlo na rovnom a pevnom povrchu.
3. Odstráňte hlavný tlmič výfuku. Pozri nižšie.
4. Demontujte hnací hriadeľ. Pozri kapitolu «Prenos sily (pri modeloch 4WD)».
5. Odstráňte ochranu palivovej nádrže.
6. Odpojte ventilačnú hadicu (1) na zadnej strane palivovej nádrže.
7. Odpojenie hadičky EVAP (2) na zadnej strane palivovej nádrže.
- Pokyny na oddelenie rýchlospojky (A) Rúry EVAP pozri vyššie.

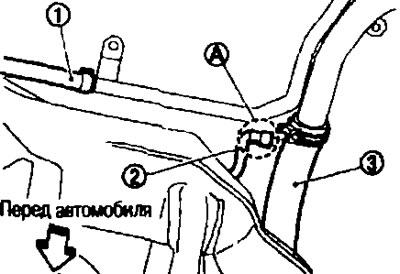

8. Odpojte plniacu hadicu (3) zo strany plniaceho potrubia.
9. Odstráňte závesnú tyč. Pozri kapitolu «Zadná náprava a odpruženie (pri modeloch 4WD)».
10. Odskrutkujte upevňovacie skrutky lanka parkovacej brzdy a odpojte lanko od závesného ramena. Pozri kapitolu «Brzdový systém (pri modeloch 4WD)».
11. Odpojte konektor od solenoidového ventilu 4WD (pri modeloch 4WD).

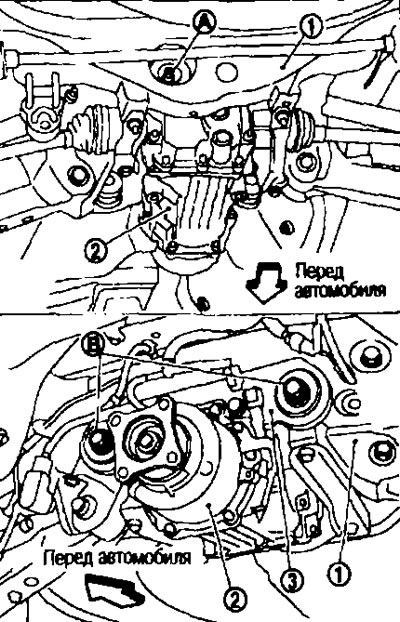

12. Uvoľnite upevňovaciu maticu (A) hlavný prevod na nosníku zadného zavesenia (1). Pozri kapitolu «Zadná náprava a odpruženie (pri modeloch 4WD)».
Pozornosť. Neodskrutkujte montážnu maticu koncového prevodu.
13. Odstráňte upevňovacie skrutky (IN) koncový pohon z montážnej konzoly (3) koncový pohon a zostava koncového pohonu sklápania (2). Pozri kapitolu «Prenos sily (pri modeloch 4WD)».
Poznámka. Nie je potrebné demontovať zostavu koncového pohonu z vozidla.

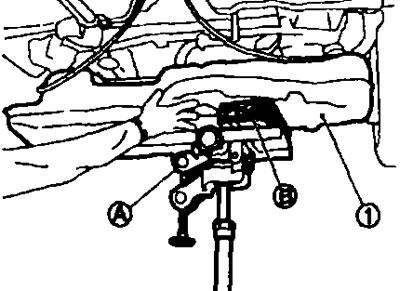

14. Podoprite strednú časť palivovej nádrže (1) teleskopický stojan (A).
Pozornosť. Položte drevený blok (IN) medzi teleskopickým stojanom a palivovou nádržou.
15. Odstráňte páskové svorky palivovej nádrže vpravo a vľavo.
16. Pri podopieraní palivovej nádrže rukami opatrne spustite teleskopický stojan a vyberte nádrž.
Pozornosť. Palivová nádrž môže byť v dôsledku tvaru jej dna v nestabilnej polohe. Nespoliehajte sa na teleskopický stojan. Nádrž bezpečne podoprite rukami.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné.
Plniaca hadica.
- Hadicu umiestnite na rúrku do hĺbky 35 mm a zaistite svorkou.
- Uistite sa, že hadicová svorka nie je prilepená na hrubej časti (rameno) palivové potrubie.
- Utiahnite svorku palivovej hadice tak, aby vzdialenosť od konca hadice bola:
Strana plniacej rúrky: 7-11 mm
Strana palivovej nádrže: 5-9 mm
EVAP hadica
1. Skontrolujte, či nie sú poškodené kĺby a či nie sú cudzie častice.
2 Vycentrujte armatúru s hadicou a potom zasuňte armatúru v pravom uhle, kým nezacvakne.

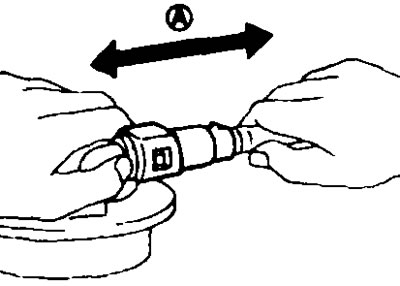

3. Po pripojení sa ubezpečte, že je spojenie bezpečné potiahnutím rýchloupínacieho spoja rukou a (centrálne palivové vedenie pod dnom)
A. Potiahnite
Po inštalácii skontrolujte
Skontrolujte únik paliva takto:
1. Otočte kľúč zapaľovania do polohy «ON» (bez naštartovania motora). Po vytvorení tlaku v palivovom potrubí skontrolujte, či v spojoch neuniká palivo.
2. Naštartujte motor. Pri zvyšovaní otáčok motora znova skontrolujte, či v spojoch palivových potrubí a hadíc neuniká palivo.
