Odstránenie a inštalácia
Odstránenie
1. Odpojte predné výfukové potrubie. Pozri kapitolu "Akcelerátor, palivový systém a výfukový systém".
2. Odstráňte kryt z výfukového potrubia.
3. Odskrutkujte vyhrievaný senzor kyslíka 1.
- Odskrutkujte vyhrievaný senzor kyslíka 1 pomocou kľúča (špeciálny nástroj KV10117100).
Pozornosť. So snímačom manipulujte opatrne a neudierajte ho ani ho nepúšťajte na zem.
Poznámka. Výfukové potrubie je možné demontovať a nainštalovať bez demontáže vyhrievaného lambda sondy 1 (musíte odpojiť elektrický konektor).
4. Demontujte pravý hnací hriadeľ a konzolu podporného ložiska hnacieho hriadeľa. Pozri kapitolu "Predná náprava a odpruženie".
5. Demontujte vzperu výfukového potrubia.
6. Demontujte výfukové potrubie.

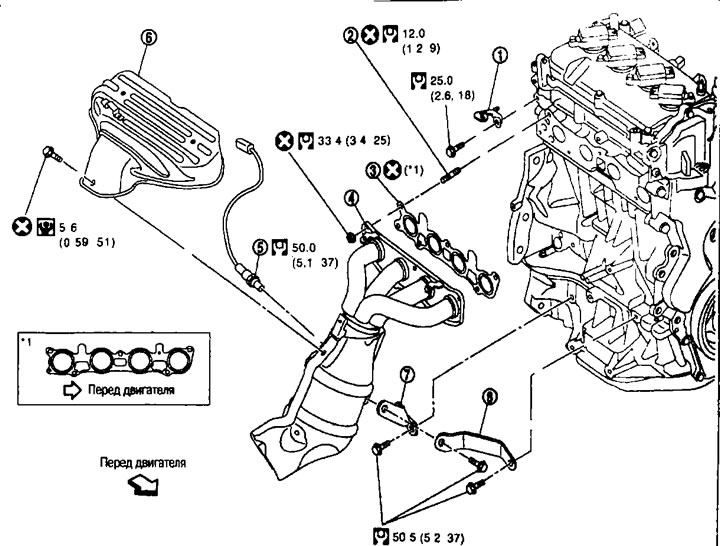

Výfukové potrubie. 1. Držiak elektrického vedenia; 2. Vlásenka; 3. Tesnenie; 4. Výfukové potrubie; 5. Vyhrievaný kyslíkový senzor 1; 6. Kryt výfukového potrubia; 7. Vzpera výfukového potrubia (pri modeloch 2WD); 8. Vzpera výfukového potrubia (pri modeloch 4WD).

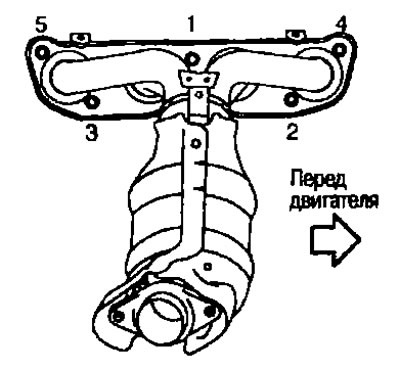

- Uvoľnite matice v opačnom poradí, ako je znázornené na obrázku.
7. Odstráňte tesnenie.
Pozornosť. Aby ste zabránili vniknutiu cudzích častíc, utesnite otvory v motore.
Inštalácia

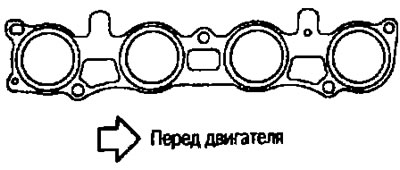

1. Nainštalujte tesnenie na hlavu valca, ako je znázornené na obrázku.
2. Nainštalujte výfukové potrubie nasledovne.

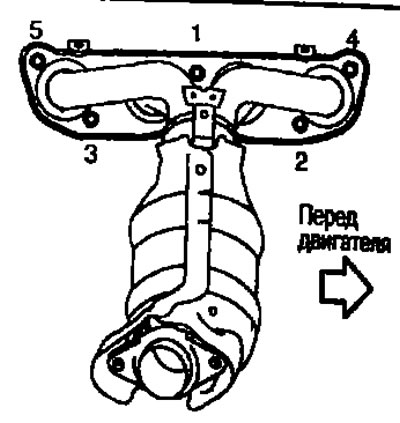

A. Utiahnite matice v poradí označenom číslami na obrázku.
b. Opätovne utiahnite matice v poradí označenom číslami na obrázku.

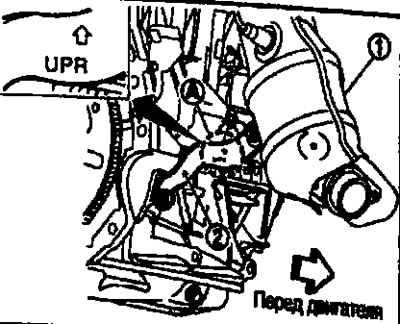

s. Nainštalujte stojan (2) výfukové potrubie v smere znázornenom na obrázku.
1. Výfukové potrubie A. Horná značka
Poznámka. Na obrázku je príklad modelu 2WD.
3. Nainštalujte zvyšné komponenty v opačnom poradí ako pri demontáži.
Po odstránení skontrolujte
Deformovanie povrchu

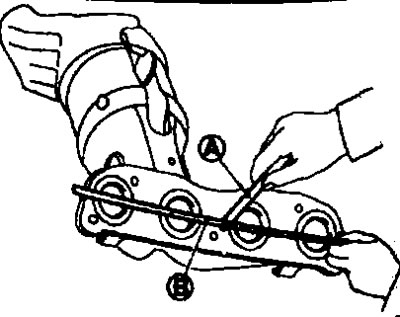

Pomocou pravítka (IN) a škáromer (A) Skontrolujte, či nie je styčná plocha výfukového potrubia zdeformovaná.
Limit: Pozrite si časť nižšie «Technické údaje a špecifikácie».
- Ak deformácia prekročí limitnú hodnotu, vymeňte výfukové potrubie.
