Odstránenie a inštalácia
Odstránenie
1. Odstráňte vzduchové potrubie (vtok).
2. Odstráňte kryt motora. Pozri nižšie.
3. Odpojte konektor od snímača hmotnosti vzduchu.
4. Odpojte hadicu PCV.
5. Odstráňte stojan na batériu a vysuňte batériu.
6. Odstráňte kryt čističa vzduchu a zostavu snímača hmotnostného prietoku vzduchu a zostavu vzduchového potrubia a rezonátora a oddeľte ich na spoji.
- V prípade potreby použite značky, ktoré uľahčia následnú inštaláciu.
7. V prípade potreby demontujte snímač hmotnosti vzduchu z krytu čističa vzduchu.
Pozor:
- Neudierajte do snímača prietoku vzduchu.
- Nerozoberajte snímač prietoku vzduchu.
- Nedotýkajte sa snímacieho prvku snímača.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:
- Zarovnajte značky. Spojte kĺby. Pevne utiahnite svorky.
Po odstránení skontrolujte
- Skontrolujte, či zostava potrubia a rezonátora nie je prasknutá alebo opotrebovaná.
- Ak sa zistí akákoľvek abnormalita, vymeňte zostavu vzduchového potrubia a rezonátora.

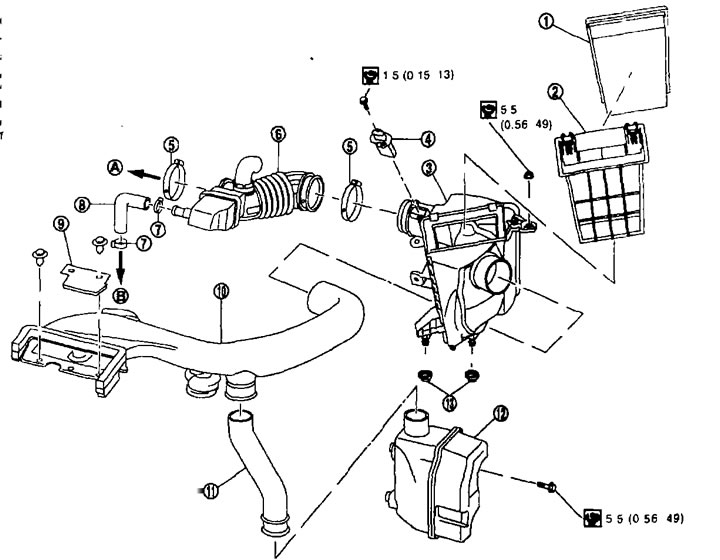

Čistička vzduchu a vzduchové potrubie. 1. Vložka filtra čističa vzduchu; 2. Držiak; 3. Kryt čističa vzduchu; 4. Hmotnostný snímač prietoku vzduchu; 5. Svorka; 6. Zostava vzduchového potrubia a rezonátora; 7. Svorka; 8. hadica PCV; 9. Kryt; 10. Vzduchové potrubie (vtok); 11. Vzduchové potrubie; 12. Rezonátor; 13. Gumové puzdro; A. K elektrickému škrtiacemu ventilu; B. Ku krytu ventilu.
