Kontrola hnacieho remeňa

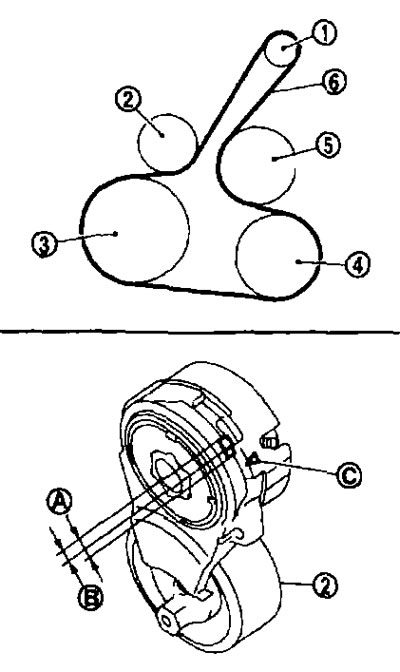

1. Generátor; 2. Automatický napínač hnacieho remeňa; 3. Remenica kľukového hriadeľa; 4. Kompresor klimatizácie (na modeloch s klimatizáciou); Napínacia kladka (na modeloch bez klimatizácie); 5. Vodné čerpadlo; 6. Hnací remeň; A. Rozsah možnej prevádzky; B. Dosah pri inštalácii nového hnacieho remeňa; C. Index.
Pozor:
- Vykonajte test s vypnutým motorom.
- Uistite sa, že ukazovateľ (zárez na pevnej časti) na automatickom napínači hnacieho remeňa je v rozsahu možnej prevádzky (A) na obrázku.
Poznámka:
- Skontrolujte umiestnenie indikátora automatického napínača na studenom motore.
- Pri inštalácii nového hnacieho remeňa indikátor (zárez na pevnej časti) musí byť v dosahu (IN) na obrázku.
- Vizuálne skontrolujte celý pás, aby ste sa uistili, že nie je opotrebovaný, poškodený alebo prasknutý.
- Ak je ukazovateľ (zárez na pevnej časti) je mimo povoleného prevádzkového rozsahu alebo je remeň poškodený, vymeňte hnací remeň.
Nastavenie napätia
Pozrite si časť nižšie "Technické údaje a špecifikácie".
Odstránenie a inštalácia
Odstránenie

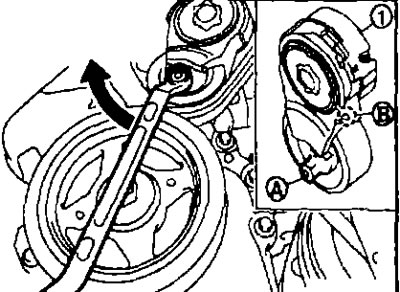

1. Bezpečne upevnite automatický napínač (1) za šesťhrannou časťou (A) kľúč, otočte kľučku kľúča v smere šípky (smer uvoľnenia napínača).
Pozornosť. Nedávajte ruku na miesto, kde by sa mohla privrieť, ak by sa blokovací nástroj náhodne uvoľnil.
2. Vložte tyč s priemerom cca. 6 mm napr (IN) prídržný výstupok a zaistite automatický napínač.
- Po odstránení hnacieho remeňa zaistite páku napínacej kladky.
3. Odstráňte hnací remeň.
Inštalácia
1. Nasaďte hnací remeň.
- Uistite sa, že pás úplne sedí na kladkách.
- Uistite sa, že drážky hnacieho remeňa a remenice neobsahujú motorový olej, kvapalinu alebo chladiacu kvapalinu motora.
2. Uvoľnite napínač a napnite remeň.
3. Niekoľkokrát otočte remenicu kľukového hriadeľa v smere hodinových ručičiek a vyrovnajte napätie medzi všetkými remenicami.
4. Skontrolujte, či je napnutie remeňa také, ako je uvedené (zárezy na pevnej časti) je v povolenom prevádzkovom rozsahu. Pozri vyššie.
