Popis
Príprava pred úpravou
Poznámka. Upravte smer svetlometov, ak boli na prednej časti vozidla vykonané opravy alebo ak bola vymenená zostava svetlometu.
Pred nastavením svetlometov skontrolujte nasledovné:
- Uveďte tlak vo všetkých pneumatikách do normálu.
- Doplňte chladiacu kvapalinu motora, motorový olej a palivo.
- Umiestnite vozidlo do nezaťaženého stavu. (Vyberte batožinu z interiéru vozidla a batožinového priestoru).
Poznámka. Nechajte zdvihák rezervnej pneumatiky a štandardné náradie.
- Utrite všetky nečistoty zo svetlometov.
Pozornosť. Nepoužívajte organické rozpúšťadlá (riedidlá, benzín a pod.).
- Umiestnite osobu na sedadlo vodiča.
- Nastavte ovládač dosahu svetlometov na «0».

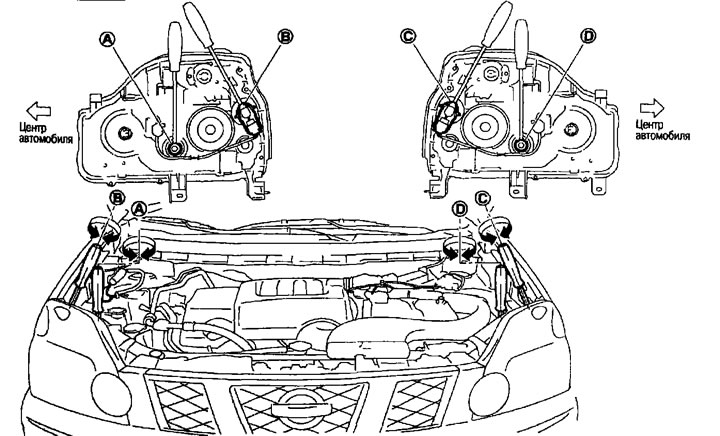

Skrutka nastavenia svetlometov
A. Skrutka nastavenia pravého svetlometu (dovnútra / von); B. Skrutka nastavenia ľavého svetlometu (dovnútra / von); C. Skrutka nastavenia pravého svetlometu (vyššie/nižšie); B. Skrutka nastavenia ľavého svetlometu (vyššie/nižšie)
Nastavovacia skrutka | Smer otáčania skrutkovača | Prebieha úprava | |
A | Pravý svetlomet (dovnútra / von) | V smere hodinových ručičiek | Vnútri |
Proti smeru hodinových ručičiek | Navonok | ||
IN | Pravý svetlomet (vyššie/nižšie) | V smere hodinových ručičiek | Vyššie |
Proti smeru hodinových ručičiek | Nižšie | ||
S | Ľavý svetlomet (vyššie/nižšie) | V smere hodinových ručičiek | Vyššie |
Proti smeru hodinových ručičiek | Nižšie | ||
D | Ľavý svetlomet (dovnútra / von) | V smere hodinových ručičiek | Vnútri |
Proti smeru hodinových ručičiek | Navonok |
Postup nastavenia smerovania svetlometov
1. Nainštalujte obrazovku.
Poznámka:
- Zastavte auto v pravom uhle k stene.
- Zarovnajte obrazovku kolmo na cestu.
2. Zastavte vozidlo v pravom uhle k obrazovke tak, aby vzdialenosť medzi stredmi svetlometov a obrazovkou bola 10 m.
3. Naštartujte motor a zapnite stretávacie svetlá.
Poznámka. Použite hrubú handričku atď., aby ste zablokovali svetlo zo svetlometu, ktorý sa nedá nastaviť. aby nespadol na zástenu na stene.
Pozornosť. Neprekrývajte povrch difúzora páskou, napr je vyrobený z plastu.
4. Nastavte smerovanie svetlometov pomocou nastavovacích skrutiek tak, aby bod ohybu vrhaný stretávacím svetlom svetlometov na obrazovke bol v oblasti nastavenia.

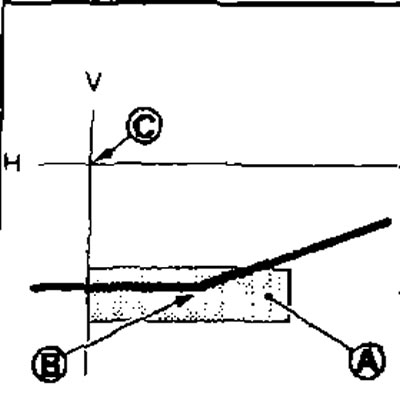

Stretávacie svetlá vrhané na obrazovku
A. Časť pre nastavenie smeru svetlometov; B. Bod ohybu; C. Stred svetlometu; H. Horizontálna stredová línia svetlometov; V. Vertikálna stredová línia svetlometov.
Jednotka merania, mm.
Oblasť nastavenia lúča svetlometov | |
Vertikálny smer (Y) (Dole od stredovej čiary svetlometov) | Horizontálny smer (X) (napravo od stredovej čiary svetlometov) |
105-135 | Do 100 |

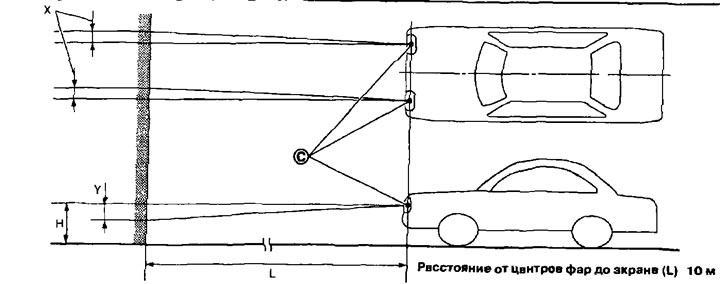

C. Vertikálna stredová línia svetlometov; H. Horizontálna stredová čiara; L- Vzdialenosť od stredov svetlometov k obrazovke X. Oblasť nastavenia lúča svetlometov (horizontálne); Y. Oblasť nastavenia lúča svetlometov (vertikálne).
