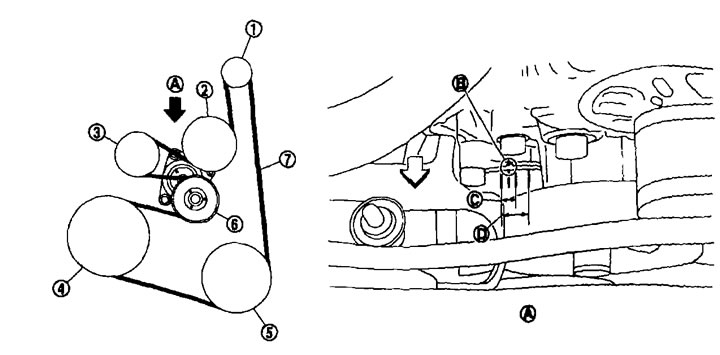

1. Generátor; 2. Vodné čerpadlo; 3. Napínacia kladka; 4. Remenica kľukového hriadeľa; 5. kompresor klimatizácie; 6. Automatický napínač hnacieho remeňa; 7. Hnací remeň; A. Pohľad «A»; B. Index (zárez na pevnej časti); C. Dosah pri inštalácii nového hnacieho remeňa; D. Rozsah možnej prevádzky; Predná časť motora.
Pozornosť. Vykonajte test s vypnutým motorom.
- Uistite sa, že ukazovateľ (zárez na pevnej časti) na automatickom napínači hnacieho remeňa je v rozsahu možnej prevádzky (medzi štyrmi zárezmi na pohyblivej časti).
Poznámka. Skontrolujte umiestnenie indikátora automatického napínača na studenom motore.
- Pri inštalácii nového hnacieho remeňa indikátor (zárez na pevnej časti) musí byť v dosahu (S) na obrázku.
- Vizuálne skontrolujte celý pás, aby ste sa uistili, že nie je opotrebovaný, poškodený alebo prasknutý.
- Ak je ukazovateľ (zárez na pevnej časti) je mimo povoleného prevádzkového rozsahu alebo je remeň poškodený, vymeňte hnací remeň.
