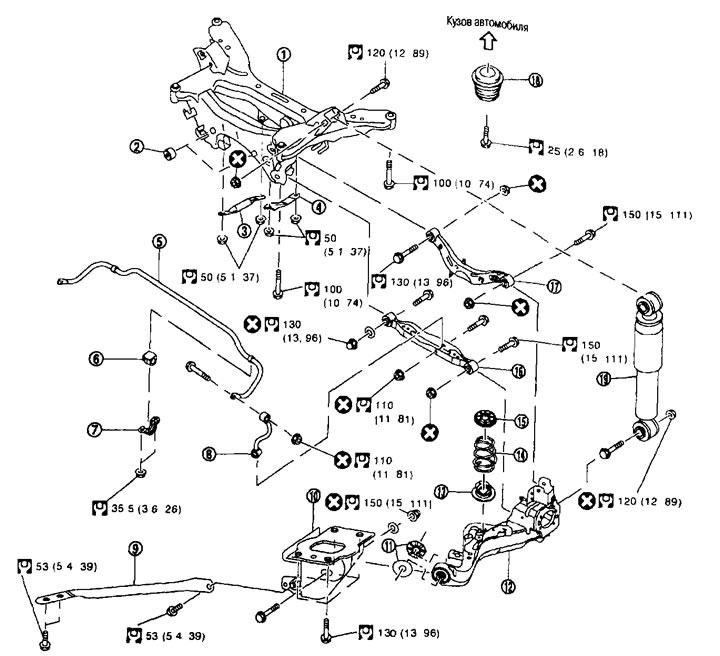

jar 1. Zadný nosník zavesenia; 2. Ochrana závesného nosníka (2WD); 3. Vzpera odpruženého nosníka (na pravej strane); 4. Vzpera odpruženého nosníka (na ľavej strane); 5. Tyč stabilizátora; 6. Puzdro stabilizátora; 7. Držiak stabilizátora; 8. Spojovacia tyč stabilizátora; 9. Závesná tyč; 10. Držiak závesného ramena; 11. Pákový obmedzovač; 12. Závesné rameno; 13. Spodná gumená zásuvka; 14. Pružina; 15. Horná gumená zásuvka; 16. Riadiaca tyč; 17. Krížové rameno; 18. Nárazník; 19. Tlmič nárazov.
Odstránenie
1. Demontujte kolesá z vozidla.
2. Odstráňte upevňovacie skrutky z držiaka strmeňa. Zaveste držiak strmeňa tak, aby vám neprekážal pri práci. Pozri kapitolu «Brzdový systém».
Pozornosť. Po demontáži brzdového strmeňa nestláčajte brzdový pedál.
3. Demontujte snímač kolesa z puzdra nápravy. Pozri kapitolu «Brzdový systém».
4. Podoprite závesné rameno vhodným zdvihákom.
5. Odstráňte tlmič z ramena pruženia.
6. Odstráňte riadiacu tyč zo závesného ramena.
7. Odstráňte lichobežníkové rameno z ramena nápravy.
8. Odstráňte hnací hriadeľ (pri modeloch 4WD). Pozri vyššie.
9. Odstráňte pružinu z vozidla.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:
- Zarovnajte výstupky spodnej gumovej objímky s drážkami závesného ramena a spojte ich.
Pozornosť. Výstupky spodnej gumovej objímky musia byť bezpečne upevnené v otvoroch závesného ramena.
- Nainštalujte pružinu a zarovnajte spodok strany s väčším priemerom s priehlbinou medzi spodnou gumovou objímkou a závesným ramenom.

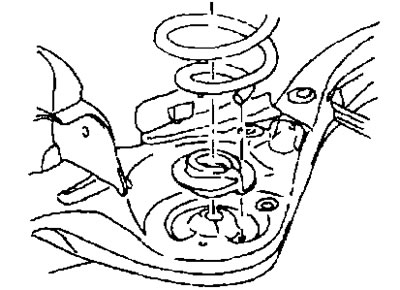

Pozornosť. Nainštalujte pružinu tak, aby jej spodný koniec zapadol do upevňovacieho vybrania v spodnej gumenej objímke.
- Vykonajte konečné utiahnutie všetkých skrutiek a matíc v montážnej polohe nosníka zadného zavesenia a skrine nápravy (gumené puzdro) v nezaťaženom stave, keď je auto kolesami na zemi.
Po odstránení skontrolujte
Skontrolujte deformáciu, praskliny alebo poškodenie puzdra riadiacej tyče a pružiny. V prípade potreby vymeňte.
Po inštalácii skontrolujte
1. Skontrolujte uhly nastavenia zadných kolies. Pozri vyššie.
2. Nastavte neutrálnu polohu snímača uhla natočenia volantu. Pozri kapitolu «Brzdový systém».
