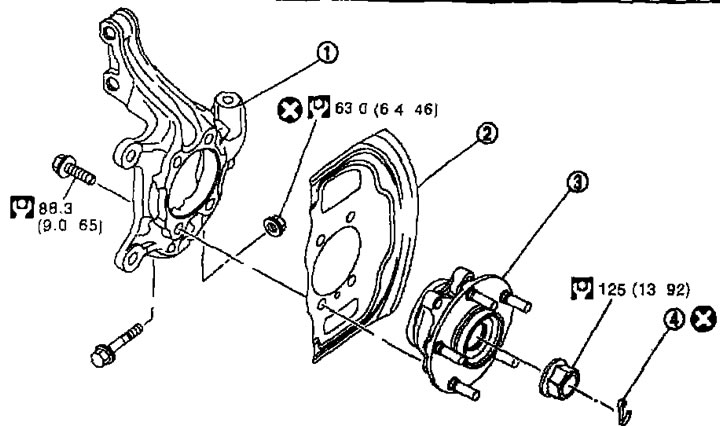

Náboj predného kolesa a čap riadenia. 1. Kĺb riadenia; 2. Štít na nečistoty; 3. Zostava náboja kolesa a ložiska kolesa; 4. Závlačka.
Odstránenie
Zostava náboja kolesa a ložiska kolesa.
1. Demontujte kolesá z vozidla.
2. Demontujte snímač kolesa z čapu riadenia. Pozri kapitolu «Brzdový systém».
Pozornosť. Neťahajte za kabeláž snímača kolesa.
3. Odstráňte uzamykaciu platňu zo stojana. Pozri kapitolu «Brzdový systém».
4. Odstráňte upevňovacie skrutky z držiaka strmeňa. Zaveste držiak strmeňa tak, aby vám neprekážal pri práci. Pozri kapitolu «Brzdový systém».
Pozornosť. Po demontáži brzdového strmeňa nestláčajte brzdový pedál.
5. Demontujte brzdový kotúč.
Pozor:
- Pred odstránením brzdového rotora urobte zarovnávacie značky na brzdovom rotore a na náboji kolesa a zostave ložiska kolesa.
- Nenechajte spadnúť brzdový kotúč.
6. Odstráňte závlačku a potom uvoľnite poistnú maticu náboja.

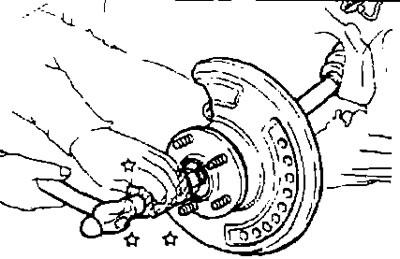

7. Oddeľte zostavu náboja kolesa a ložiska kolesa od hnacieho hriadeľa ľahkým poklepaním na koniec kladivom a dreveným blokom, potom odskrutkujte poistnú maticu náboja.
Pozor:
- Kĺb hnacieho hriadeľa neohýbajte do veľkého uhla. Taktiež nepreťahujte posuvný spoj.
- Nedovoľte, aby hnací hriadeľ visel bez podpory krytu (alebo zostavu závesu), hriadeľ a ďalšie komponenty.
Poznámka. Ak po vykonaní tohto postupu nemôžete oddeliť zostavu náboja kolesa a ložiska kolesa od hnacieho hriadeľa, použite vhodný sťahovák.
8. Demontujte zostavu náboja kolesa a ložiska kolesa.
Kĺb riadenia
1. Demontujte zostavu náboja kolesa a ložiska kolesa a potom kryt proti blatníku.
2. Oddeľte priečne rameno od čapu riadenia.
3. Odstráňte otočný čap riadenia zo zostavy vzpery.
4. Uvoľnite vonkajšiu koncovú maticu spojovacej tyče.

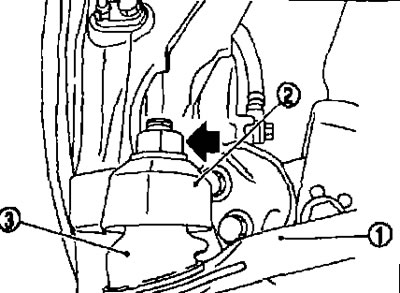

5. Pomocou odstraňovača guľového kĺbu odstráňte vonkajší koniec spojovacej tyče (1) z čapu riadenia (2) aby sa nepoškodil kryt guľového kĺbu (3).
Pozornosť. Aby ste predišli poškodeniu závitov a uvoľneniu odstraňovača guľového kĺbu, utiahnite maticu rukou.
6. Odstráňte otočný čap z vozidla.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:
Pozor:
- Ak brzdový kotúč znova používate, zarovnajte značky, ktoré ste urobili počas demontáže.
- Vykonajte konečné utiahnutie všetkých odstránených komponentov, vrátane náboja kolesa a zostavy ložiska kolesa a čapu riadenia, s nezaťaženým vozidlom.
Po odstránení skontrolujte
Skontrolujte komponenty, či nie sú zdeformované, prasknuté alebo inak poškodené. V prípade potreby vymeňte.
Kontrola guľového kĺbu
Skontrolujte, či nie sú zlomené kryty priečnych ramien a guľových čapov vonkajších koncov tiahla, či je v axiálnom smere vôľa a tiež skontrolujte uťahovací moment. Pozri nižšie a kapitolu «Riadenie».
Po inštalácii skontrolujte
- Skontrolujte zarovnanie predných kolies. Pozri nižšie.
- Po skontrolovaní geometrie predných kolies nastavte neutrálnu polohu snímača uhla natočenia volantu. Pozri kapitolu «Brzdový systém».
