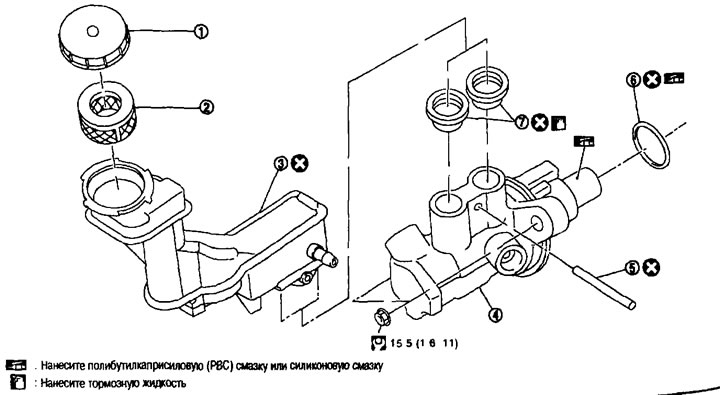

Hlavný brzdový valec. 1. Kryt nádrže; 2. Hrubý olejový filter; 3. Nádrž; 4. Telo valca; 5. Pin; 6. O-krúžok; 7. Gumové puzdro.
Odstránenie a inštalácia
Odstránenie
Pozornosť. Nerozlievajte brzdovú kvapalinu na nenatreté miesta, môže to poškodiť lak. Ak sa brzdová kvapalina rozleje na lakované plochy, ihneď ju utrite a opláchnite vodou.
1. Vyberte batériu a držiak.
2. Odstráňte vzduchové potrubie a kryt čističa vzduchu. Pozri kapitolu «Mechanická časť motora».
3. Vypustite brzdovú kvapalinu. Pozri vyššie.
4. Odpojte konektor od spínača varovnej kontrolky nízkej hladiny brzdovej kvapaliny.
5. Pomocou nástrčkového kľúča odpojte brzdové vedenia od zostavy hlavného valca.
Pozornosť. Nepoškriabte spojovacie matice a brzdové vedenia.
6. Demontujte zostavu hlavného valca.
Pozor:
- Niekoľkokrát stlačte brzdový pedál a uvoľnite podtlak z posilňovača bŕzd. Potom odstráňte zostavu hlavného valca.
- Po odstránení zostavy hlavného valca nestláčajte brzdový pedál.
- Zostava piestu hlavného valca nie je chránená. Dávajte pozor, aby ste ho nepoškodili pri demontáži hlavného valca.
- Ak zatiahnete príliš silno, piest môže vypadnúť. Nedotýkajte sa piestu. Pri práci na zostave hlavného valca uchopte telo valca.
Inštalácia
Pozornosť. Nerozlievajte brzdovú kvapalinu na lakované plochy; môže to poškodiť lak. Ak sa brzdová kvapalina rozleje na lakované plochy, ihneď ju utrite a opláchnite vodou.
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:
Pozor:
- Po odstránení zostavy hlavného valca nestláčajte brzdový pedál.

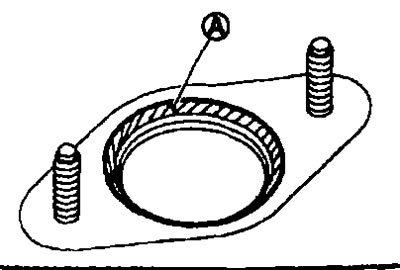

- Pri inštalácii zostavy hlavného valca naneste na posilňovač bŕzd polybutylkaprysil (RVS) mazivo alebo silikónové mazivo na posilňovač bŕzd (cm. (A) na obrázok).
- Zostava piestu hlavného valca nie je chránená. Pri práci na hlavnom valci a pred inštaláciou piestu ho nepoškoďte. Uistite sa, že na ňom nie sú žiadne nečistoty alebo cudzie častice. V prípade potreby ho vyčistite čerstvou brzdovou kvapalinou.
- Ak zatiahnete príliš silno, piest môže vypadnúť. Nedotýkajte sa piestu. Pri práci na zostave hlavného valca uchopte telo valca.
- Pripojte brzdové potrubie k zostave hlavného valca a utiahnite prevlečnú maticu rukou. Potom pomocou momentového kľúča utiahnite prevlečnú maticu na požadovaný krútiaci moment. Pozri vyššie.
Pozornosť. Nepoškriabte spojovacie matice a brzdové vedenia.
Po inštalácii odvzdušnite brzdový systém.
Pozornosť. Vypustenú brzdovú kvapalinu znova nepoužívajte.
