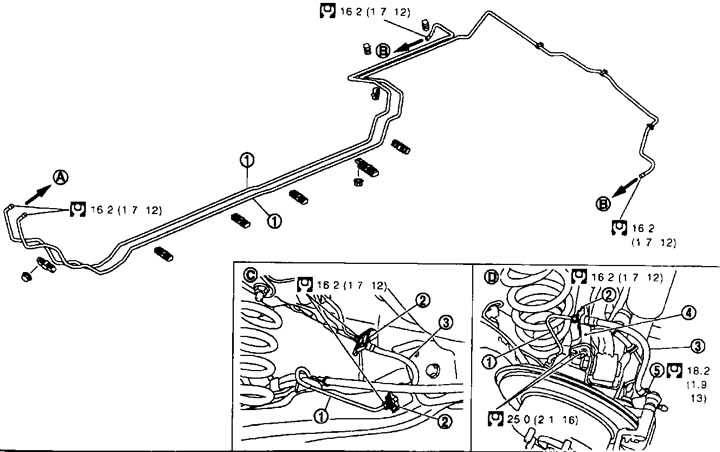

Kotúčové brzdy zadného kolesa. 1. Brzdové potrubie; 2. Blokovacia doska; 3. Brzdová hadica; 4. Držiak brzdovej hadice; 5. Spojovacia skrutka; A. K brzdovej hadici predných kolies; B. K brzdovej hadici zadných kolies; C. Z podlahy; D. Zo strany strmeňa.
Hydraulický okruh

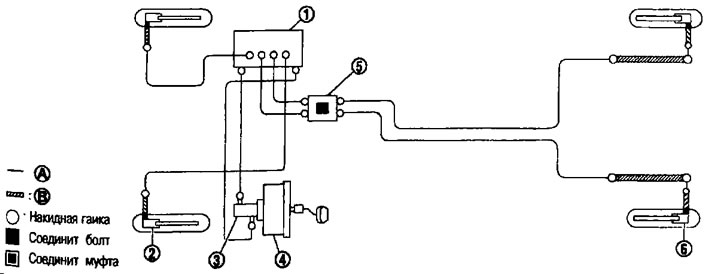

motory MR20DE (biely systém ESP) a QR25DE (bez systému ESP). 1. Ovládacia a riadiaca jednotka ABS; 2. Kotúčová brzda predného kolesa; 3. Zostava hlavného valca; 4. Vákuový posilňovač bŕzd; 5. Spojka; 6. Kotúčová brzda zadného kolesa; A. Brzdové potrubie; B. Brzdová hadica.

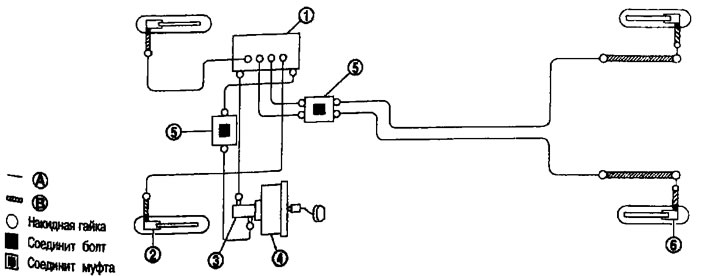

motory MR20DE (so systémom ESP) a QR25DE (so systémom ESP). 1. Ovládacia a riadiaca jednotka ABS; 2. Kotúčová brzda predného kolesa; 3. Zostava hlavného valca; 4. Vákuový posilňovač bŕzd; 5. Spojka; 6. Kotúčová brzda zadného kolesa; A. Brzdové potrubie; B. Brzdová hadica.
Odstránenie a inštalácia
Odstránenie
Pozornosť. Nerozlievajte brzdovú kvapalinu na lakované plochy; môže to poškodiť lak. Ak sa brzdová kvapalina rozleje na lakované plochy, ihneď ju utrite a opláchnite vodou.
1. Odstráňte kolesá.
2. Vypustite brzdovú kvapalinu. Pozri vyššie.
3. Pomocou kľúča uvoľnite prevlečnú maticu a odpojte brzdové potrubie od hadice.
Pozor:
- Nepoškriabte spojovacie matice a brzdové vedenia.
- Nedovoľte, aby sa brzdové hadičky a rúrky prudko ohýbali, krútili alebo za ne ťahali.
- Aby sa do brzdovej kvapaliny nedostal prach a iné cudzie častice, pri odpájaní brzdových hadíc a hadíc utesnite ich otvorené konce.
4. Odskrutkujte spojovaciu skrutku a odpojte brzdovú hadicu od zostavy strmeňa.
5. Odstráňte blokovaciu platňu a brzdovú hadicu z vozidla.
Inštalácia
Pozornosť. Nerozlievajte brzdovú kvapalinu na lakované plochy, pretože by mohla poškodiť lak. Ak sa brzdová kvapalina rozleje na lakované plochy, ihneď ju utrite a opláchnite vodou.
1. Nasaďte spojovaciu skrutku a medené podložky na brzdovú hadicu.
Pozornosť. Nepoužívajte opakovane medené podložky.

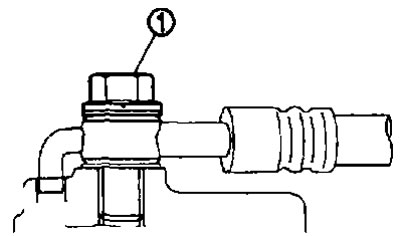

2. Pripojte kovovú armatúru v tvare L brzdovej hadičky k inštalačnému otvoru na zostave brzdového strmeňa a utiahnite spojovaciu skrutku (1) s požadovaným krútiacim momentom.
3. Pripojte brzdovú hadicu k brzdovej hadici, rukou dotiahnite prevlečnú maticu až na doraz a brzdovú hadicu pripevnite k držiaku pomocou poistnej dosky.
Pozornosť. Vyhnite sa ostrým ohybom a krúteniu brzdových hadičiek a hadičiek.
4. Pomocou prepojovacieho momentového kľúča utiahnite prevlečnú maticu na požadovaný krútiaci moment.
Pozornosť. Nepoškriabte spojovacie matice a brzdové vedenia.
5. Naplňte čerstvou brzdovou kvapalinou a odvzdušnite. Pozri vyššie.
Pozornosť. Vypustenú brzdovú kvapalinu znova nepoužívajte.
6. Nainštalujte kolesá.
Po inštalácii skontrolujte
1. Skontrolujte: na brzdovom potrubí a hadičkách nie sú žiadne škrabance; Sú skrútené alebo zdeformované? či sa pri otáčaní volantu dotýkajú iných komponentov; či sa neuvoľnili spoje v spojoch.
2. Skontrolujte, či z komponentov neuniká kvapalina stlačením brzdového pedála na približne 5 sekúnd silou 765 N (80 kg) pri voľnobežných otáčkach.
Pozornosť. Ak sa zistí únik brzdovej kvapaliny, dotiahnite komponenty v spojoch požadovaným krútiacim momentom alebo vymeňte chybný (poškodené, opotrebované alebo zdeformované) komponent.
