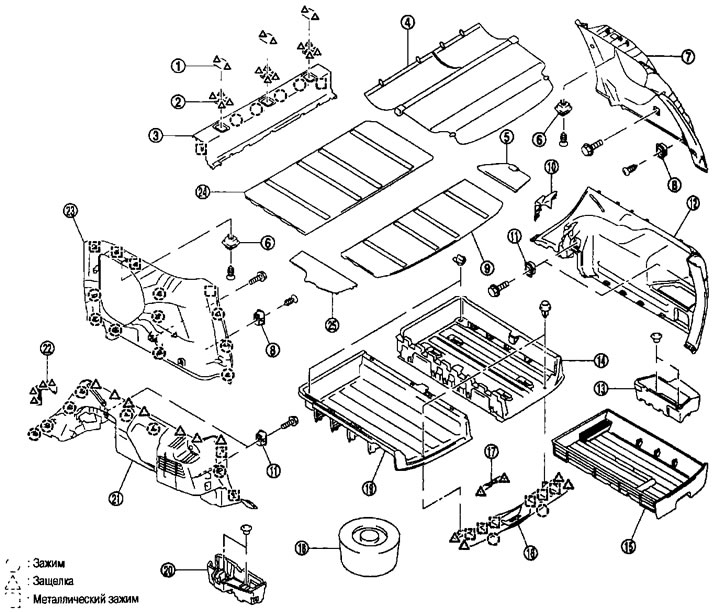

Obloženie podlahy batožinového priestoru. 1. Kryt ukotvenia detskej sedačky; 2. Zostava zakriveného krytu; 3. Stredové obloženie podlahy batožinového priestoru; 4. Zostava závesu batožinového priestoru; 5. Bočný panel podlahy batožinového priestoru (správne); 6. Nákladný hák; 7. Horné bočné obloženie batožinového priestoru (správne); 8. Háčik na batožinu; 9. Stredový panel podlahy batožinového priestoru (späť); 10. Maska obloženia batožinového priestoru (správne); 11. Hák na lano; 12. Spodné bočné obloženie batožinového priestoru (správne); 13. Zostava bočného kontajnera batožinového priestoru (správne); 14. Dištančný prvok podlahy batožinového priestoru (správne); 15. Nádoba v podlahe batožinového priestoru; 16. Obloženie zadného batožinového priestoru; 17. Maska zadného obloženia batožinového priestoru; 18. Kryt rezervného kolesa; 19. Dištančný prvok podlahy batožinového priestoru (vľavo); 20. Zostava bočného kontajnera batožinového priestoru (vľavo); 21. Spodné bočné obloženie batožinového priestoru (vľavo); 22. Maska obloženia batožinového priestoru (vľavo); 23. Horné bočné obloženie batožinového priestoru (vľavo); 24. Stredový panel podlahy batožinového priestoru (vpredu); 25. Bočný panel podlahy batožinového priestoru (vľavo).
Odstránenie a inštalácia
Odstránenie
Obloženie zadného batožinového priestoru.
1. Úplne otvorte zadné dvierka.
2. Demontujte zostavu závesu batožinového priestoru.
3. Odstráňte stred. podlahový panel batožinového priestoru (predné/zadné).
4. Vyberte nádobu v podlahe batožinového priestoru.
5. Odstráňte rozperu podlahy batožinového priestoru (vľavo/vpravo).
6. Odstráňte tesnenie zadných dverí. Pozrite si časť nižšie «Dvere a zámky».
7. Pomocou sťahováka odstráňte masku obloženia zadného batožinového priestoru.

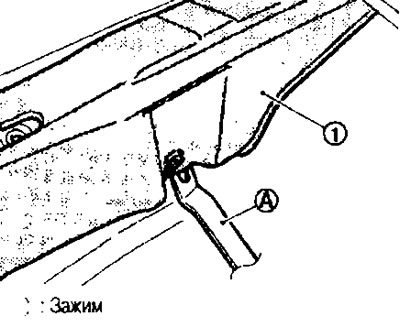

8. Pomocou sťahováka (A) uvoľnite upevňovacie spony (1) obloženie zadného batožinového priestoru.
9. Uchopte obloženie zadného batožinového priestoru na oboch stranách, potiahnite dvere a vyberte ich.
Spodné bočné obloženie batožinového priestoru.
1. Demontujte zostavu závesu batožinového priestoru.
2. Odstráňte zadný obrubník bočného panelu karosérie. Pozri vyššie.
3. Odstráňte operadlo a sedák zadného sedadla. Pozrite si časť nižšie «Sedadlá».
4. Odstráňte obloženie zadného batožinového priestoru.
5. Odstráňte stred. podlahový panel batožinového priestoru (predné/zadné).
6. Vyberte nádobu v podlahe batožinového priestoru.
7. Odstráňte zostavu bočného kontajnera batožinového priestoru.
8. Odstráňte bočný panel podlahy batožinového priestoru.
9. Demontujte stredový obklad podlahy batožinového priestoru.

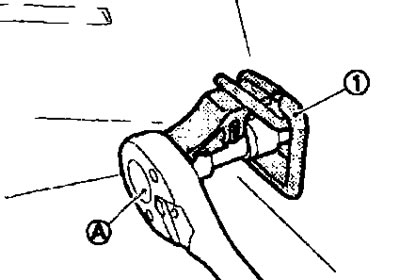

10. Pomocou nástrčného kľúča (A) odskrutkujte upevňovacie skrutky lanových hákov a háčiky vyberte (1).
11. Odstráňte kotviacu skrutku zadného bezpečnostného pásu (nižšie).
12. Pomocou sťahováka uvoľnite upevňovacie spony a kovové spony spodného bočného obloženia batožinového priestoru.
13. Odpojte konektor z elektrickej zásuvky.
14. Odstráňte spodný bočný obklad batožinového priestoru.
Horné bočné obloženie batožinového priestoru.
1. Odstráňte spodný bočný obklad batožinového priestoru. Pozri vyššie.

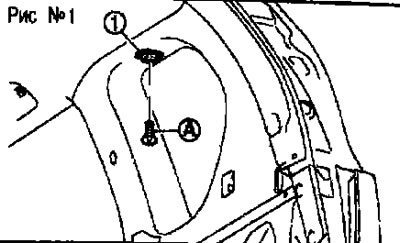

2. Pomocou skrutkovača odstráňte upevňovaciu skrutku nákladného háku (A) a odstráňte nákladné háky (1) (pozri obrázok č.1 vpravo).

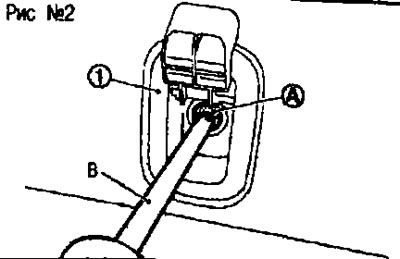

3. Pomocou skrutkovača (IN) odskrutkujte upevňovaciu skrutku háku na batožinu (A) a odstráňte háčiky na batožinu (1) (pozri obrázok č.2 vpravo).

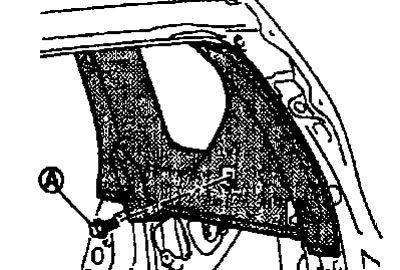

4. Odskrutkujte upevňovací prvok. skrutka (A) horné bočné obloženie batožinového priestoru.
5. Odstráňte kotviacu skrutku zadného bezpečnostného pásu (horný).
6. Pomocou sťahováka uvoľnite upevňovacie spony a kovové spony horného bočného obloženia batožinového priestoru.
7. Odstráňte horný bočný obklad batožinového priestoru.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
