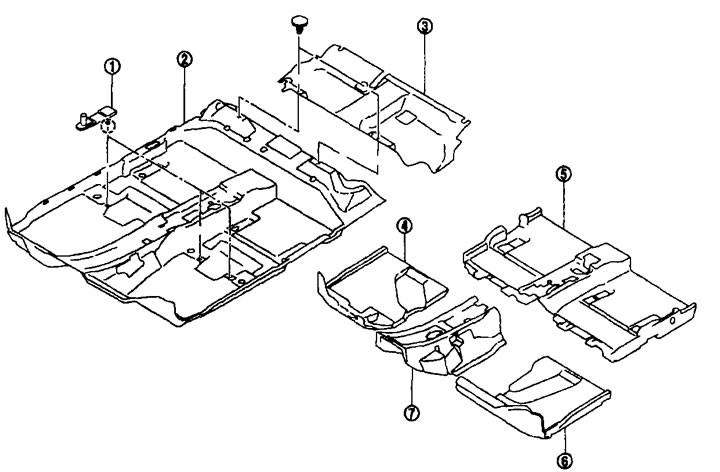

Povrchová úprava podlahy. 1. Hák na podlahu; 2. Montáž podlahovej krytiny; 3. Montáž zadnej podlahovej krytiny; 4. Rozperka (správne); 5. Rozperka (späť); 6. Rozperka (vľavo); 7. Stredový izolátor prednej podlahy.
Odstránenie a inštalácia
Odstránenie
1. Demontujte zostavy predných sedadiel (vľavo/vpravo) a zostavu vankúša zadného sedadla. Pozrite si časť nižšie «Sedadlá».
2. Odstráňte bočné obloženie priečky motorového priestoru (vľavo a vpravo), obloženie predných dverí (vľavo a vpravo), spodné obloženie stredového stĺpika (vľavo a vpravo) a obloženie zadných bočných dverí (vľavo a vpravo). Pozri vyššie.
3. Demontujte zostavu stredovej konzoly. Pozrite si časť nižšie «Dashboard».

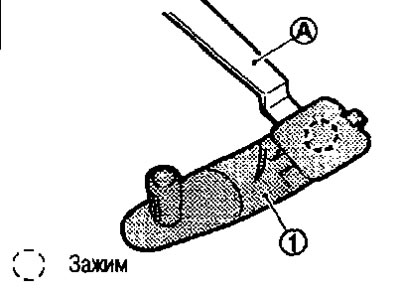

4. Pomocou sťahováka (A) uvoľnite háčiky podlahovej krytiny (1).
5. Odskrutkujte upevňovacie matice (A) konzolu a odstráňte ľavú konzolu (1).

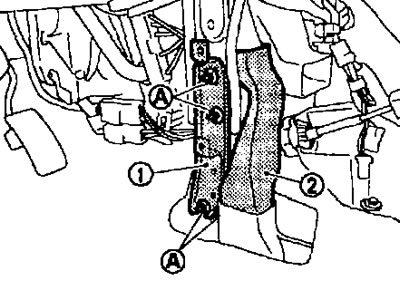

6. Odstráňte ľavý vzduchový kanál na úrovni nôh (2). Pozri kapitolu «Kúrenie a ventilačný systém klimatizácie».
7. Odstráňte svorku (A) podlahové elektrické rozvody.

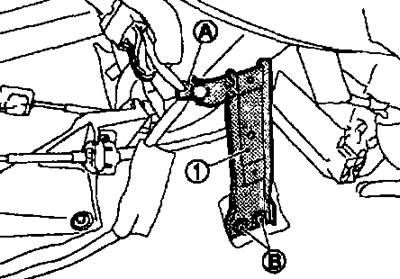

8. Odskrutkujte upevňovacie matice (IN) konzolu a odstráňte pravú konzolu (1).

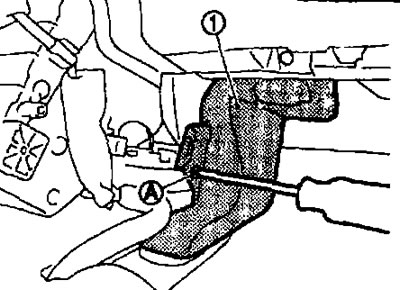

9. Odstráňte skrutku (A), potom odstráňte pravý vzduchový kanál na úrovni nôh (1). Pozri kapitolu «Kúrenie a ventilačný systém klimatizácie».

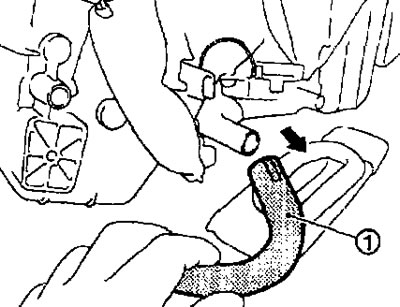

10. Odpojte vypúšťaciu hadicu (1) z potrubia.

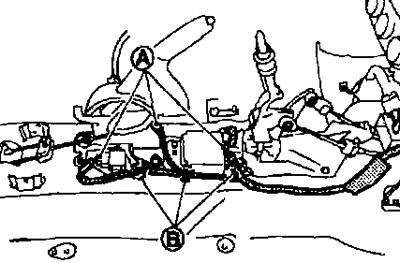

11. Odpojte konektory (A). Odstráňte montážne spony (IN) podlahové elektrické rozvody.
12. Demontujte zostavu riadiacej páky manuálnej prevodovky (pri modeloch s manuálnou prevodovkou). Pozri kapitolu «Spojka a manuálna prevodovka».
13. Demontujte zostavu ovládacieho mechanizmu CVT (na modeloch s CVT). Pozri kapitolu «Plynule meniteľná automatická prevodovka (CVT)».
14. Demontujte zostavu ovládania parkovacej brzdy. Pozri kapitolu «Brzdový systém».
15. Demontujte jednotku diagnostického snímača.

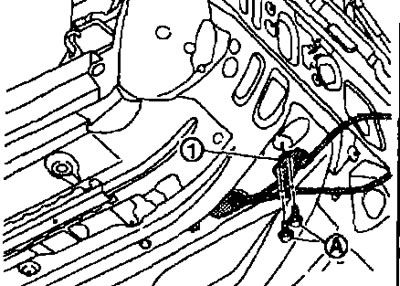

16. Odstráňte upevňovacie skrutky (A) z držiaka na výber prevodového stupňa a radiaceho lanka (1) (pri modeloch s manuálnou prevodovkou). Pozri kapitolu «Spojka a manuálna prevodovka».

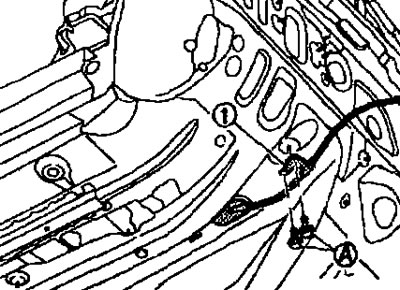

17. Odstráňte upevňovacie skrutky (A) z držiaka ovládacieho kábla (1) (na modeloch s CVT). Pozri kapitolu «Plynule meniteľná automatická prevodovka (CVT)».

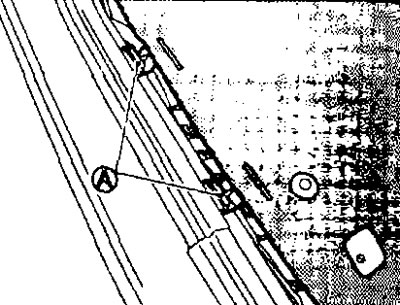

18. Odstráňte podlahovú krytinu z montážnych svoriek (A) a z auta.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
