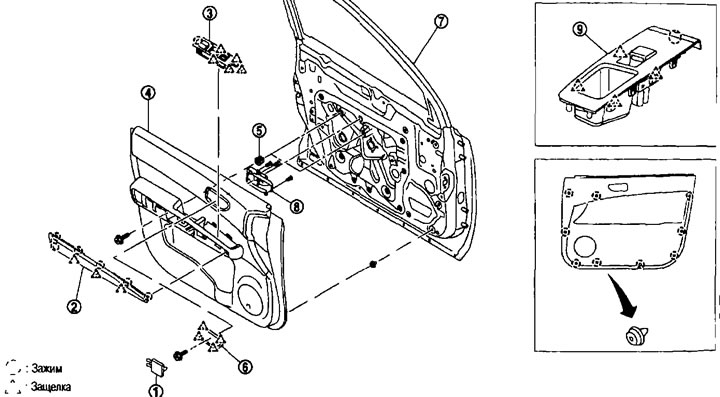

Dokončenie dverí. 1. Čiapočka obloženia dverí; 2. Obloženie lakťovej opierky; 3. Obloženie spínača elektrického okna ľavých dverí; 4. Obloženie predných dverí; 5. Gumové puzdro; 6. Vnútorný kryt rukoväte; 7. Panel predných dverí; 8. Vnútorná kľučka predných dverí; 9. Obloženie spínača elektrického okna pravých dverí.
Odstránenie a inštalácia
Odstránenie
1. Úplne spustite predné dvierka.

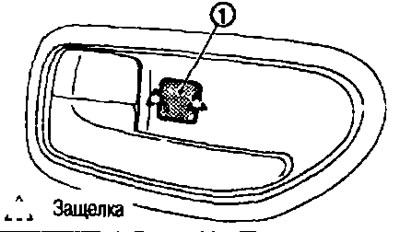

2. Pomocou sťahováka odstráňte zátku obloženia dverí (1).

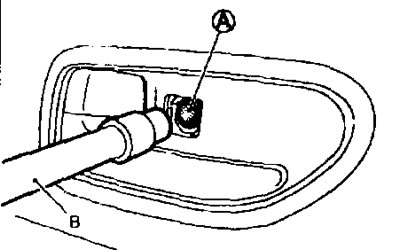

3. Pomocou nástroja (IN) odstráňte skrutku (A), ktorý sa nachádza na zadnej strane zástrčky obloženia dverí.

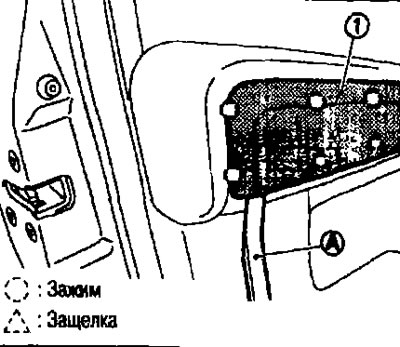

4. Pomocou sťahováka (A) odstráňte obloženie lakťovej opierky (1).

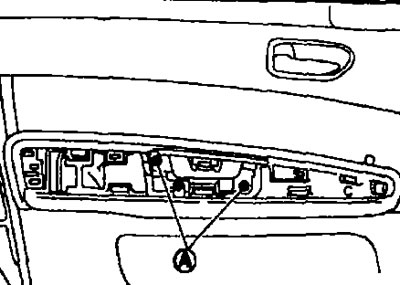

5. Odstráňte skrutky (A), znázornené na obrázku.

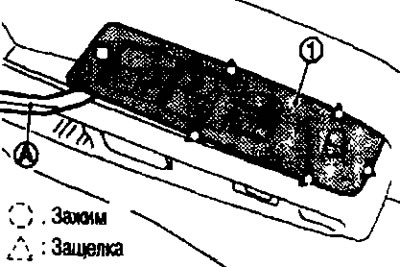

6. Pomocou sťahováka (A) zdvihnite obloženie spínača okna (1).
7. Odpojte konektor od spínača elektrického ovládania okien a odstráňte obloženie spínača.

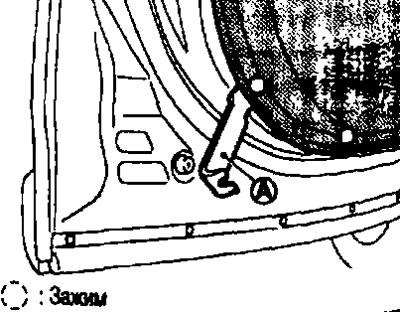

8. Vložte sťahovák (A) medzi obloženie dverí a panel dverí a uvoľnite upevňovacie spony obloženia dverí zdola nahor.
9. Oddeľte obloženie dverí a vyberte ho smerom dovnútra.

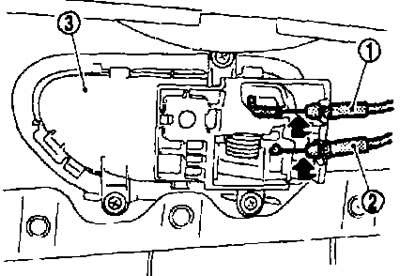

10. Odpojte kábel tlačidla zámku (1) a vnútorný kábel rukoväte (2) zo zostavy vnútornej kľučky dverí (3).
11. Odstráňte obloženie predných dverí.
12. Po odstránení obloženia dverí odstráňte nasledujúce komponenty:
- vnútorná rukoväť, pozri časť nižšie «Dvere a zámky»;
- vnútorné obloženie rukoväte.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Pozornosť. Pri inštalácii obloženia dverí skontrolujte, či sú spony správne usadené nad otvormi v bočnom paneli karosérie, a potom ich zatlačte dovnútra.
