Pozornosť. Nedemontujte komponenty sedadla predného spolujazdca v rámci bodkovanej čiary znázornenej na obrázku.

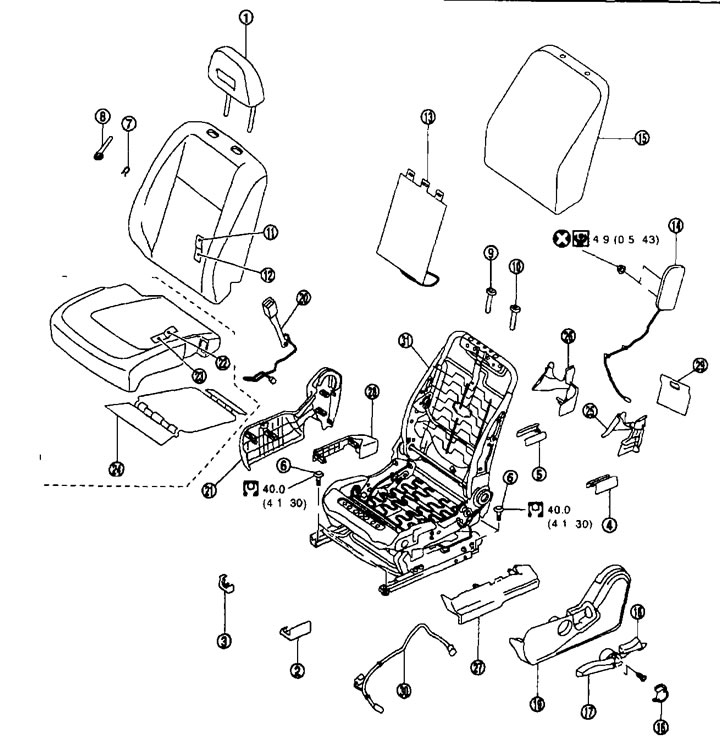

Predné sedadlá. 1. Opierka hlavy; 2. Predný kryt vonkajšej koľajnice sedadla; 3. Predný kryt vnútorného vedenia sedadla; 4. Kryt vonkajšieho vedenia zadného sedadla; 5. Kryt vnútornej koľajnice zadného sedadla; 6. skrutka TORX; 7. poistný krúžok; 8. Rukoväť páky bedrovej opierky; 9. Zámok opierky hlavy (odomknúť); 10. Zámok opierky hlavy (na blokovanie); 11. Obloženie operadla sedadla; 12. Čalúnenie operadla sedadla; 13. Vyhrievanie operadla sedadla; 14. Modul bočného airbagu; 15. Zariadenie na elimináciu škrípania operadla sedadla; 16. Dokončenie rukoväte zdvíhacej páky; 17. Zdvihnite rukoväť páky; 18. Sklopná rukoväť páky; 19. Vonkajšie čalúnenie vankúša sedadla; 20. Spona bezpečnostného pásu; 21. Vnútorné obloženie vankúša sedadla; 22. Obloženie sedacej časti; 23. Čalúnenie sedacej časti; 24. Vyhrievanie vankúša sedadla; 25. Vonkajší kryt sklápacieho mechanizmu; 26. Vnútorný kryt sklápacieho mechanizmu; 27. Vonkajšie obloženie koľajníc sedadla; 28. Vnútorné obloženie koľajníc sedadla; 29. Ochranná podložka operadla sedadla; 30. Zapojenie sedadla; 31. Zostava rámu operadla sedadla.

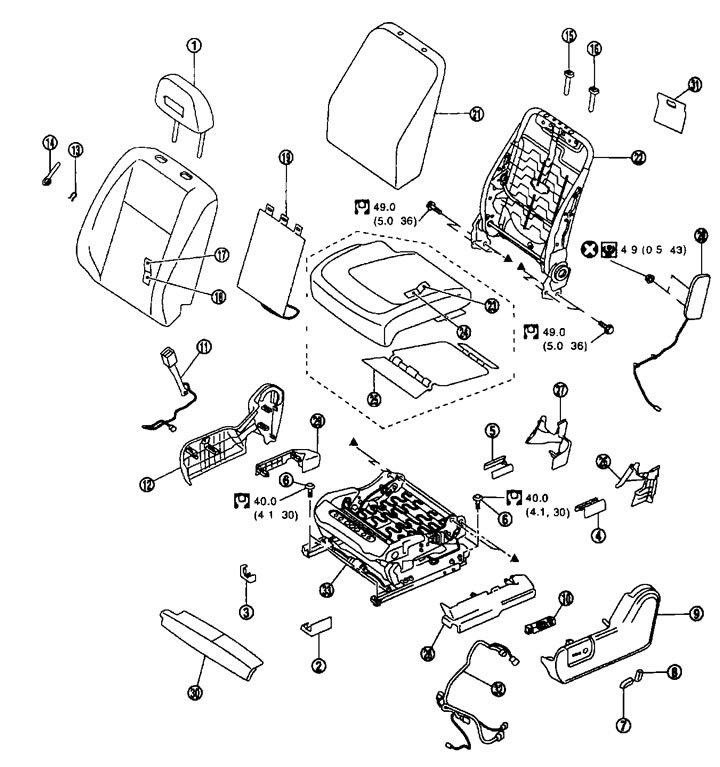

Elektrické sedadlo. 1. Opierka hlavy; 2. Predný kryt vonkajšej koľajnice sedadla; 3. Predný kryt vnútorného vedenia sedadla; 4. Kryt vonkajšieho vedenia zadného sedadla; 5. Kryt vnútornej koľajnice zadného sedadla; 6. skrutka TORX; 7. Rukoväť spínača na posúvanie sedadla dopredu a dozadu a zdvíhanie sedáku hore a dole; 8. Rukoväť spínača sklonu operadla sedadla; 9. Vonkajšie čalúnenie vankúša sedadla; 10. Elektrické spínače sedadiel; 11. Spona bezpečnostného pásu; 12. Obloženie interiéru sedacej časti; 13. Poistný krúžok; 14. Rukoväť páky bedrovej opierky; 15. Zámok opierky hlavy (na odblokovanie); 16. Zámok opierky hlavy (na blokovanie); 17. Obloženie operadla sedadla; 18. Čalúnenie operadla sedadla; 19. Vyhrievanie operadla sedadla; 20. Modul bočného airbagu; 21. Zariadenie na elimináciu škrípania operadla sedadla; 22. Rám operadla sedadla; 23. Obloženie vankúša sedadla; 24. Čalúnenie sedacej časti; 25. Vyhrievanie vankúša sedadla; 26. Vonkajší kryt sklápacieho mechanizmu; 27. Vnútorný kryt sklápacieho mechanizmu; 28. Vonkajšie obloženie koľajníc sedadla; 29. Vnútorné obloženie koľajníc sedadla; 30. Obloženie predného sedadla; 31. Ochranná podložka operadla sedadla; 32. Zapojenie sedadla; 33. Rám sedacieho vankúša.
Odstránenie a inštalácia
Odstránenie
Pozornosť.
- Aby ste predišli poškodeniu komponentov, pri demontáži a inštalácii ich zakryte handričkou.
- Pred odstránením predného sedadla otočte kľúč zapaľovania do polohy «OFF», odpojte oba káble od batérie a počkajte aspoň 3 minúty.
Poznámka. Pred vykonaním práce skontrolujte umiestnenie konektorov.
1. Odstráňte opierku hlavy.
2. Odstráňte kryty zadnej vonkajšej a vnútornej koľajnice sedadla.
3. Odstráňte zadnú vnútornú montážnu skrutku TORX.
4. Odstráňte zadnú vonkajšiu montážnu skrutku TORX.
5. Odstráňte predné vonkajšie a vnútorné kryty koľajníc sedadla.
6. Odstráňte prednú vonkajšiu montážnu skrutku TORX.
7. Odstráňte prednú vnútornú montážnu skrutku TORX.
8. Uveďte operadlo do zvislej polohy.
9. Odpojte konektor pod sedadlom a odstráňte príchytky káblov.
10. Vyberte sedadlo z vozidla.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Pozor:
- Pred inštaláciou otočte kľúč zapaľovania do polohy «OFF», odpojte oba káble od batérie a počkajte aspoň 3 minúty.
- Zaistite vedenie pomocou svoriek.
Demontáž a montáž
Operadlo sedadla (s manuálnym pohonom)
Demontáž
1. Fotografia rukoväte páky bedrovej opierky (len na sedadle vodiča).

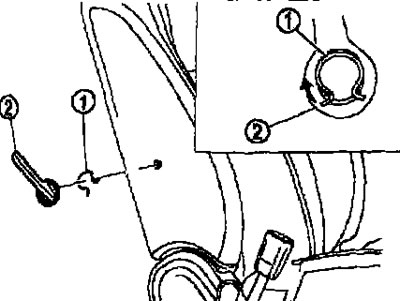

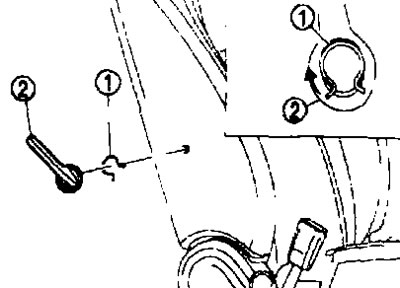

- Zaveste háčik na poistný krúžok (1) Potiahnite nahor a vyberte rukoväť páky bedrovej opierky (2) z rámu operadla sedadla.
2. Odstráňte čalúnenie a čalúnenie operadla sedadla.
- Odstráňte držiak (1) na zadnej strane operadla sedadla.

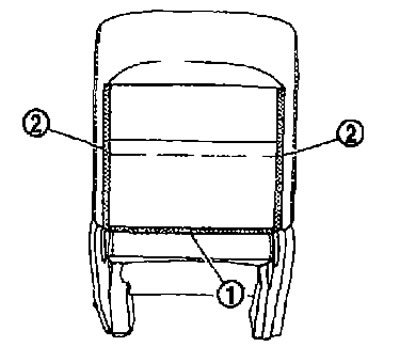

- Uvoľnite uzáver (2) na zadnej strane operadla sedadla.
- Odstráňte držiak operadla sedadla (3).

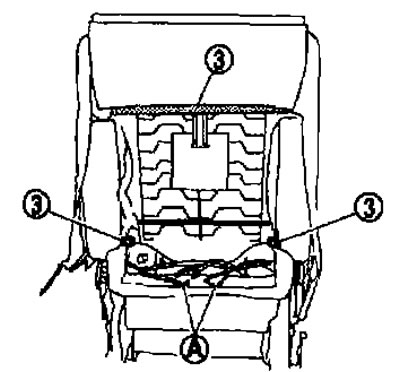

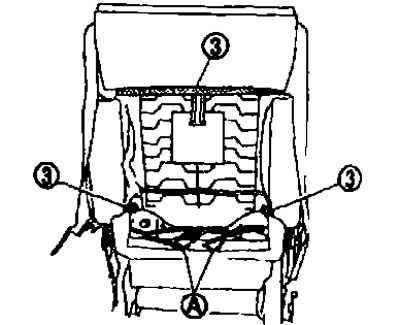

- Odpojte konektory (A) a odstráňte svorku elektrického vedenia.

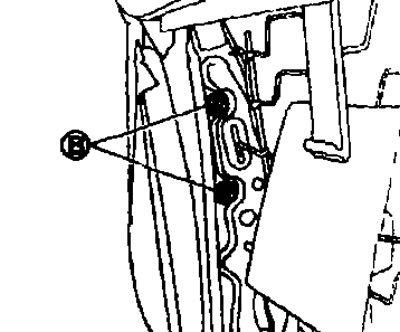

- Odskrutkujte upevňovaciu maticu (IN) modul airbagu.
- Odstráňte svorku opierky hlavy.

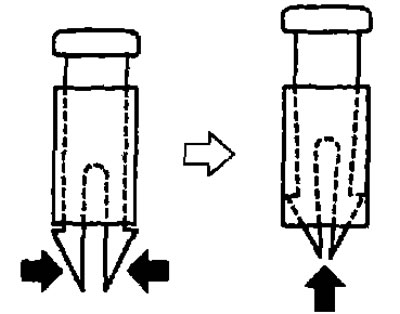

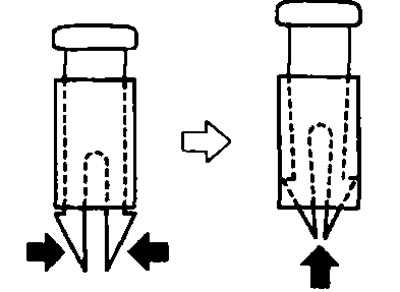

Pozornosť. Pred inštaláciou svorky opierky hlavy skontrolujte smer. inštalácie vpredu, vzadu, vpravo a vľavo.
- Odstráňte čalúnenie a čalúnenie operadla z rámu operadla sedadla.
- Odstráňte modul airbagu.
- Odopnite drôtené krúžky a oddeľte čalúnenie od vypchávky.
3. Odstráňte nástroj na vŕzganie operadla sedadla.
Montáž
Montáž sa vykonáva v opačnom poradí ako pri demontáži.
Pozornosť. Znova nainštalujte drôtené krúžky obloženia operadla sedadla a potom bezpečne pripojte obloženie alebo šnúru obloženia k bočnému drôtu čalúnenia.
Sedací vankúš (s manuálnym pohonom)
Demontáž
Pozornosť. Nerozoberajte sedák sedadla predného spolujazdca. Vymeňte ho vždy ako súpravu. Informácie o náhradných dieloch pre sedák predného spolujazdca nájdete v príslušnom katalógu.
1. Odstráňte vonkajšie obloženie sedacej časti.
- Uvoľnite západky a odstráňte obloženie na rukoväti zdvíhacej páky (1) (len na sedadle vodiča).

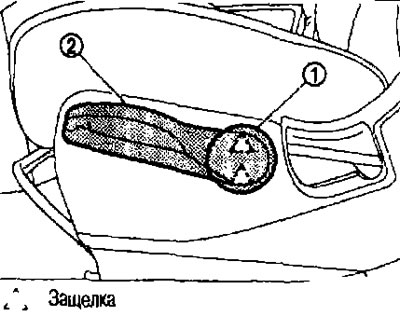

- Odskrutkujte upevňovacie skrutky a odstráňte rukoväť zdvíhacej páky (2) (len na sedadle vodiča).

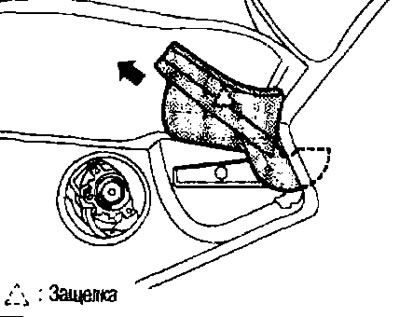

- Vytiahnite rukoväť naklápacej páky zo záberu so západkou a vyberte ju.
- Odstráňte skrutku (A).

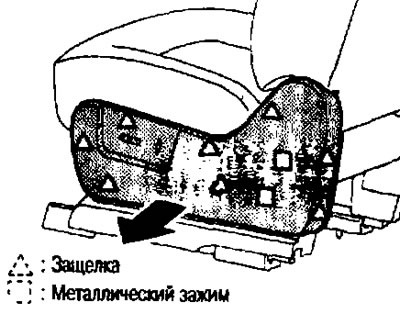

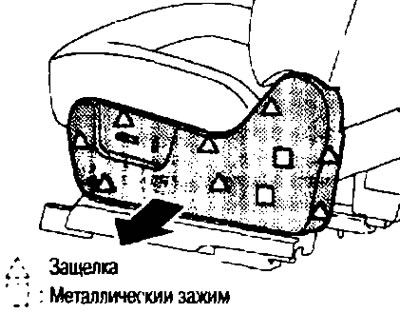

- Uvoľnite kovové spony a západky a odstráňte vonkajšie obloženie sedáku.
2. Odstráňte sponu bezpečnostného pásu.
3. Odstráňte vnútorné obloženie vankúša sedadla.

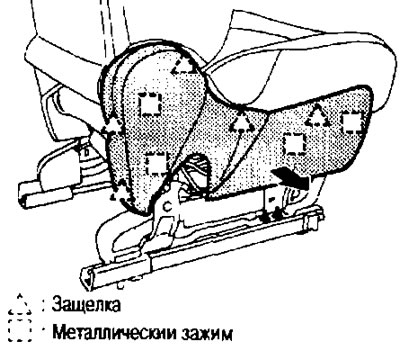

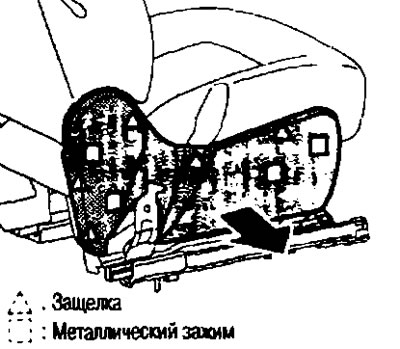

- Uvoľnite kovové spony a západky a odstráňte vnútorné obloženie vankúša sedadla.
4. Odstráňte čalúnenie a čalúnenie sedacej časti.
- Odstráňte držiak vankúša sedadla.

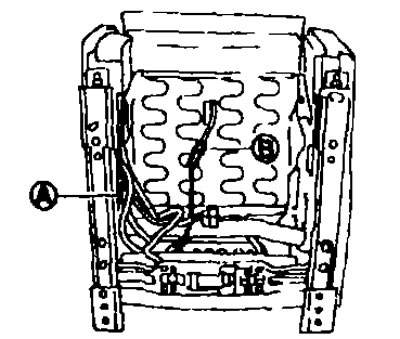

- Odpojte konektor od ohrievača (A).

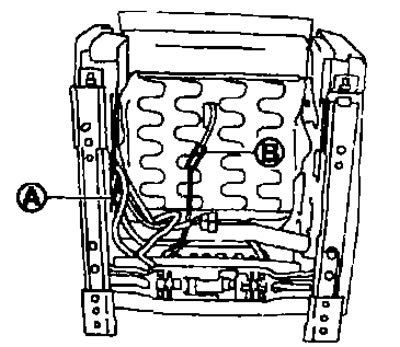

- Odpojte konektor od jednotky detekcie cestujúcich (IN) (len na sedadle spolujazdca).
- Odstráňte čalúnenie a čalúnenie vankúša z rámu vankúša sedadla.
- Odopnite drôtené krúžky a oddeľte čalúnenie od vypchávky (len na sedadle vodiča).
5. Odstráňte vonkajšie a vnútorné kryty sklápacieho mechanizmu.
6. Odstráňte vonkajšie obloženie koľajničky sedadla (len na sedadle vodiča).

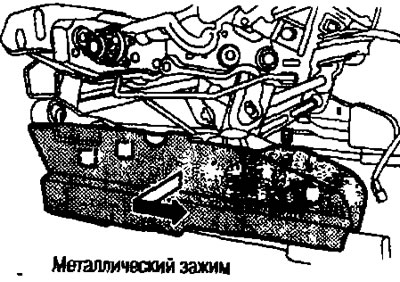

- Uvoľnite kovové spony a odstráňte vonkajší obklad koľajničky sedadla.
7. Odstráňte vnútorné obloženie koľajničky sedadla (len na sedadle vodiča).

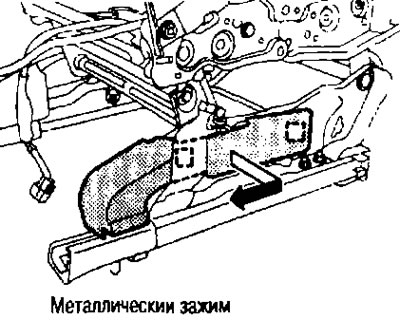

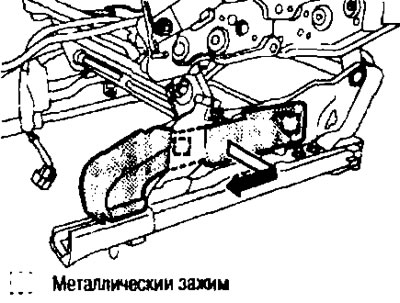

- Uvoľnite kovové spony a odstráňte vnútorné obloženie koľajničky sedadla.
Montáž
Montáž sa vykonáva v opačnom poradí ako pri demontáži.
Pozornosť. Znova nainštalujte krúžky drôtu obloženia vankúša sedadla a potom bezpečne pripojte obloženie alebo kábel obloženia k bočnému drôtu čalúnenia.
Operadlo sedadla (s elektrickým pohonom)
Demontáž

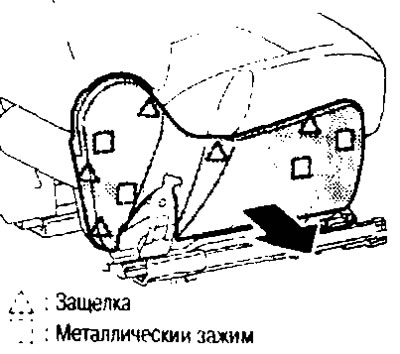

1. Odstráňte vonkajšie obloženie sedacej časti.

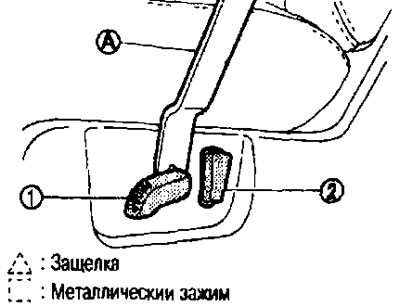

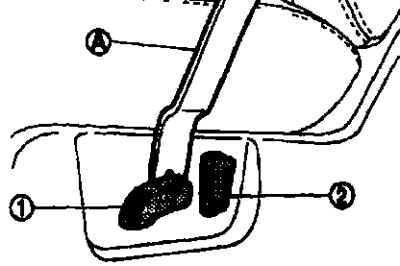

- Pomocou sťahováka (A) odstráňte rukoväť spínača na posúvanie sedadla dopredu a dozadu a zdvíhanie sedáku nahor a nadol (1) a rukoväť spínača sklonu operadla sedadla (2).
- Uvoľnite kovové spony a západky a odstráňte vonkajšie obloženie sedáku.
- Odstráňte spínače sedadla. Pozri nižšie.
2. Odstráňte sponu bezpečnostného pásu.
3. Odstráňte vnútorné obloženie vankúša sedadla.
- Uvoľnite kovové spony a západky a odstráňte vnútorné obloženie vankúša sedadla.
4. Odstráňte rukoväť páky bedrovej opierky (len na sedadle vodiča).
- Zaveste háčik na poistný krúžok (1), vytiahnite a vyberte rukoväť páky bedrovej opierky (2) z rámu operadla sedadla.
5. Odstráňte čalúnenie a čalúnenie operadla sedadla.
- Odstráňte držiak (1) na zadnej strane operadla sedadla.

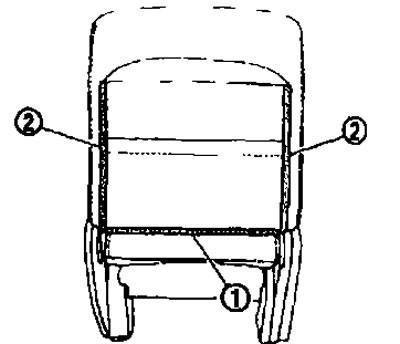

- Uvoľnite uzáver (2) na zadnej strane operadla sedadla.
- Odstráňte držiak operadla sedadla (3).
- Odpojte konektory (A) a odstráňte svorku elektrického vedenia.

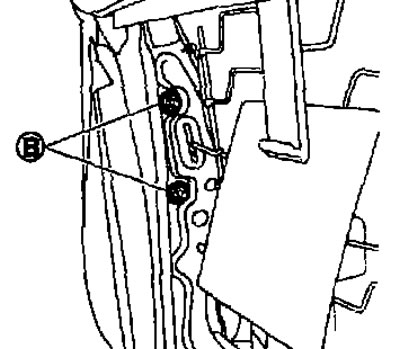

- Odskrutkujte upevňovaciu maticu (IN) modul airbagu.
- Odstráňte svorku opierky hlavy.
Pozornosť. Pred inštaláciou svorky opierky hlavy skontrolujte smer inštalácie vpredu, vzadu, vpravo a vľavo.
- Odstráňte čalúnenie a čalúnenie operadla z rámu operadla sedadla.
- Odstráňte modul airbagu.
- Odopnite drôtené krúžky a oddeľte čalúnenie od vypchávky.
6. Odstráňte nástroj na vŕzganie operadla sedadla.
7. Demontujte rám operadla sedadla.

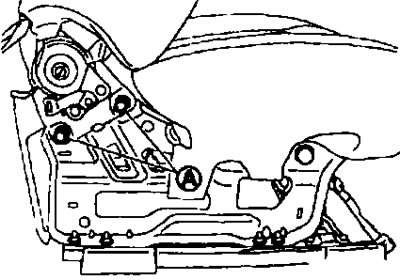

- Odskrutkujte upevňovacie skrutky (A) rámy operadiel sedadiel.
Montáž
Montáž sa vykonáva v opačnom poradí ako pri demontáži.
Pozornosť. Znova nainštalujte drôtené krúžky obloženia operadla sedadla a potom bezpečne pripojte obloženie alebo šnúru obloženia k bočnému drôtu čalúnenia.
Sedací vankúš (s elektrickým pohonom)
Demontáž
Pozornosť. Nerozoberajte sedák sedadla predného spolujazdca. Vymeňte ho vždy ako súpravu. Informácie o náhradných dieloch pre sedák predného spolujazdca nájdete v príslušnom katalógu.
1. Odstráňte vonkajšie obloženie sedacej časti.
- Pomocou sťahováka (A) odstráňte rukoväť spínača na posúvanie sedadla dopredu a dozadu a zdvíhanie sedáku nahor a nadol (1) a rukoväť spínača sklonu operadla sedadla (2).

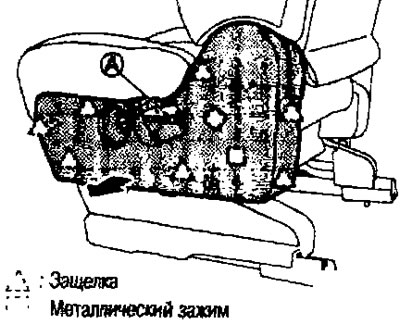

- Uvoľnite kovové spony a západky a odstráňte vonkajšie obloženie sedáku.
- Odstráňte spínače sedadla. Pozri nižšie.
2. Odstráňte sponu bezpečnostného pásu.
3. Odstráňte vnútorné obloženie vankúša sedadla.
- Uvoľnite kovové spony a západky a odstráňte vonkajšie obloženie sedáku.
4. Demontujte zostavu operadla sedadla.

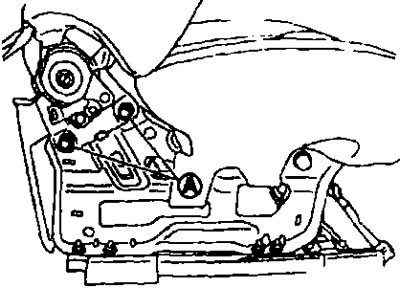

- Odskrutkujte upevňovacie skrutky (A) konektory operadla sedadla.
5. Odstráňte čalúnenie a čalúnenie sedacej časti.
- Odstráňte držiak vankúša sedadla.
- Odpojte konektor od ohrievača (A).
- Odpojte konektor od jednotky detekcie cestujúcich (IN) (len na sedadle spolujazdca).
- Odstráňte čalúnenie a čalúnenie zo zostavy vankúša sedadla.
- Odopnite drôtené krúžky a oddeľte čalúnenie od vypchávky (len na sedadle vodiča).
6. Odstráňte vonkajší a vnútorný sklopný kryt.
7. Odstráňte obloženie koľajničky vonkajšieho sedadla (len na sedadle vodiča).

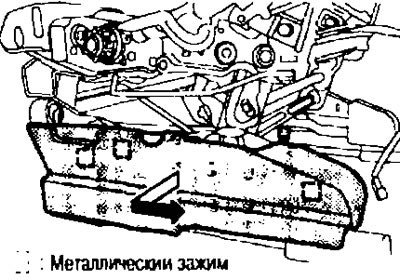

- Uvoľnite kovové spony a odstráňte vonkajší obklad koľajničky sedadla.
- Odstráňte vnútorné obloženie koľajnice sedadla (len na sedadle vodiča).
- Uvoľnite kovové spony a odstráňte vnútorné obloženie koľajničky sedadla.
9. Odstráňte čalúnenie predného sedadla.
Montáž
Montáž sa vykonáva v opačnom poradí ako pri demontáži.
Pozornosť. Znova nainštalujte krúžky drôtu obloženia vankúša sedadla a potom bezpečne pripojte obloženie alebo kábel obloženia k bočnému drôtu čalúnenia.
