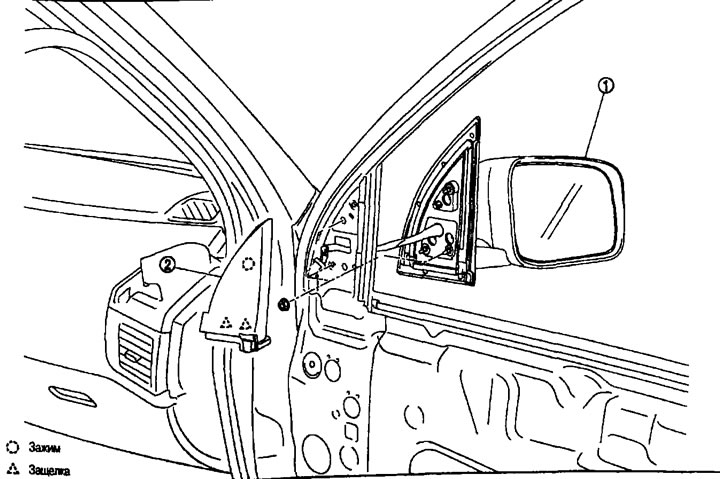

Odstránenie 1. Montáž spätného zrkadla; 2. Rohový kryt spätného zrkadla.

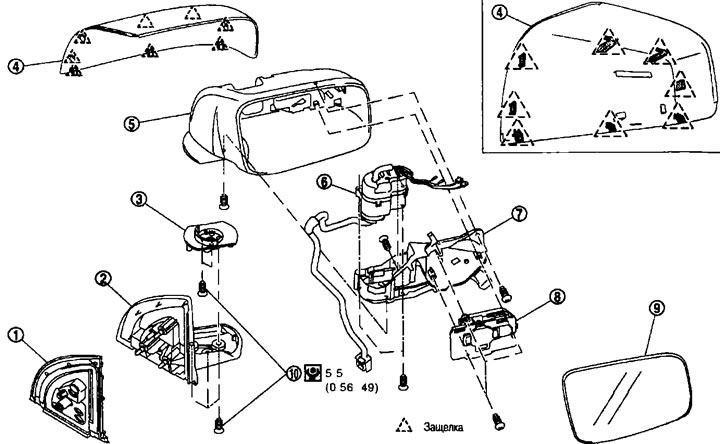

Demontáž 1. Výplň; 2. Základňa; 3. Základná doska; 4. Kryt spätného zrkadla; 5. Telo; 6. Napájanie; 7. Držiak; 8. Pohon; 9. Zrkadlové sklo; 10. TORX skrutka.
Odstránenie a inštalácia
Pozornosť. Nepoškodzujte kryty vonkajších spätných zrkadiel.
Odstránenie
1. Odstráňte obloženie predných dverí. Pozri kapitolu «Vonkajšie vnútorné vybavenie».
2. Odstráňte kryt rohu vonkajšieho spätného zrkadla.
3. Odpojte konektor od spätného zrkadla.
4. Odskrutkujte upevňovacie matice spätného zrkadla a vyberte zostavu spätného zrkadla.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Demontáž a montáž
Demontáž
1. Umiestnite telo zrkadla sklom nahor.
2. Naneste pásik ochrannej pásky (IN) na tele zrkadla.

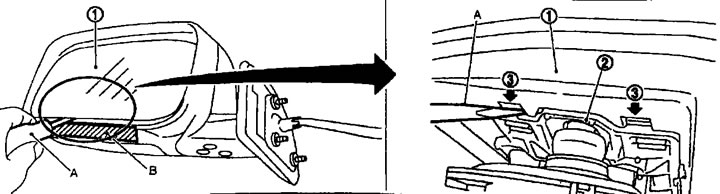

3. Vložte malý plochý skrutkovač (A) do medzery medzi zrkadlovým sklom (1) a riadiť (2) ako je znázornené na obrázku, stlačte dve západky (3) a oddeľte spodnú polovicu zrkadlového skla.
Poznámka. Pri stlačení západiek sa snažte chytiť nie 1, ale 2 západky naraz. Aby ste si uľahčili prácu, vložte do medzery skrutkovač a súčasne s ním tlačte.
4. Odpojte dve svorky od vyhrievacieho telesa zrkadla.
5. Sklo zrkadla mierne nadvihnite za spodok, uvoľnite dve horné západky a oddeľte zrkadlo od mechaniky.
Poznámka. Nedovoľte, aby sa tuk dostal do kontaktu s tesniacim prostriedkom v strede zrkadla alebo na zadnej strane skla zrkadla.
6. Uvoľnite západky a oddeľte kryt od zostavy zrkadla.
7. Odstráňte skrutky a oddeľte jednotku od zostavy zrkadla.
8. Odstráňte výplň zo základne.
9. Odstráňte skrutky TORX a oddeľte základňu od zostavy zrkadla.
10. Odstráňte skrutky TORX a oddeľte základnú dosku od zostavy zrkadla.
11. Odstráňte skrutky a oddeľte zostavu konzoly od šasi.
12. Odstráňte skrutky a odpojte napájací zdroj od držiaka.
Montáž
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Poznámka. Po inštalácii vykonajte vizuálnu kontrolu, aby ste sa uistili, že západky bezpečne zapadli.
