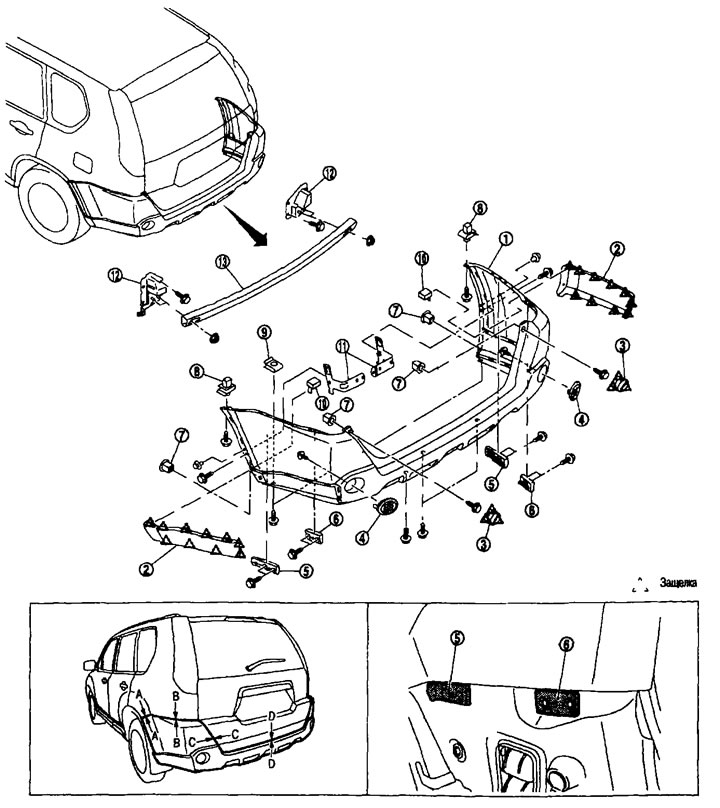

Zadný nárazník. 1. Montáž rímsy nárazníka; 2. Spodná lišta nárazníka; 3. Zástrčka; 4. Reflektor; 5. Bočná konzola «IN» nárazníky; 6. Bočná konzola «S» nárazníky; 7. Gumové puzdro; 8. Bočná konzola «A» nárazníky; 9. J-matica; 10. Lisovacia svorka; 11. Držiak bočného nárazníka; 12. Stojan na nárazníky; 13. Vystužujúce rebro.
Odstránenie a inštalácia
Odstránenie
Pozornosť. Rímsa nárazníka je vyrobená z plastu. Nevyvíjajte naň príliš veľkú silu a nedovoľte, aby sa s ním dostal olej.
1. Úplne otvorte zadné dvierka.
2. Odstráňte zadný blatník (vľavo/vpravo) a lišta zadného rohu (vľavo/vpravo). Pozri nižšie.

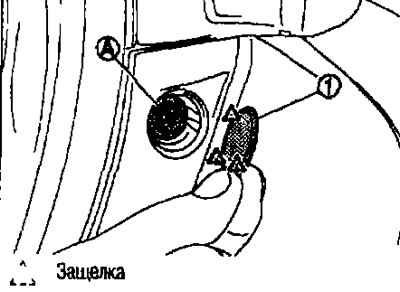

3. Odstráňte zástrčku (1), potom odstráňte upevňovaciu skrutku (A) zo zadného nárazníka (vľavo/vpravo).

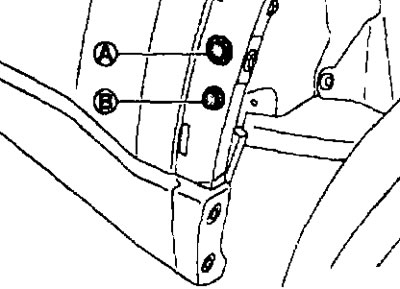

4. Odstráňte montážne spony (A) a odskrutkujte skrutky (IN) na strane zadného nárazníka (vľavo/vpravo).

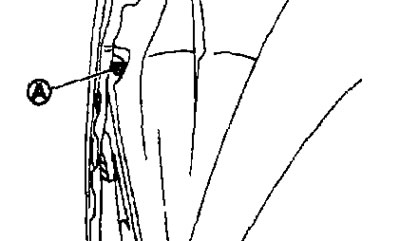

5. Odstráňte horné upevňovacie skrutky (A) zo zadného nárazníka (vľavo/vpravo).
6. Potiahnite zadný nárazník a uvoľnite ho z bočných držiakov «IN» (1) A «S» (2).

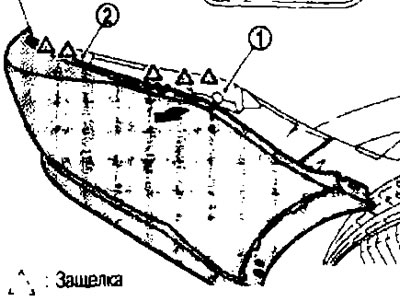

7. Odstráňte spony zo spodnej časti zadného nárazníka a odstráňte rímsu nárazníka smerom k zadnej časti auta.

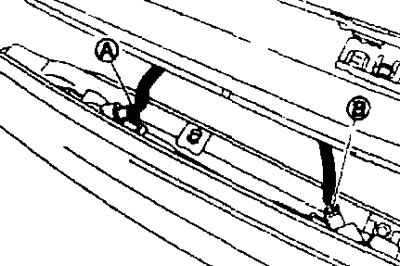

8. Odpojte konektory od zadného hmlového svetla (A) a cúvacie svetlo (IN).
9 Demontujte zostavu rímsy zadného nárazníka.
Pozor:
- Odstráňte rímsu nárazníka s partnerom, aby vám nespadol.
- Odskrutkujte upevňovacie matice z výstuhy nárazníka a potom výstuhu vyberte.
11. Odstráňte upevňovacie skrutky zo vzpery nárazníka a potom odstráňte vzperu.
12. Po odstránení rímsy zadného nárazníka odstráňte nasledujúce komponenty:
- bočný držiak zadného nárazníka (vľavo/vpravo);
- bočná konzola «A» zadný nárazník (vľavo/vpravo);
- bočná konzola «IN» zadný nárazník (vľavo/vpravo);
- bočná konzola «S» zadný nárazník (vľavo/prvý);
- spodná bočná lišta zadného nárazníka;
- retroreflektor (vľavo/vpravo);
- zostava zadného hmlového svetla, pozri kapitolu «Prístroje ovládané vodičom»;
- cúvacie svetlo, pozri kapitolu «Prístroje ovládané vodičom».
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Poznámka. Po inštalácii upravte prispôsobenie.
Zápletka | Medzera | |
Zadný nárazník-zadný blatník | A-A | 0,0-0,7 mm |
Zadný nárazník-zadný blatník | V-V | 0,0-1,0 mm |
Spodné obloženie zadného nárazníka a dverí batožinového priestoru | C-C | 3,8-8,2 mm |
Spodné obloženie zadných dverí zadného nárazníka | D-D | 5,7-10,3 mm |
