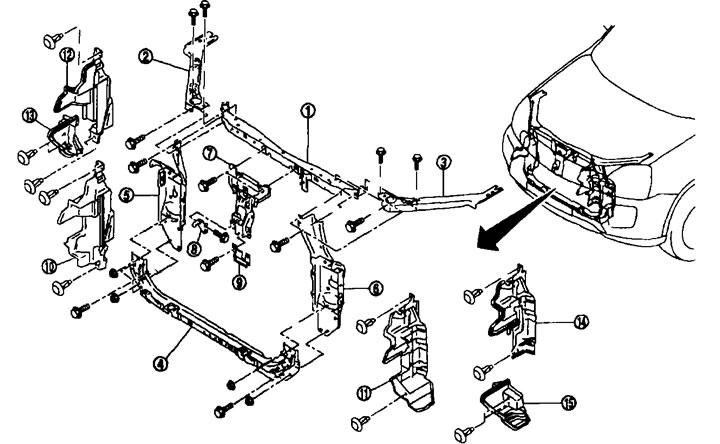

Podpora jadra radiátora. 1. Podpera jadra chladiča, horná centrálna; 2. Podpera jadra chladiča, vpravo hore; 3. Podpera jadra chladiča, vľavo hore; 4. Podpera jadra chladiča, spodná; 5. Podpera jadra chladiča, strana vpravo; 6. Podpera jadra chladiča, ľavá strana; 7. Zostava podporného stĺpika zámku veka kapoty; 8. Stredová konzola pre rímsu predného nárazníka; 9. Držiak snímača; 10. Vzduchové potrubie, pravé; 11. Ľavé vzduchové potrubie; 12. Vzduchové potrubie, vpravo hore (na modeloch s motorom M9R); 13. Vzduchové potrubie, vpravo dole (na modeloch s motorom M9R); 14. Vzduchové potrubie, vľavo hore (na modeloch s motorom M9R); 15. Dolné ľavé vzduchové potrubie (na modeloch s motorom M9R).
Odstránenie a inštalácia
Odstránenie
1. Demontujte rímsu predného nárazníka a tlmič energie. Pozrite si časť nižšie «Vonkajšie vybavenie».
2. Odstráňte výstuhu nárazníka. Pozrite si časť nižšie «Vonkajšie vybavenie».
3. Odpojte konektor od nádržky kvapaliny.
4. Demontujte predné kombinované svetlo.
5. Odstráňte nádržku ostrekovača.
6. Odpojte svorky ovládacieho kábla zámku kapoty a odstráňte zostavu zámku. Pozri vyššie.
7. Odstráňte montážne spony a odstráňte vzduchové potrubie (vľavo/vpravo).
8. Odstráňte klaksón.
9. Odstráňte bzučiak inteligentného kľúča (na modeloch so systémom inteligentných kľúčov). Pozri nižšie.
10. Odstráňte svorky elektrického vedenia zo stĺpika zámku kapoty.
11. Odskrutkujte upevňovacie skrutky vzpery zámku veka kapoty a vyberte vzperu.
12. Demontujte predný snímač nárazu.
13. Bezpečne zasuňte podpornú tyč kapoty do otvoru v držiaku motora.
Pozornosť. Uistite sa, že je kapota bezpečne zaistená.
14. Odskrutkujte upevňovacie skrutky hornej podpery jadra chladiča (vpravo/vľavo) a odstráňte podperu.
15. Odskrutkujte upevňovacie skrutky hornej stredovej podpery jadra chladiča a odstráňte podperu.
16. Odstráňte svorky elektrického vedenia z bočnej podpery jadra chladiča (vľavo).
17. Odskrutkujte upevňovacie skrutky zostavy spodnej podpery jadra chladiča.
18. Odstráňte spodnú podperu zostavy jadra chladiča, zatiaľ čo partner drží zostavu chladiča a kondenzátora, aby nespadli.
Pozornosť. Vykonajte prácu s partnerom, pretože... komponenty sú ťažké.
19. Umiestnite drevené kocky (IN) pod radiátor a kondenzátor a zviažte ich lanom (A), aby nespadli.
Pozornosť. Pracujte s partnerom, pretože... komponenty sú ťažké.
20. Odskrutkujte upevňovacie matice bočnej podpery jadra chladiča (vpravo/vľavo) a odstráňte podperu zo spodnej podpery jadra chladiča.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
