Odstránenie a inštalácia
Odstránenie
1. Odstráňte obloženie zadných bočných dverí. Pozrite si časť vyššie «Vnútorné vybavenie».
2. Odpojte konektor od reproduktora zadných bočných dverí.
3. Pomocou noža odstráňte tesniacu sieťku.
Poznámka. Pri opätovnom použití tesniacej sieťky odstrihnite butylovú pásku tak, aby zostala na tesniacej sieťke.

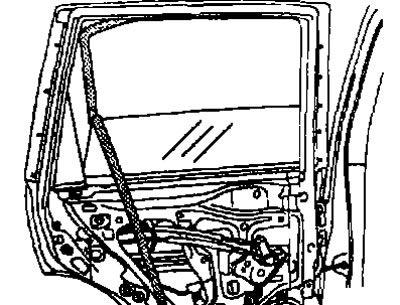

4. Čiastočne odstráňte vodiaci kanál skla (pozri obrázok nižšie).
5. Mierne nadvihnite sklo dvierok, odskrutkujte upevňovacie skrutky spodného vodidla prepážky a vyberte ho.
6. Odstráňte upevňovacie skrutky a skrutky rohového krytu a odstráňte zostavu rohového krytu.
7. Pomocou spínača elektrického ovládania okien spustite alebo zdvihnite sklo dvierok, kým nebudú viditeľné upevňovacie skrutky skla.

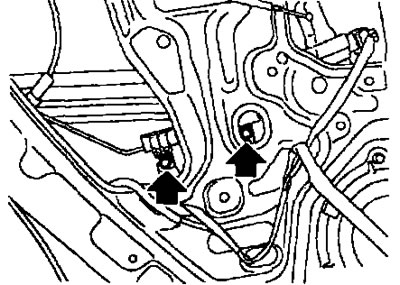

8. Odskrutkujte upevňovacie skrutky skla.

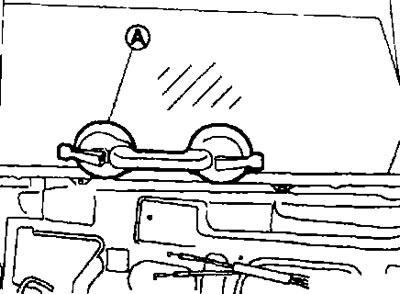

9. Nadvihnite sklo dvierok a pripevnite ho prísavkou (A).
10. Odpojte konektor od zostavy regulátora okna.

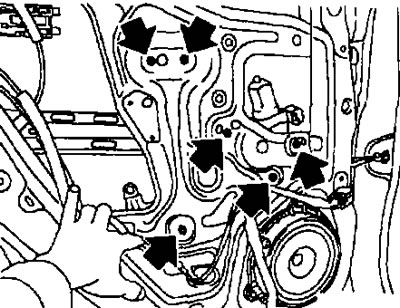

11. Odskrutkujte upevňovacie skrutky zostavy regulátora okna a vyberte ju z panelu dverí.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Demontáž a montáž
Demontáž
Demontujte motor zo zostavy regulátora okna.
Montáž
Montáž sa vykonáva v opačnom poradí ako pri demontáži.
Kontrola a nastavenie
Po odstránení skontrolujte
Skontrolujte zostavu regulátora okna nasledovne. Ak zistíte akékoľvek abnormality, vymeňte alebo aplikujte mazivo.
Skontrolujte:
- Je kábel opotrebovaný?
- Je ovládač okna deformovaný?
- stav mazania v klzných oblastiach.

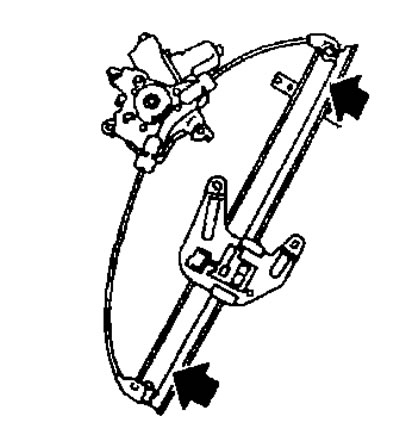

Miesta aplikácie univerzálneho maziva sú na obrázku znázornené šípkami.
Kontrola vhodnosti
- Uistite sa, že sklo tesne zapadá do drážky vodiaceho kanála.
- Okno mierne stiahnite (približne 10-20 mm) a uistite sa, že okraj skla je rovnobežný s vodidlom. Ak nie, uvoľnite upevňovacie skrutky zdvíhača okna vodiaceho prvku skla a podporného prvku a upravte polohu skla.
