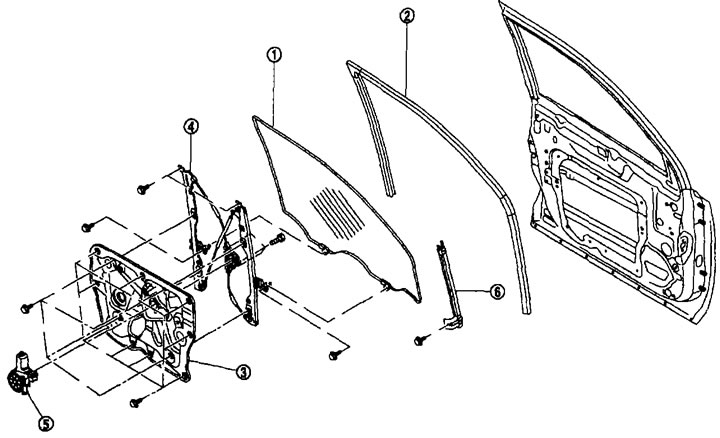

Sklo predných dverí 1. Sklo dverí; 2. sklenený vodiaci kanál; 3. Modul zostavený; 4. Zostava regulátora okien; 5. Motor zdvíhania okien; 6. Vedenie predných dverí.
Odstránenie a inštalácia
Odstránenie
1. Odstráňte obloženie predných dverí. Pozrite si časť vyššie «Vnútorné vybavenie».

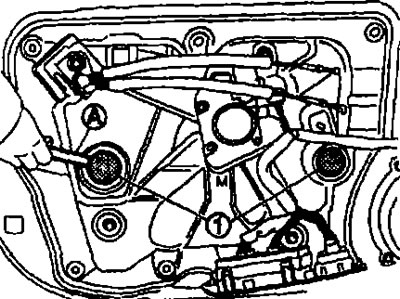

2. Pomocou sťahováka (A) odstráňte obe tesnenia (1), ako je znázornené na obrázku.
3. Sklo dvierok sklopte alebo zdvihnite pomocou hlavného spínača elektrického ovládania okien, kým nebudú viditeľné upevňovacie skrutky skla.

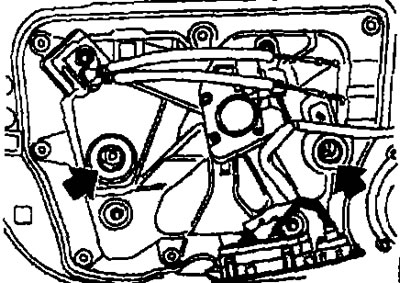

4. Odskrutkujte upevňovacie skrutky skla.

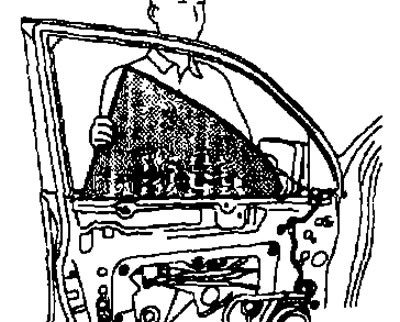

5. Uchopte sklo dvierok a vyberte ho z vodiacej lišty.
Poznámka. Po vybratí skla z dvierok nedvíhajte sklo do najvyššej polohy.
6. Odstráňte vodiaci kanálik skla.
7. Odstráňte vodidlo predných dverí.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Kontrola a nastavenie
Resetovanie systému do pôvodného stavu
V prípade vykonávania nižšie uvedených prác resetujte systém do pôvodného stavu:
- prerušenie napájania nie spínača alebo motora okna v dôsledku vypálenej poistky alebo odpojenia od batérie atď.;
- odstránenie a inštalácia zostavy regulátora okna;
- Demontáž a inštalácia zostavy motora zdvíhania okna;
- Demontáž a inštalácia konektora spínača elektrického okna;
- vrátane výmeny elektricky ovládaných okien;
- demontáž a montáž skla dverí;
- Odstránenie a inštalácia vodiaceho kanála skla.
Postup resetovania
Po inštalácii všetkých komponentov na vozidlo vykonajte nasledujúce operácie:
1. Dočasne odpojte kábel od záporného pólu batérie alebo odpojte konektor od spínača elektrického ovládania okien aspoň na 1 minútu a potom ho znova pripojte.
2. Otočte kľúč zapaľovania do polohy «ON».
3. Sklo dvierok spustite alebo zdvihnite približne do polovice.
4. Potiahnite tlačidlo úplne v smere «hore» (poloha automatického zatvárania) a podržte, kým sa sklo dvierok nezvýši do hornej polohy, a potom uvoľnite na ďalšie 2 sekundy.
5. Skontrolujte funkciu ochrany proti privretiu.
Poznámka. Postup resetovania sa môže zrušiť, ak sa sklo neustále spúšťa a zdvíha. V takom prípade vykonajte postup znova.
Kontrola funkcie proti privretiu.
1. Úplne spustite sklo dvierok.
2. Umiestnite drevený blok (drevená násada kladiva a pod.) v takmer zdvihnutej polohe.
3. V automatickom režime úplne zdvihnite okno.
- Uistite sa, že sklo mení smer bez pricviknutia dreveného bloku, zníži sa približne o 150 mm alebo do 2 sekúnd a potom sa zastaví.
- Okno by sa nemalo zdvíhať, keď je hlavný spínač elektrického ovládania okna stlačený počas zmeny smeru alebo spúšťania.
Pozor:
- Netestujte privretím akejkoľvek časti tela, ruky atď. Snažte sa vyhnúť zovretiu.
- Pred testovaním po resetovaní systému sa uistite, že funkcia automatického spustenia funguje normálne.
Kontrola vhodnosti
- Uistite sa, že sklo tesne zapadá do drážky vodiaceho kanála.
- Okno mierne stiahnite (približne 10-20 mm) a uistite sa, že okraj skla je rovnobežný s vodidlom. Ak nie, uvoľnite upevňovacie skrutky ovládača okna, vodidla, skla a podporného prvku a nastavte polohu skla.
