Odstránenie
Pozri obrázok vyššie.

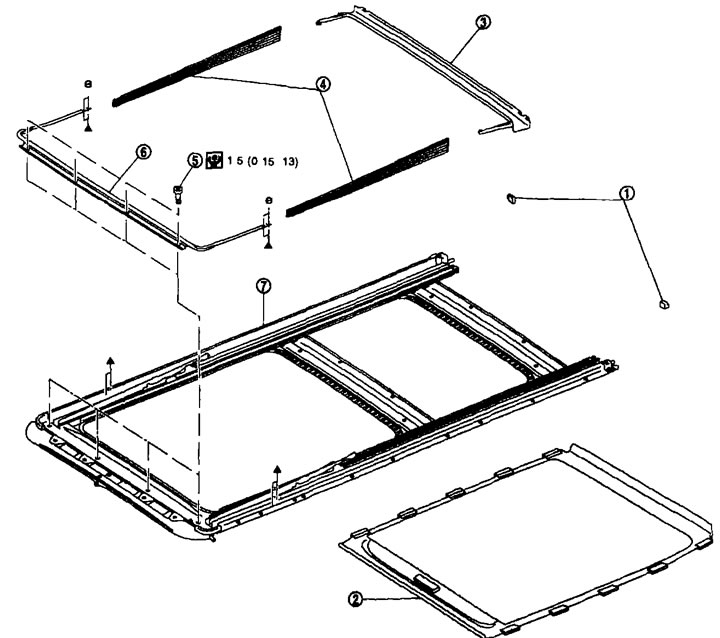

Demontáž 1. Obmedzovač slnečnej clony (vľavo/vpravo); 2. Slnečná clona; 3. Zadný odtok; 4. Bočný kryt (vľavo/vpravo); 5. skrutka TORX; 6. Deflektor; 7. Rám poklopu.
Odstránenie a inštalácia
Odstránenie
- Pracujte s partnerom.
- Pred odstránením úplne zatvorte sklenený kryt a po odstránení nezapínajte motor strešného okna.
- Pri demontáži strešného okna ich zakryte handrou, aby ste predišli poškodeniu sedadiel a čalúnenia.
1 Odstráňte strop. Pozrite si časť vyššie «Vnútorné vybavenie».
2. Odstráňte sklenený kryt. Pozri vyššie.
3. Odpojte vypúšťacie hadice.
4. Demontujte zostavu motora strešného okna. Pozri vyššie.
5. Odstráňte držiak zábradlia.
6. Odstráňte držiaky predného strešného okna (vľavo/vpravo).
7. Demontujte konzoly centrálneho strešného okna (vľavo/vpravo).
8. Odstráňte držiaky zadných poklopov (vľavo/vpravo).
9. Odstráňte matice z predného konca a bočnej koľajnice, potom odstráňte zostavu strešného okna zo strešného panelu.
10. Demontujte zostavu poklopu cez otvor zadných dverí bez poškodenia sedadiel alebo obloženia.
Inštalácia
Po inštalácii zostavy poklopu a skleneného krytu skontrolujte, či nedochádza k úniku vody a uistite sa, že neexistujú žiadne abnormality.
1. Rukou utiahnite upevňovacie skrutky na držiakoch zadného strešného okna (vpravo/vľavo).
2. Presuňte zostavu poklopu cez otvor zadných dverí a vložte zadný koniec vodidla do držiakov poklopu.
3. Rukou utiahnite upevňovacie matice z predného konca zostavy poklopu.
4. Rukou utiahnite upevňovacie skrutky na konzolách predného stredného a zadného strešného okna (vpravo/vľavo).
5. Utiahnite upevňovacie prvky diagonálne, s výnimkou upevnenia konzoly poklopu pozdĺž obvodu otvoru poklopu.
6. Utiahnite upevňovacie matice na prednom konci a bočnej koľajnici.
7. Dotiahnite skrutky konzoly strešného okna zo strany karosérie a potom zo strany vodiacej lišty.
8. Nainštalujte zostavu motora strešného okna. Pozri vyššie.
9. Pripojte vypúšťacie hadice.
10. Nainštalujte sklenený kryt. Pozri vyššie.
- Po inštalácii upravte prispôsobenie. Pozri vyššie.
11. Nainštalujte strop. Pozrite si časť vyššie «Vnútorné vybavenie».
Demontáž a montáž
Demontáž
1. Odstráňte zátku slnečnej clony (vľavo/vpravo) zo zadného konca rámu poklopu.
2. Odstráňte slnečnú clonu zo zadnej strany rámu strešného okna.
3. Odpojte zadný odtok zo zadného konca rámu strešného okna.
4. Odstráňte bočný kryt (vľavo/vpravo) zo zadného konca rámu poklopu.

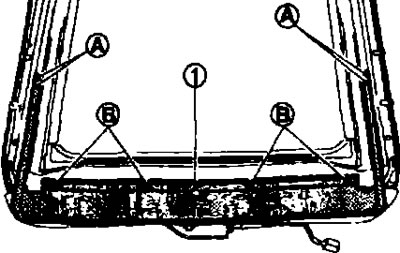

5. Odskrutkujte matice (A) a skrutky TORX (IN) a odstráňte deflektor (1).
Montáž
Montáž sa vykonáva v opačnom poradí ako pri demontáži.
Slnečná slepota
Pozri obrázok vyššie.
Odstránenie a inštalácia
Odstránenie
1. Odstráňte strop. Pozrite si časť vyššie «Vnútorné vybavenie».
2. Odstráňte zostavu poklopu. Pozri vyššie.
3. Odstráňte zarážku slnečnej clony (vľavo/vpravo) zo zadného konca rámu poklopu.
4. Odstráňte slnečnú clonu zo zadného konca rámu strešného okna.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Spínač poklopu
Pozri kapitolu «Prístroje ovládané vodičom».
Odstránenie a inštalácia
Odstránenie
Odstráňte spínač strešného okna.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
