Tesnenie diferenciálu
1. Vypustite prevodový olej.
2. Odstráňte vložku blatníka.
3. Odpojte hnacie hriadele nasledovne. Oddeľte vonkajší guľový kĺb spojovacej tyče od upevňovacieho prvku náboja, uvoľnite horné upevňovacie matice vzpery odpruženia a odskrutkujte tri matice taniera, aby ste oddelili upevňovací prvok náboja (a guľový kĺb spodného ramena predného zavesenia) zo spodného ramena. Odstráňte tri skrutky podporného ložiska (pravý hnací hriadeľ. Len modely s objemom 1,8 a 2,0 litra). Odpojte hnací hriadeľ od prevodovky, rozložte celú zostavu (koleso, vzpera, záves náboja a hnací hriadeľ) aby sa vnútorný koniec hnacej vlny oddialil od ozubeného kolesa.
4. Odstráňte olejové tesnenie, pričom dávajte pozor, aby ste nepoškriabali alebo nepoškodili hrdlo olejového tesnenia. Ak je ťažké ho odstrániť, môžete použiť špeciálny nástroj, ako je znázornené na obrázok 6.4.

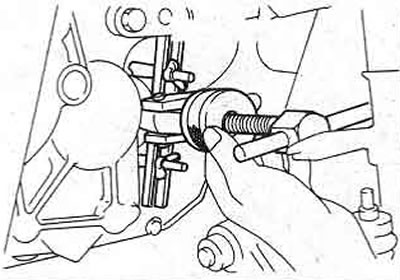

Obrázok 6.4. Pomocou extraktora odstráňte bočné tesnenie diferenciálu
5. Namažte nové olejové tesnenie čistým olejom a vložte ho do sedla.
6. Pred montážou hnacieho hriadeľa skontrolujte povrch ochranných gumených čižiem.
7. Vyčistite a namažte hnací hriadeľ, aby ste chránili tesniace chlopne počas inštalácie. Pozrite si časť 8.
8. Naplňte prevodovku olejom.
Olejové tesnenie vstupného hriadeľa (spojka)
9. Demontujte prevodovku z vozidla.
10. Na modeloch s objemom 1,6 litra odstráňte kryt prevodovky, vyberte hnaný hriadeľ, vstupný hriadeľ a otočte zostavu vloženého kolesa. Vytlačte tesnenie.
11. Na všetkých ostatných modeloch odstráňte kryt prevodovky a komponenty spiatočky a voliča a odstráňte vstupný a výstupný hriadeľ. Odstráňte tesnenie.
12. Namažte nové olejové tesnenie čistým olejom.
13. Pred inštaláciou vstupného hriadeľa skontrolujte, či na ňom nie sú otrepy, škrabance alebo iné poškodenia, ktoré by mohli poškodiť tesnenie.
14. Vyčistite a namažte hnací hriadeľ, aby ste chránili tesniace chlopne počas inštalácie, potom namontujte prevodovku podľa popisu v príslušnej kapitole tejto časti
15. Odpojte tyč voliča prevodovky od strmeňa tyče voliča.
16. Vytlačte rolovací kolík zaisťujúci strmeň ku koncu tyče (Obrázok 6.5). Odstráňte strmeň a gumenú manžetu.

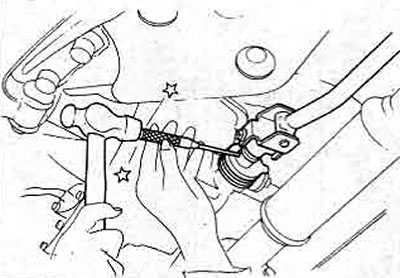

Obrázok 6.5. Vyrazenie valcového čapu traverzy mechanizmu voliča
17. Odstráňte olejové tesnenie.
18. Po namazaní olejom vložte nové tesnenie.
19. Nainštalujte gumenú manžetu a strmeň a vložte nový kolík na upevnenie strmeňa.
20. Nainštalujte spojenie podľa popisu v Kapitola 3.
