Elektrické zariadenia
Elektrické obvody
Všeobecná elektrická schéma (všetky modely T12)
0
Открыть большую картинку в новой вкладке »

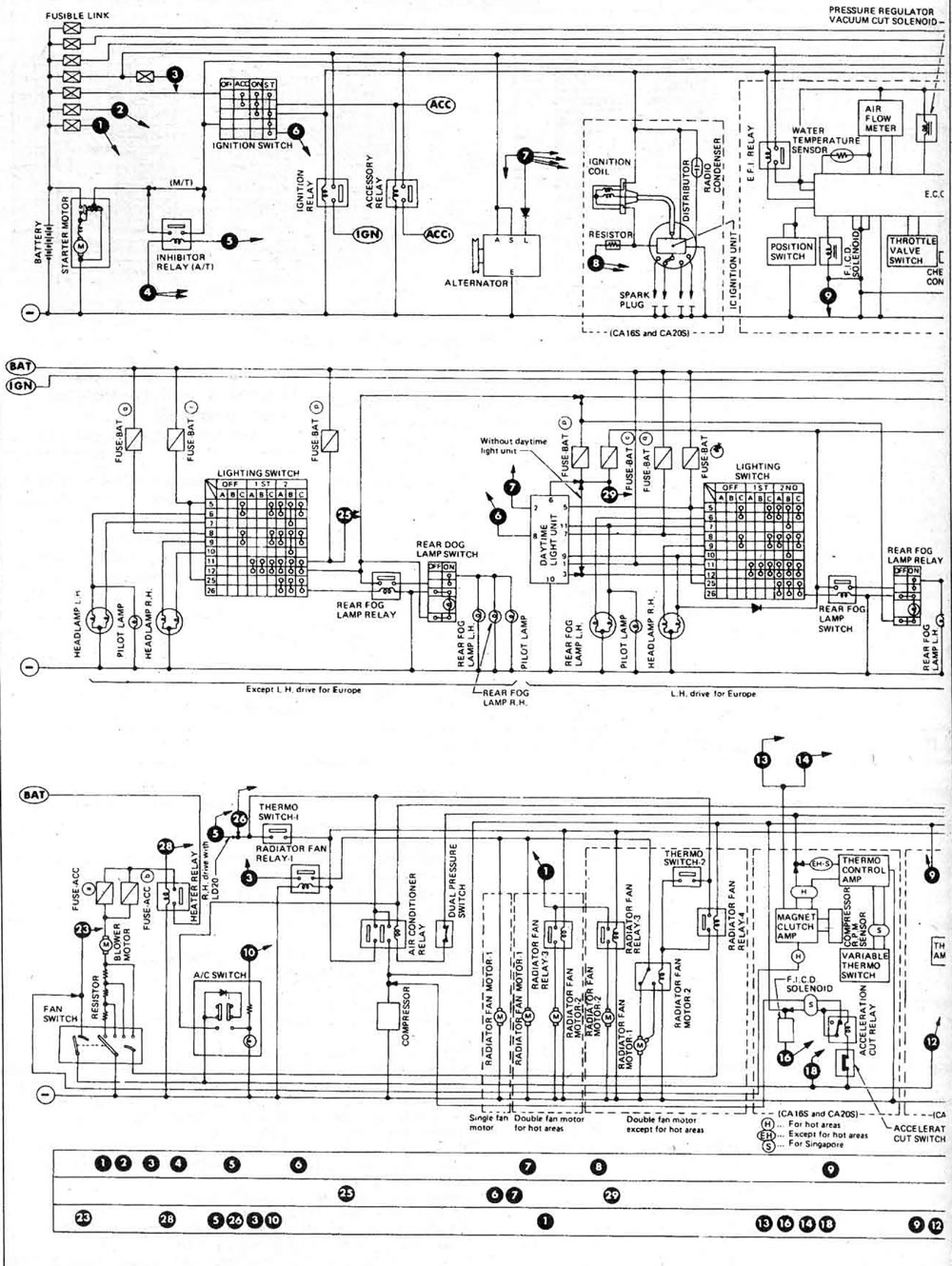

Obrázok 12.16.1. Všetky modely T12
Открыть большую картинку в новой вкладке »

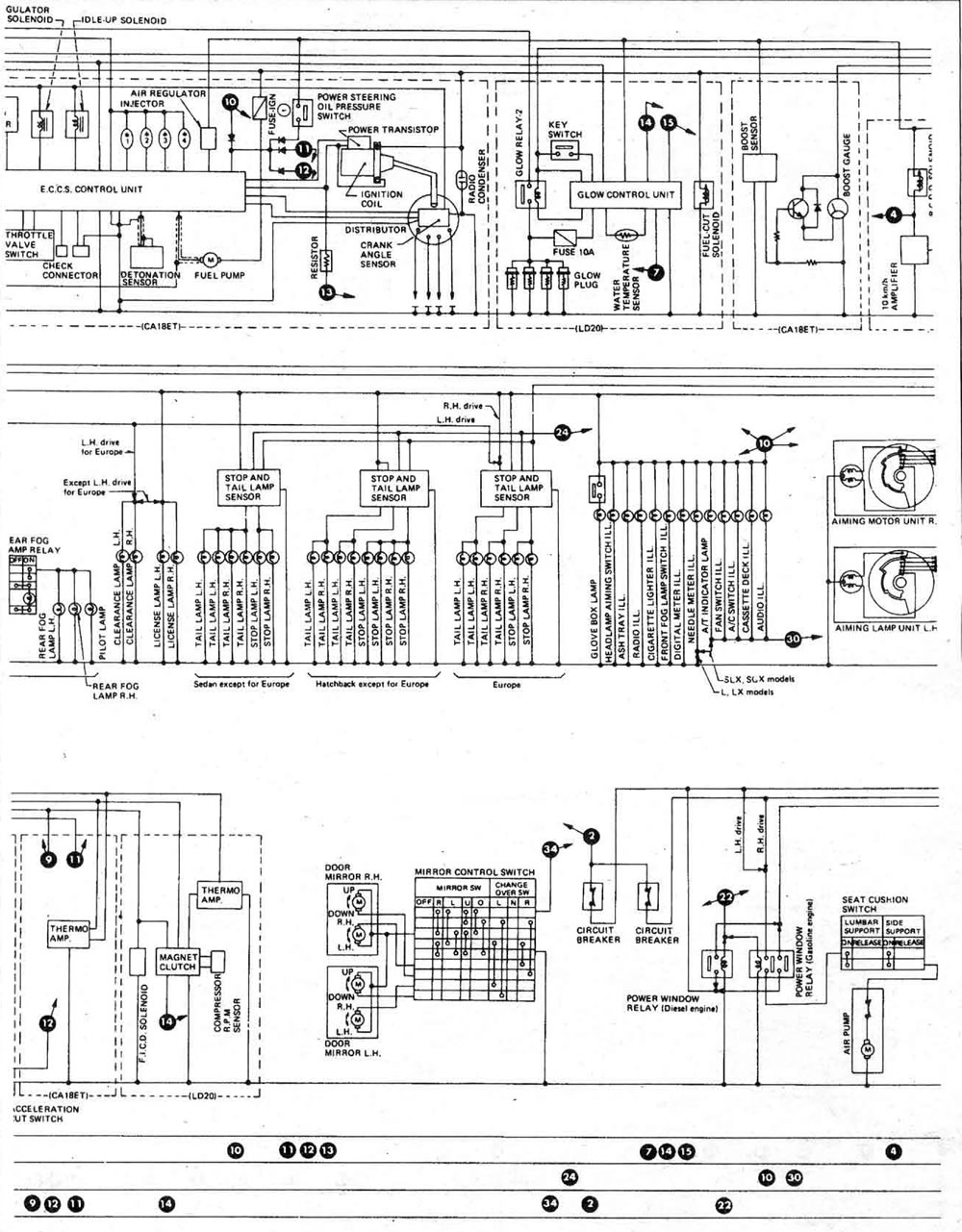

Obrázok 12.16.2. Všetky modely T12
Открыть большую картинку в новой вкладке »

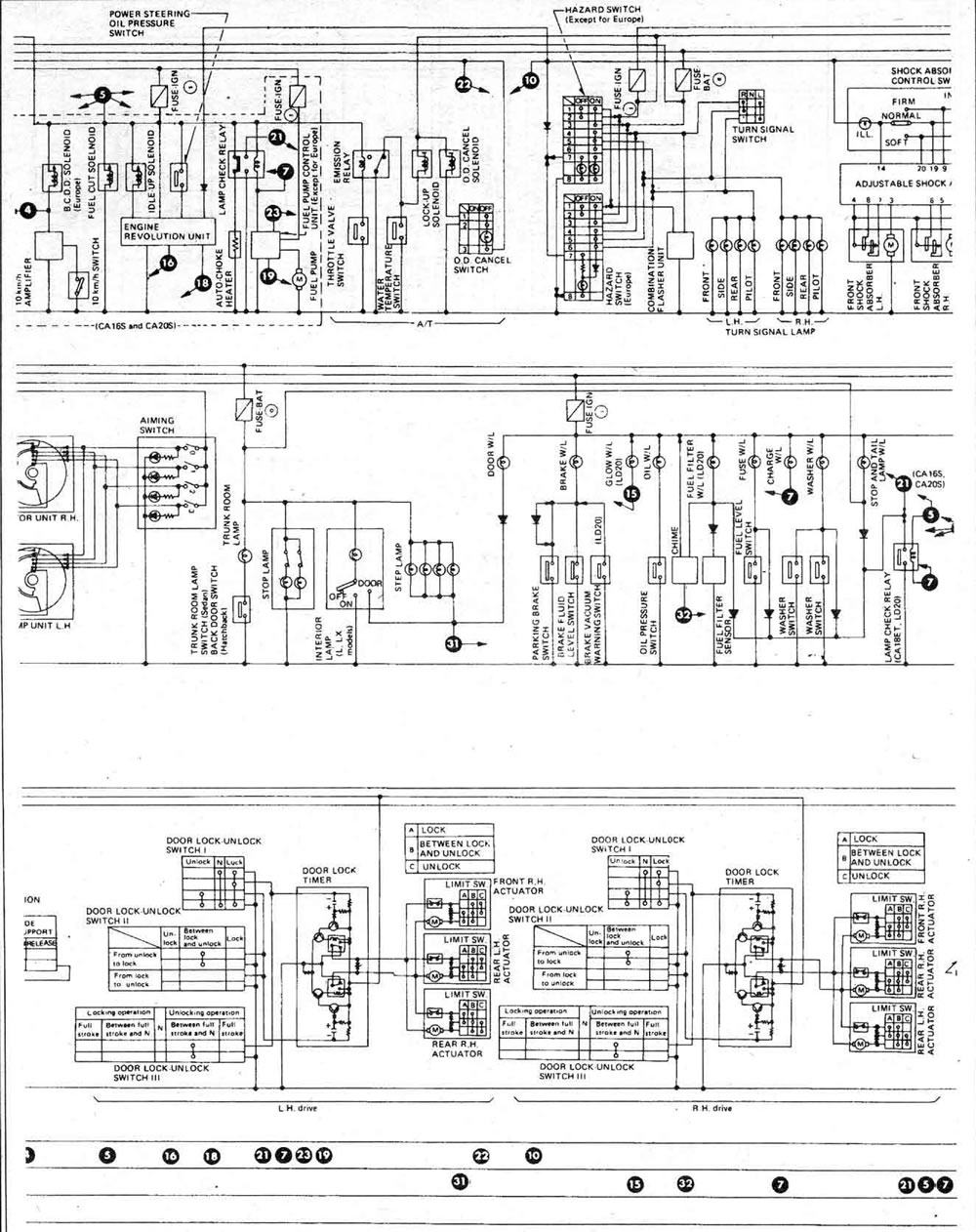

Obrázok 12.16.3. Všetky modely T12
Открыть большую картинку в новой вкладке »

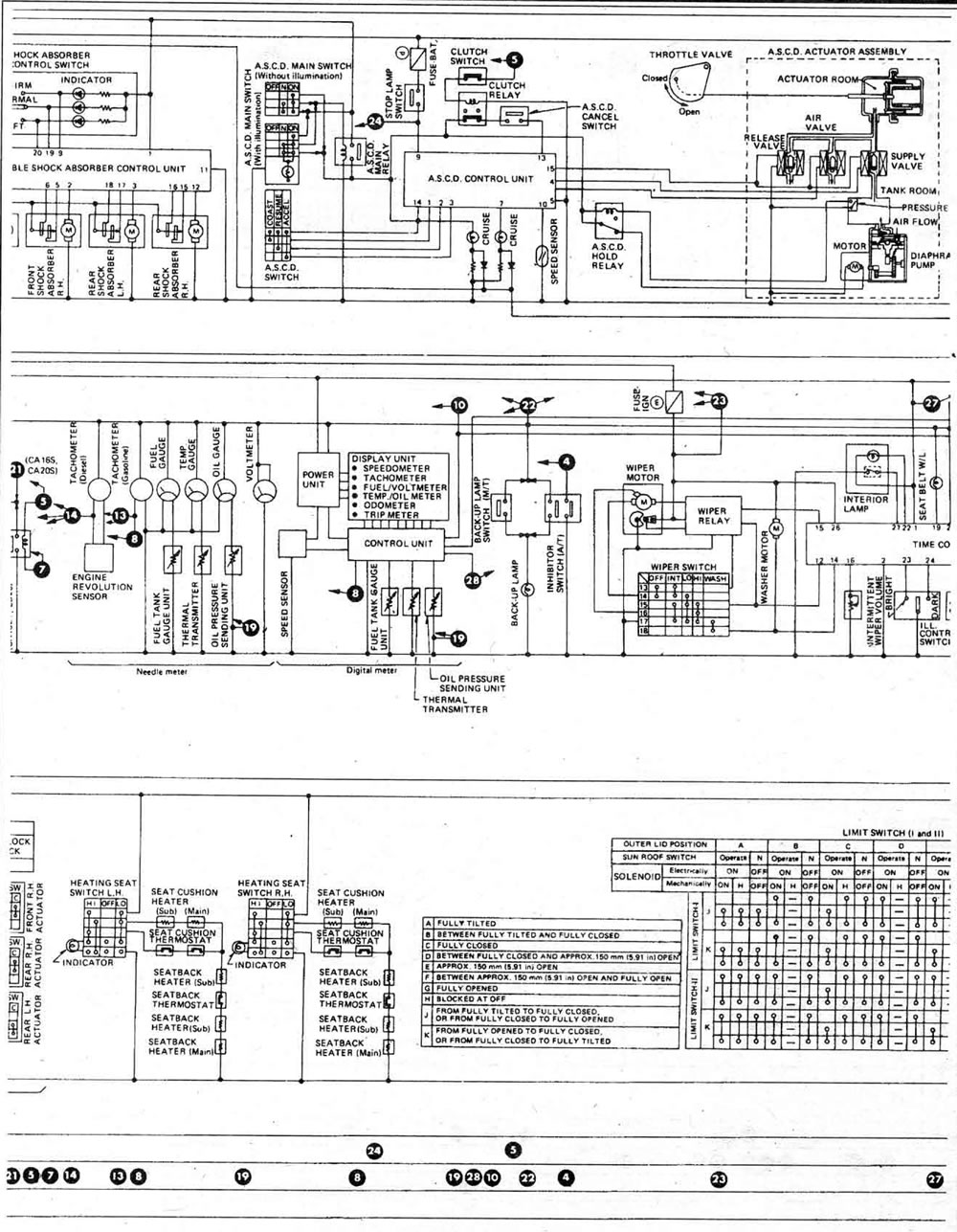

Obrázok 12.16.4. Všetky modely T12
Открыть большую картинку в новой вкладке »

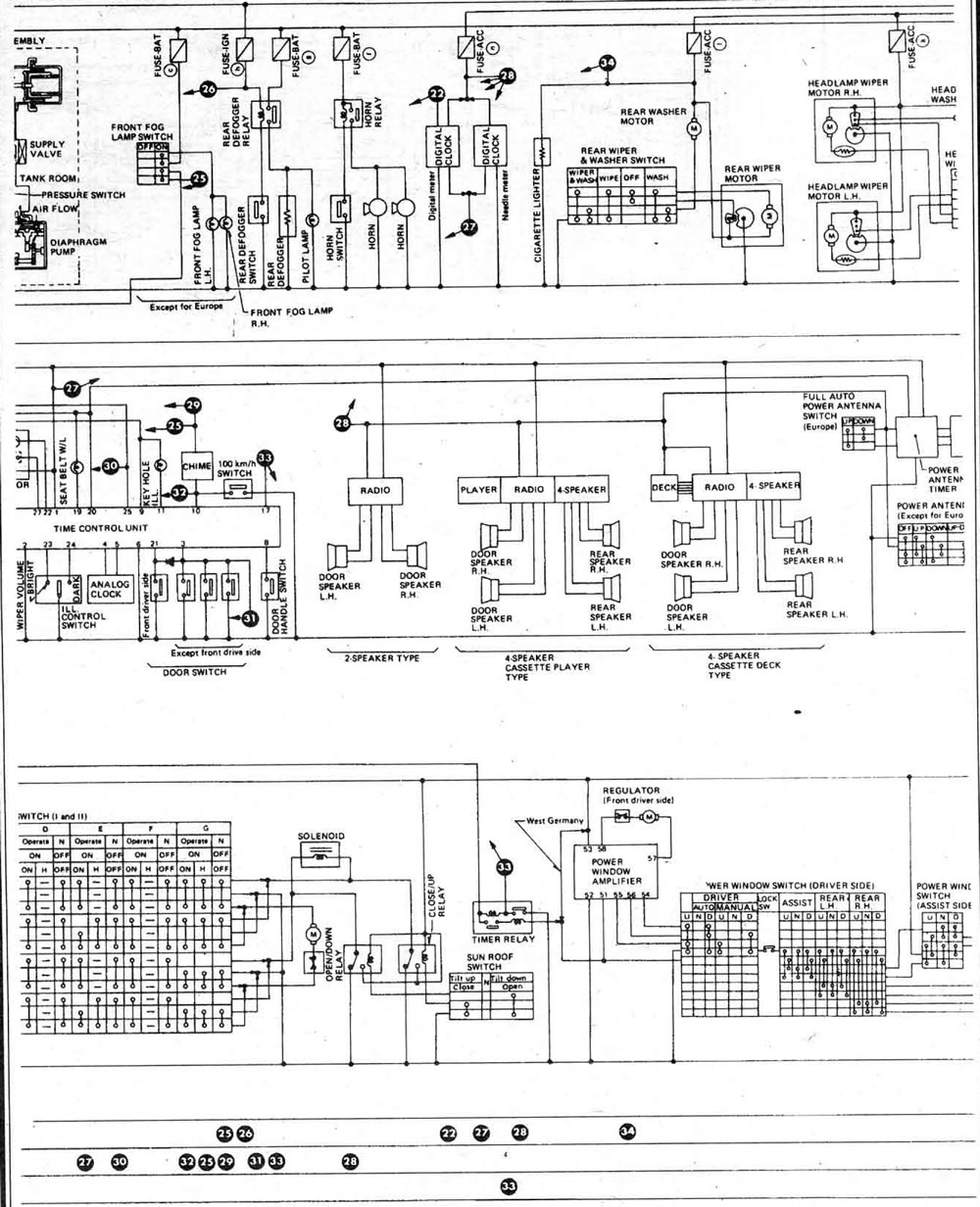

Obrázok 12.16.5. Všetky modely T12
Открыть большую картинку в новой вкладке »

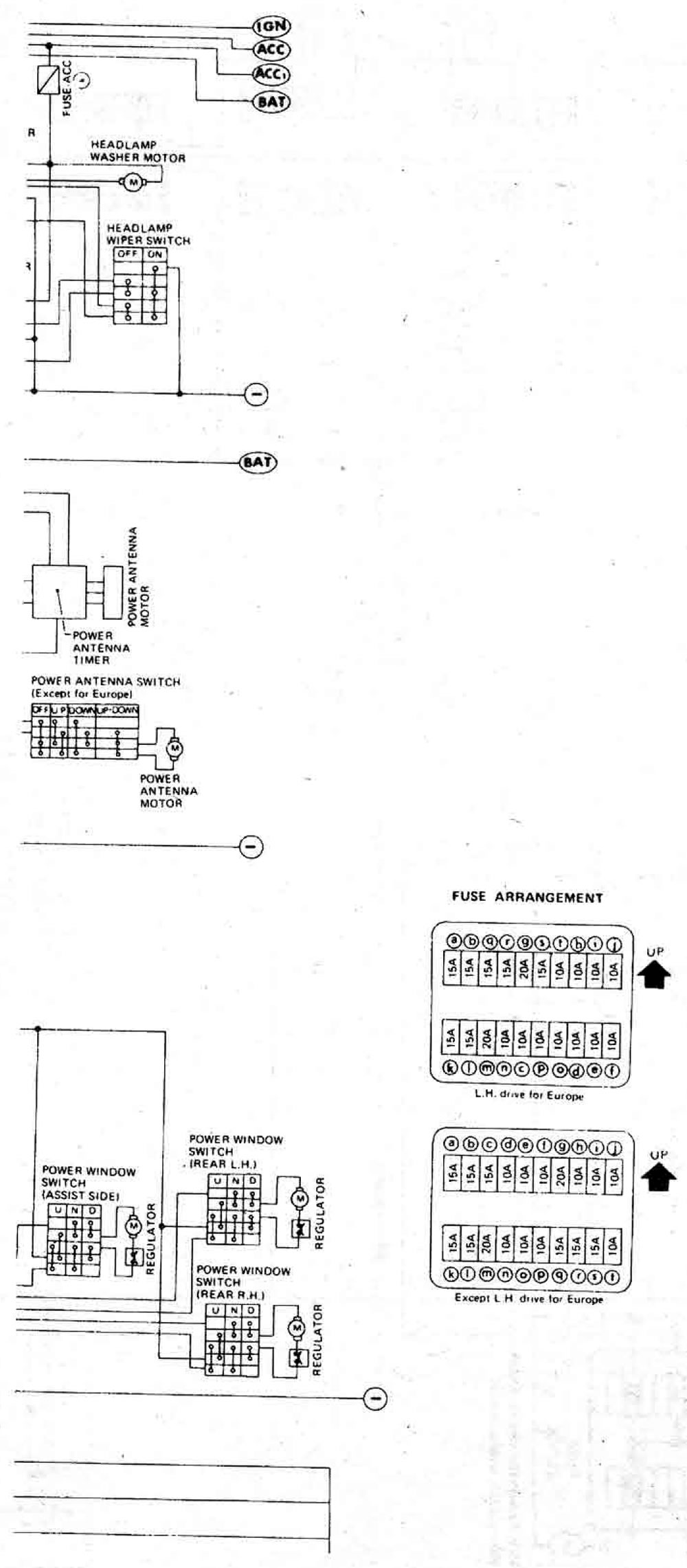

Obrázok 12.16.6. Všetky modely T12
