Všetky modely
Poznámka: Demontáž zadného náboja a ložísk vyžaduje demontáž brzdového bubna alebo rotora. Pozrite si príslušné kapitoly Sekcia 9 pre úplné informácie týkajúce sa demontáže a montáže rôznych komponentov brzdového systému.
1. Zatiahnite ručnú brzdu, zaraďte 1. alebo 3. prevodový stupeň (manuálna prevodovka) alebo "R" (automatická prevodovka).
2. Uvoľnite matice kolesa. Zablokujte predné kolesá a zdvihnite zadnú časť auta pomocou zdviháka.
3. Vyberte koleso, uvoľnite ručnú brzdu.
4. Postup sa teraz mierne líši v závislosti od typu zadnej brzdy.
Bubnová brzda - demontáž
5. Odstráňte kolík a poistný krúžok.
6. Odskrutkujte maticu ložiska náboja a vyberte podložku ložiska.
7. Potiahnite bubon smerom k sebe, potom ho zatlačte dostatočne dozadu, aby ste dosiahli vnútorný krúžok vonkajšieho ložiska (fotografiu). Označte vnútorný krúžok tak, aby ho bolo možné správne nainštalovať na miesto.
![](https://www.nissanbook.ru/img/teana/0786.jpg)

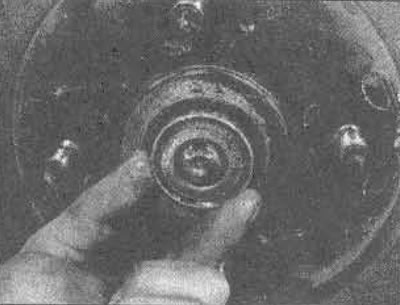

13.7. Demontáž vnútorného krúžku vonkajšieho ložiska zadného kolesa
8. Vyberte bubon z osi a pomocou čistej, suchej handry odstráňte všetok prach zvnútra.
9. Ak je bubon upnutý na brzdových čeľustiach, skontrolujte, či je ručná brzda úplne uvoľnená, potom odstráňte gumenú zátku zo štítu bubnovej brzdy a pomocou skrutkovača otočte maticu ozubeného kolesa tak, aby zatiahnutia stĺpika automatického nastavovača vôle bubon je možné vybrať.
Kotúčové brzdy - demontáž
10. Odpojte lanko ručnej brzdy od strmeňa, uvoľnite pružnú hadicu vysokotlakového vedenia brzdového systému zo vzpery pruženia. Odskrutkujte dve skrutky zaisťujúce montážny záves strmeňa k spojovacej doske riadiacej nápravy a odstráňte zostavu strmeňa.
11. Odstráňte mazací uzáver. Odstráňte kolík a poistný krúžok.
12. Odskrutkujte maticu ložiska kolesa a vyberte podložku ložiska.
13. Potiahnite bubon smerom k sebe, potom ho zatlačte dostatočne dozadu, aby ste dosiahli vnútorný krúžok vonkajšieho ložiska (fotografiu). Označte vnútorný krúžok tak, aby ho bolo možné správne nainštalovať na miesto.
14. Vyberte kotúč z osi a odstráňte prach čistou suchou handričkou.
Všetky modely - skontrolujte
15. Odstráňte tukové tesnenie z brzdového bubna alebo kotúča a odstráňte vnútorný krúžok ložiska. Nezamieňajte vnútorné krúžky.
16. Úplne vyčistite všetky komponenty a vymeňte opotrebované.
17. Skontrolujte povrchy brzdového bubna alebo kotúča.
18. Skontrolujte oporné valčeky ložísk. V prípade poškodenia alebo opotrebovania vymeňte ložiská. Vonkajšie krúžky ložísk je možné odstrániť pomocou kladiva a mäkkého kovového unášača (Obrázok 10.20). Do bubna alebo kotúča je možné vložiť nové vonkajšie krúžky.
![](https://www.nissanbook.ru/img/teana/0790.jpg)

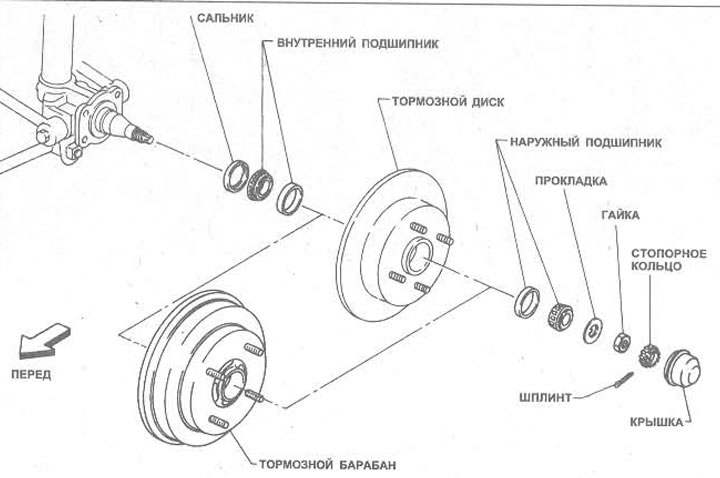

Obrázok 10.19. Pohľad na zadný náboj a ložiská
![](https://www.nissanbook.ru/img/teana/0791.jpg)

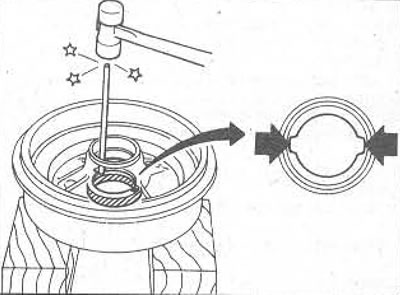

Obrázok 10.20. Vyrazenie vonkajších krúžkov ložiska zadného kolesa
![](https://www.nissanbook.ru/img/teana/0792.jpg)

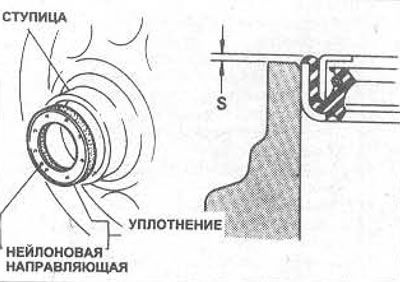

Obrázok 10.21. Inštalácia tesnenia ložiska zadného kolesaVýčnelok S by mal byť 0-0,5 mm
19. Ak je potrebné vymeniť stojany na kolesá, možno ich odstrániť a nainštalovať pomocou lisu. Dávajte pozor, aby ste nepoškodili bubon alebo disk.
20. Pred montážou výdatne namažte oba vnútorné krúžky ložiska, namontujte vnútorný krúžok do náboja a pomocou kladiva a bloku zatlačte nové tesnenie do sedla s mazivom. Zľahka namažte tesniace pery a klzné plochy ložísk čapu.
Inštalácia bubnovej brzdy
21. Najprv odmerajte vonkajší priemer brzdovej čeľuste na čiare 3-9 hodín, otáčajte nastavovacou maticou, kým nebude meranie o 0,35-0,55 mm menšie ako vnútorný priemer bubna.
22. Namontujte brzdový bubon na riadenú nápravu. Nainštalujte vnútorný krúžok ložiska, ktorý bol predtým namazaný. Namažte podložku ložiska na jednej strane a nainštalujte ju namazanou stranou smerom k ložisku, namontujte maticu ložiska kolesa (fotografiu).
![](https://www.nissanbook.ru/img/teana/0787.jpg)

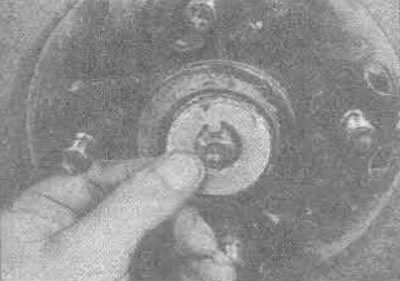

13,22A. Namažte podložku ložiska na strane smerujúcej k ložisku
![](https://www.nissanbook.ru/img/teana/0788.jpg)

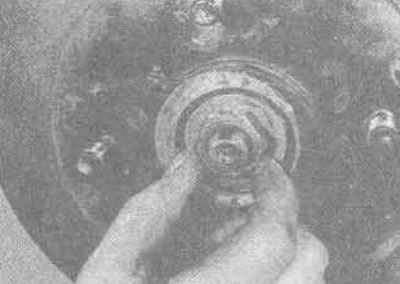

13,22 V. Nasaďte maticu a nastavte ložiská
23. Nastavte ložiská zadného náboja. Pred inštaláciou naplňte uzáver do polovice tukom.
24. Pomocou ručnej brzdy nastavte správnu medzeru medzi brzdovou čeľusťou a bubnom pomocou automatického nastavovača medzery.
Kotúčová brzda - montáž
25. Namontujte brzdový kotúč na riadenú nápravu. Namažte vnútorný krúžok ložiska a nainštalujte ho. Namažte podložku ložiska na jednej strane a nainštalujte ju namazanou stranou smerom k ložisku, namontujte maticu ložiska náboja.
26. Nastavte ložiská zadného náboja. Pred inštaláciou naplňte uzáver do polovice tukom.
27. Namontujte brzdový strmeň, pripojte lanko ručnej brzdy, pripevnite ohybné potrubie vysokotlakového brzdového systému k vzpere odpruženia (fotografiu) - pozri časť 9.
![](https://www.nissanbook.ru/img/teana/0789.jpg)

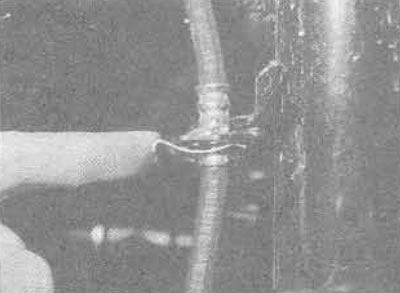

13.27. Pružnú brzdovú hadicu pripevnite k zaveseniu pomocou pružinovej spony
