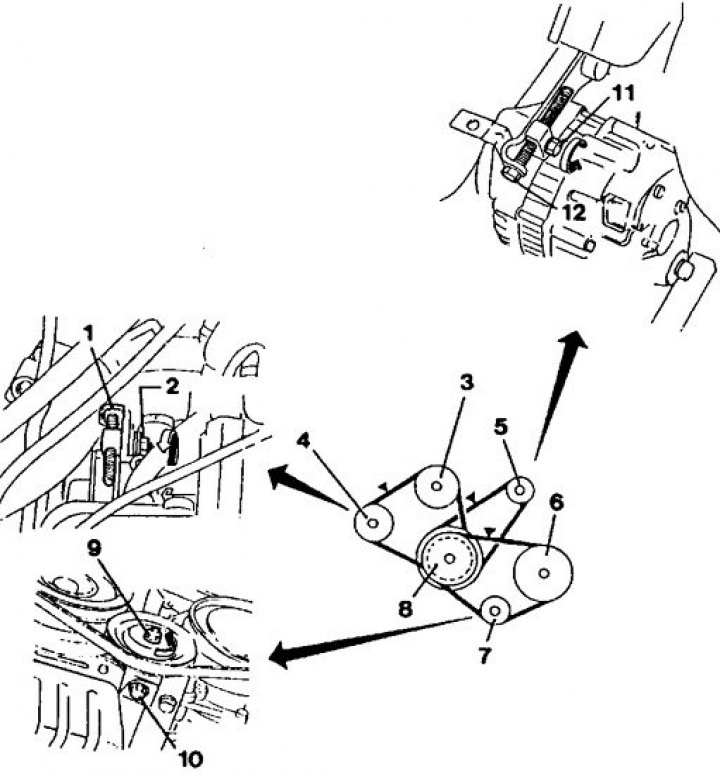

Umiestnenie pásu
1. Nastavovacia skrutka (pre klinový remeň servočerpadla) 2. Poistná matica 10 Nm (pre nastavovaciu skrutku servočerpadla, uťahovací moment: 25 Nm.) 3. Remenica čerpadla chladiacej kvapaliny 4. Servočerpadlo (posilňovač riadenia) 5. Generátor 6. Kompresor (pre klimatizáciu) 7. Stredná remenica 8. Remenica kľukového hriadeľa 9. Poistná matica, 30 Nm (pre strednú kladku) 10. Nastavovacia skrutka (pre klinový remeň kompresora klimatizácie) 11. Poistná matica, 20 Nm (pre nastavovaciu skrutku alternátora, uťahovací moment: 25 Nm.) 12. Nastavovacia skrutka (pre klinový remeň alternátora)
Ak bude nainštalovaný starý remeň, mal by sa skontrolovať, či nie je opotrebovaný a poškodený. Ak sú jeho bočné steny rozstrapkané, praskliny a praskliny, klinový remeň by sa mal v každom prípade vymeniť. Pri inštalácii remeňa sa uistite, že správne sedí na všetkých kladkách.
Kontrola napnutia klinového remeňa
Napnutie klinového remeňa kontrolujte vždy, keď je motor studený.
1. Palcom zhora stlačte pás medzi kladky (cm. "čierne značky" na obr. Umiestnenie pásu).
2. Zmerajte množstvo prerazenia a porovnajte s kontrolnou hodnotou. Súčasne zatlačte na pás silou 100 N (10 kg). To zodpovedá zhruba silnému tlaku palcom. V prípade potreby stiahnite pás pomocou pružinového dynamometra.
3. Ak je prekročená kontrolná hodnota, napnite remeň.
Výmena klinového remeňa
1. Uvoľnite poistnú maticu.
2. Otáčajte nastavovacou skrutkou, kým sa pás nebude dať odstrániť.
3. Odstráňte klinový remeň.
4. Nasaďte nový klinový remeň a nastavte ho skrutkou na správne napnutie.
5. Zaskrutkujte poistnú maticu.
| Stav klinového remeňa | Z druhej ruky | Nový | |
| Klinový remeň pre | Kontrolná hodnota | Hodnota úpravy | Hodnota úpravy |
| Čerpadlo chladiacej kvapaliny so servočerpadlom | 8 mm | 5 - 7 mm | 4 - 6 mm |
| Čerpadlo chladiacej kvapaliny bez servočerpadla | 8 mm | 8 mm | 6 mm |
| kompresor klimatizácie | 17 mm | 11 - 13 mm | 9 – 11 mm |
| Generátor | 17 mm | 10 - 12 mm | 8 - 10 mm |
