Odstúpenie
1. Odstráňte pravú ochranu motora zo spodnej časti a pravý blatník.
2. Odstráňte kryt ventilu.
3. Piest valca č. 1 nastavte na TDC v nasledujúcom poradí:

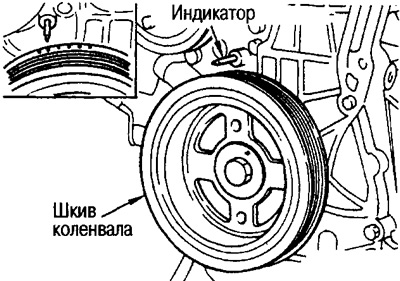

A) Otočte remenicu kľukového hriadeľa v smere hodinových ručičiek a zarovnajte indikátor predného krytu so žltou vyrazenou značkou na remenici kľukového hriadeľa.

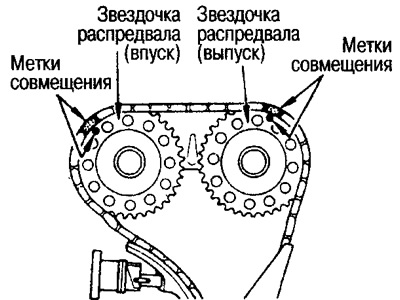

b) Zároveň skontrolujte, či sú zarovnávacie značky na ozubených kolesách vačkového hriadeľa zarovnané s farebnými článkami rozvodovej reťaze.
V opačnom prípade otočte remenicu kľukového hriadeľa ešte o jednu otáčku a zarovnajte značky.
4. Odstráňte rozdeľovač.
5. Odstráňte napínač rozvodovej reťaze.
Pri držaní napínača reťaze pomocou handry uvoľnite jednu po druhej dve nastavené matice a odstráňte napínač reťaze.
Upozornenie: Buďte opatrní, pretože napínač je zaťažený pružinou a môže vyskočiť a olej môže vystreknúť.
6. Demontujte ozubené kolesá vačkového hriadeľa.

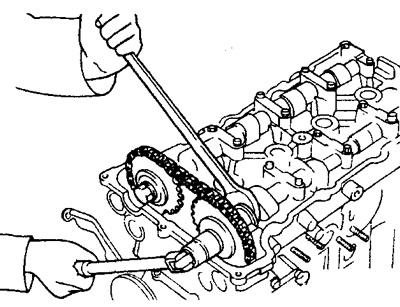

Upevnite šesťhrannú časť vačkového hriadeľa pomocou kľúča, uvoľnite skrutku a vyberte ozubené koleso.
Pozor: Neupevňujte vačkový hriadeľ na iné miesta ako šesťhrannú časť a taktiež nepoužívajte napnutie reťaze pri uvoľňovaní skrutky.
Poznámka: Pretože poloha ozubeného kolesa kľukového hriadeľa sa nemení vzhľadom na rozvodovú reťaz, keď je nasadený predný kryt, nie je potrebné držať reťaz napnutú.
7. Demontujte konzoly vačkového hriadeľa.
Pred odstránením označte konzoly, aby ste určili, kde by mali byť nainštalované.

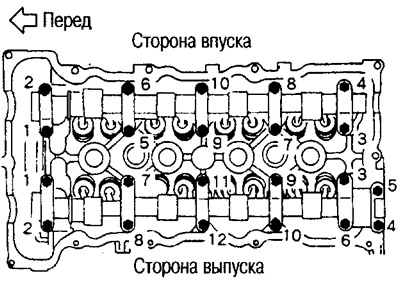

Uvoľnite upevňovacie skrutky v niekoľkých krokoch v poradí znázornenom na obrázku.
8. Odstráňte vahadlá, podložky, vahadlá a zdviháky ventilov.
Pozor:
Skontrolujte montážne miesta dielov, v prípade potreby ich označte a diely usporiadajte tak, aby nedošlo k ich zámene.
Nerozoberajte vahadlá.
Nerozoberajte zdviháky ventilov.

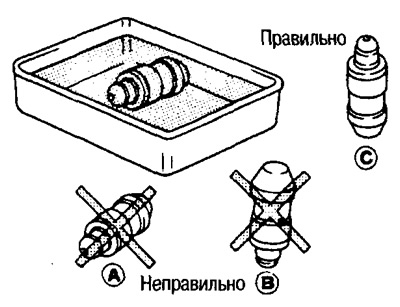

Hydraulické posúvače sú uložené vo zvislej polohe. Ak ich potrebujete skladovať dlhší čas, namočte ich do čerstvého motorového oleja.
