Etanșare de ulei și arbori de osie
Demontare și instalare
Îndepărtarea
1. Scoateți arborii de transmisie din față. Vezi capitolul «Axa fata si suspensie».
2. Scoateți garniturile diferențiale (1) folosind un instrument adecvat.
Atenţie. Nu deteriorați cutia de viteze și carcasele ambreiajului.
Instalare
Instalarea se efectuează în ordinea inversă a demontării, ținând cont de următoarele:
- Apăsați pe sigilii (1) în ambreiajul și carcasa cutiei de viteze folosind un drift (O) (unealtă specială: KV3B100300).

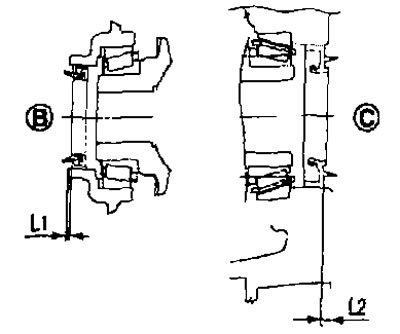

B. Din partea cutiei de viteze; C. Partea carcasei ambreiajului
Dimensiune «L1»: 1,2-1,8 mm.
Dimensiune «L2»: 2,7-3,3 mm.
Atenţie:
- Nu reutilizați sigiliul.
- Nu înclinați simeringul când apăsați.
- Nu deteriorați cutia de viteze și carcasele ambreiajului.
- După instalare, verificați nivelul uleiului pentru scurgeri. Vezi mai sus.

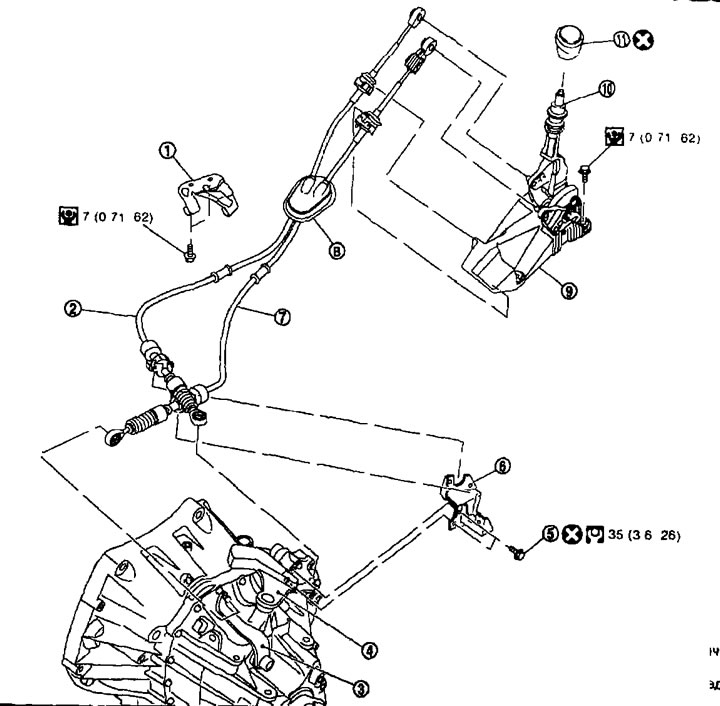

Mecanism de pârghie pentru controlul cutiei de viteze. 1. Suport; 2. Cablu schimbare viteze; 3. Selector de viteze; 4. Maneta schimbator; 5. Surub autofiletant; 6. Suport de prindere cablu; 7. Cablu selectie trepte; 8. Bucsa de cauciuc; 9. Ansamblu mecanism de schimbare a vitezelor; 10. Maneta schimbatorului de viteze; 11. Butonul schimbatorului de viteze.
Demontare și instalare
Îndepărtarea
1. Scoateți carcasa filtrului de aer și conducta de aer (admisie) sau conducte de aer Vezi capitolul «Partea mecanică a motorului».
2. Scoateți bateria.
3. Deconectați conectorii (O) și apoi scoateți suportul (1).
4. Prin strângerea clemei cablului selectorului de viteze în direcția săgeții, așa cum se arată în figură, deconectați cablul selectorului de viteze de la maneta selectorului de viteze.
5. Strângeți clemele cablului de schimbare în direcția săgeții, așa cum se arată în ilustrație și deconectați cablul de schimbare de la maneta schimbătorului.
6. Tragând clemele cablului selector în direcția săgeții, așa cum se arată în figură, scoateți cablul selector din suportul de montare.
7. Tragând clemele cablului de schimbare în direcția săgeții, așa cum se arată în figură, scoateți cablul de schimbare din suportul de montare.
8. Scoateți butonul schimbătorului de viteze.
Nota. Trageți de butonul schimbătorului de viteze și scoateți-l.
9. Scoateţi ansamblul ornamentelor consolei şi ansamblul consolei centrale. Vezi capitolul «Echipamente interioare si exterioare».
10. Deplasaţi maneta schimbătorului de viteze în poziţia neutră.
11. Strângeți clemele cablului selector în direcția săgeții, așa cum se arată în ilustrație și deconectați cablul selectorului de la ansamblul mecanismului de schimbare.
12. Strângeți clemele cablului de schimbare în direcția săgeții așa cum se arată în ilustrație și deconectați cablul de schimbare de la ansamblul schimbătorului.
13. Trageți dispozitivele de fixare a cablului selectorului în direcția săgeții, așa cum se arată în ilustrație, pentru a scoate cablul selectorului din ansamblul schimbătorului.
14. Trageți dispozitivele de fixare a cablului de schimbare în direcția săgeții, așa cum se arată în ilustrație, pentru a scoate cablul de schimbare din ansamblul schimbătorului.
15. Scoateți ansamblul schimbătorului de viteze.
16. Scoateți scutul termic.
17. Scoateți suportul.
18. Scoateți bucșa de cauciuc și scoateți cablul de schimbare și cablul de selectare a vitezei din vehicul.
Instalare
Instalarea se efectuează în ordinea inversă a demontării, ținând cont de următoarele:
- Deplasați maneta schimbătorului de viteze în poziție neutră.
- Conectați fiecare cablu în siguranță la maneta selectorului și la maneta schimbătorului de viteze și instalați fiecare cablu în siguranță pe suportul de montare.
- Conectați fiecare cablu în siguranță la ansamblul schimbătorului.
- Asigurați-vă că proeminențele bucșei de cauciuc sunt în contact cu suprafața podelei.
- Așezați mânerul pe maneta schimbătorului de viteze, respectând direcția de instalare.
Atenţie. Nu reutilizați butonul schimbătorului de viteze.
- Nu există filetare preliminară pentru șurubul autofiletant în noua carcasă a ambreiajului. Filetarea are loc atunci când un șurub autofiletant este înșurubat în carcasa ambreiajului.
Atenţie. Nu reutilizați șurubul autofiletant.
- Conectați cablul de selecție a vitezei (din partea laterală a ansamblului mecanismului de schimbare a vitezelor) după cum urmează:
1. Trageți clemele cablului selector în direcția săgeții, așa cum se arată în ilustrație, pentru a conecta cablul selectorului la ansamblul schimbătorului.
2. Glisați încuietoarea (1) cablul de selectare în direcția săgeții așa cum se arată în figură și trageți opritorul (2) cablu de selectare a vitezei.
3. Așezați capătul cablului selector pe ansamblul știftului de schimbare.
4. Introduceți știftul de blocare a pârghiei (1) sau tija (diametru 3 mm) în ansamblul mecanismului de schimbare a vitezelor.
Atenţie. Efectuați ajustări fine la cablul de selectare a vitezei fără a utiliza un știft sau tijă de blocare a pârghiei (diametru 3 mm) este interzis.
Nota. Ştiftul de blocare a pârghiei nu este inclus în setul schimbătorului de viteze. Prin urmare, dacă mecanismul nu este înlocuit, aprovizionați cu o tijă (diametru 3 mm).
5. Asigurați-vă că maneta schimbătorului de viteze nu se mișcă în direcția de selectare a vitezei. Dacă se mișcă, faceți din nou pasul 3.
6. Deplasați maneta de viteză în poziția a 4-a.
7. Apăsarea opritorului (1) cablul de selectare a vitezei, glisați încuietoarea (2) cablu selector în direcția săgeții.
8. Introduceți știftul sau tija de blocare a pârghiei (diametru 3 mm) din ansamblul mecanismului de schimbare a vitezelor.
9. Deplasați maneta schimbătorului de viteze în toate pozițiile și asigurați-vă că nu se blochează. În caz contrar, repetați pasul 3.
Verificați după instalare
- Asigurați-vă că, atunci când schimbați maneta către treptele 1/2 și către treptele a 5-a/6, maneta schimbătorului de viteze revine ușor în poziția neutră.
- Asigurați-vă că la schimbarea vitezelor maneta nu se blochează și este blocată în fiecare poziție.
Furtun de aerisire
Demontare și instalare
Îndepărtarea
Când demontați, consultați ilustrația de pe pagina următoare.
Atenţie. Când scoateți furtunul de aerisire, țineți ferm cuplajul cu două sensuri.
Instalare
- Consultați ilustrația de pe pagina următoare pentru instalare.
- Când conectați furtunul de aerisire la cuplajul cu două sensuri, întoarceți semnul de vopsea spre partea din față a vehiculului.
- Când conectați furtunul de aerisire la cuplajul cu două sensuri, împingeți-l până când se sprijină pe carcasa transmisiei.
- Când conectați furtunul de aerisire la corpul filtrului de aer, asigurați-vă că clema este introdusă complet.
Atenţie. Asigurați-vă că furtunul de aerisire nu are zone strânse sau îngustate care ar fi putut fi cauzate de îndoire sau pliere în timpul instalării.

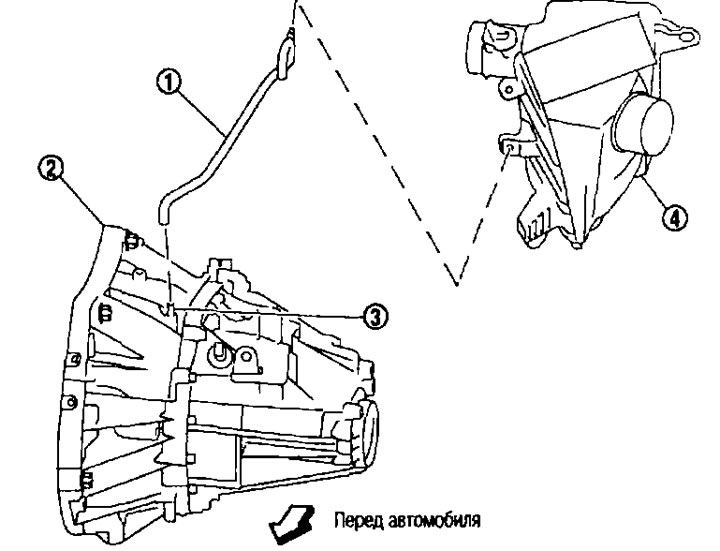

Furtun de aerisire. Demontare și instalare 1. Furtun de aerisire; 2. Ansamblu cutie de viteze; 3. Cuplaj în două sensuri; 4. Carcasa filtrului de aer.
