Retragere. 1. Suport generator; 2. Șurub de fixare superior generator; 3. Șurub de fixare a generatorului inferior; 4. Generator; 5. Cablajul terminalului «B»; 6. Piuliță terminală «ÎN»; 7. Conector generator.

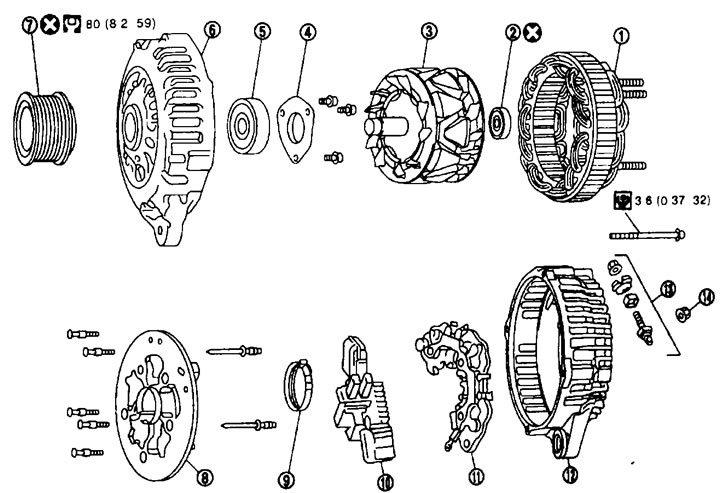

Dezasamblarea. Tip: LR1110-713C. 1. Stator; 2. Rulment spate; 3. Rotor; 4. Clip; 5. Rulment fata; 6. Capac frontal; 7. Scripete; 8. Ghid ventilator; 9. Sigiliu labirint; 10. Ansamblu regulator de tensiune; 11. Ansamblu diode; 12. Coperta din spate; 13. Ansamblu terminal; 14. Piuliță terminală «B».
Demontare și instalare
Îndepărtarea
1. Deconectați cablul de la borna negativă a bateriei.
2. Scoateți cureaua de transmisie. Vezi capitolul «Partea mecanică a motorului».
3. Deconectați conectorul (O) de la generator.
4. Deșurubați piulița terminalului «ÎN» (ÎN) și deconectați cablajul terminalului «ÎN».
5. Scoateți clema de cablu (CU) cu suport.
6. Deșurubați șurubul de fixare superior (D) generator
7. Deșurubați șurubul de fixare inferior (E) generator
8. Scoateți generatorul din mașină spre sus.
Instalare
Instalarea se efectuează în ordinea inversă a demontării, ținând cont de următoarele:
- Instalați generatorul și verificați tensiunea curelei. Vezi capitolul «Partea mecanică a motorului».
Atenţie. Strângeți piulița terminalului «ÎN» cu prudență.
Demontarea si montarea
Dezasamblarea
Coperta din spate

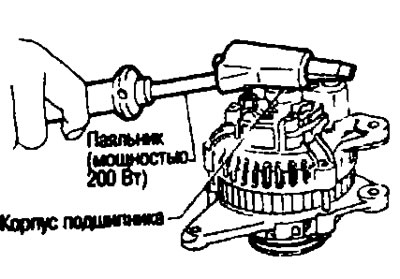

Nota. Capacul din spate poate fi dificil de îndepărtat deoarece Inelul exterior al rulmentului din spate este fixat cu un inel. Pentru a ușura îndepărtarea capacului din spate, încălziți numai secțiunea carcasei rulmentului la aproximativ 30°C folosind un fier de lipit de 200 W.
Atenţie. Nu folosiți un încălzitor cu ventilator, altfel ansamblul diodei poate fi deteriorat.
Capac frontal

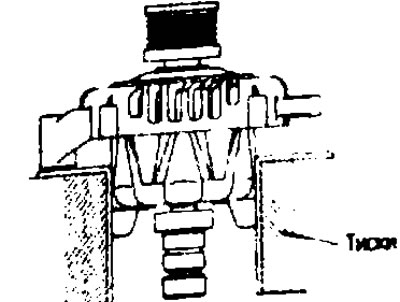

1. Fixați rotorul într-o menghină.
Atenţie:
- Dar deteriorați rotorul
- Când fixați rotorul într-o menghină, așezați benzi de cupru sau o cârpă groasă.
2. Folosind un instrument adecvat, scoateți capacul de pe scripete.

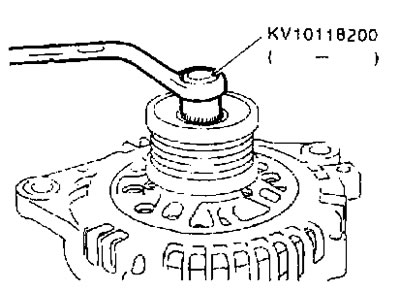

3. Folosind adaptor de scripete generator (instrument special) scoateți scripetele generatorului.
Asamblare
Rulment din spate
Atenţie:
- Odată ce rulmentul din spate este îndepărtat, nu îl reutilizați. Înlocuiți-l cu unul nou.
- Nu lubrifiați pista exterioară a rulmentului din spate.
Instalarea capacului din spate

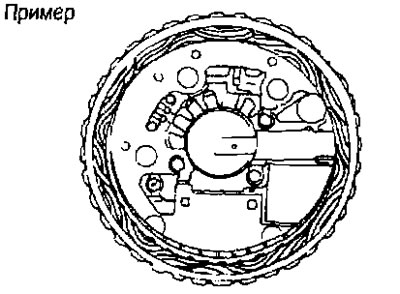

1. Instalați ansamblul perii, ansamblul diode, ansamblul regulatorului și ansamblul statorului.
2. Ridicați periile cu degetele și așezați-le pe rotor.

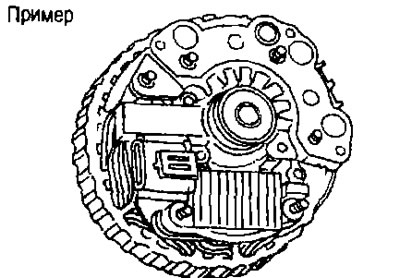

Nota. Nu deteriorați suprafața de alunecare a inelelor colectoare.
Examinare
Verificati dupa demontare
Verificarea rotorului

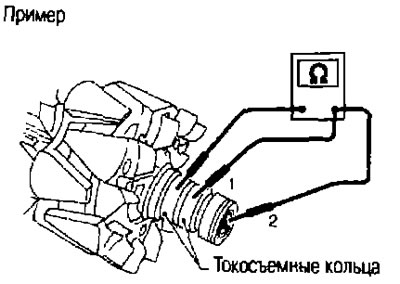

1. Verificați rezistența.
Rezistenţă. Vezi paragraful de mai jos. «Date tehnice si specificatii».
- Dacă valoarea măsurată nu este normală, înlocuiți rotorul.
2. Verificarea izolației.
- Dacă există continuitate, înlocuiți rotorul.
3. Verificați dacă inelele colectoare sunt uzate.
Diametrul exterior minim al inelului colector. Vezi paragraful de mai jos. «Date tehnice si specificatii».
- Dacă valoarea măsurată nu este normală, înlocuiți rotorul.
Verificarea periilor
1. Verificați dacă periile se rotesc liber.
- Dacă se rotesc cu blocaj, verificați suportul periei și curățați-l.

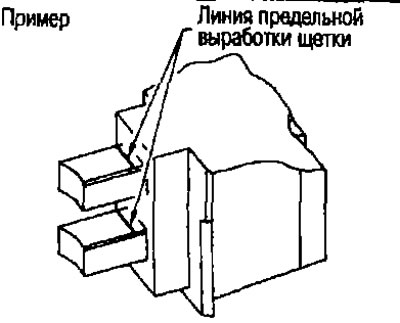

2. Verificați dacă periile sunt uzate.
- Dacă uzura a atins linia limită, înlocuiți peria.
Verificare stator

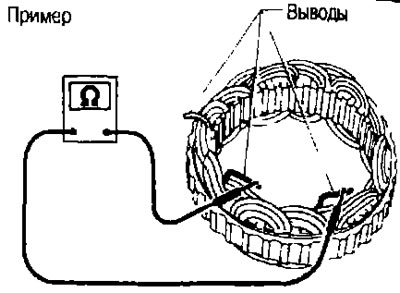

1. Verificarea conductibilității.
- Dacă nu există continuitate, înlocuiți statorul.

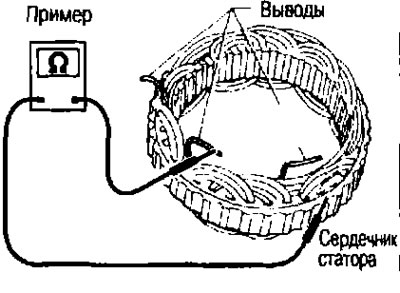

2. Verificarea conductivității la masă.
- Dacă există continuitate, înlocuiți statorul.
