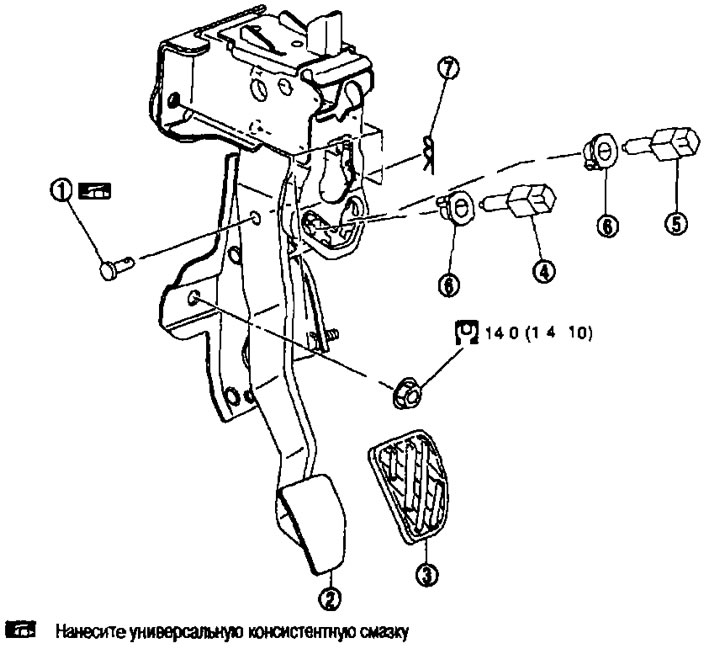

Pedala de frana. 1. Cercel cu deget; 2. Ansamblu pedală de frână; 3. Placuta pedalei de frana; 4. Comutator frână (la modelele cu ESP) *1; 5. Comutator lumini de frana; 6. Clemă; 7. Știft.
*1 Comutator frână pentru controlul croaziei.
Demontare și instalare
Îndepărtarea
1. Scoateți secțiunea inferioară a tabloului de bord din partea șoferului. Vezi capitolul «Echipamente interioare si exterioare».
2. Scoateți conducta de aer la nivelul picioarelor.
3. Scoateți motorul amortizorului pentru modul suflante.
4. Deconectați conectorii de la comutatorul luminii de frână și/sau de la comutatorul de frână pentru controlul vitezei de croazieră.
5. Deconectați conectorul de la senzorul de poziție a pedalei de accelerație.
6. Scoateţi bara blocului de direcţie.
7. Scoateți știftul și știftul din tija de presiune a servofrânei.
8. Scoateți ansamblul pedalei de frână și pedala de accelerație.
9. Scoateți pedala de accelerație din ansamblul pedalei de frână. Vezi capitolul «Accelerator, sistem de alimentare și sistem de evacuare».
Instalare
Instalarea se efectuează în ordinea inversă a demontării, ținând cont de următoarele:
- Aplicați unsoare multifuncțională pe știftul cercelului și pe suprafețele de contact. (Nu este necesar dacă lubrifiantul este deja aplicat).
Nota. Degetul cercelului poate fi plasat în orice direcție.
